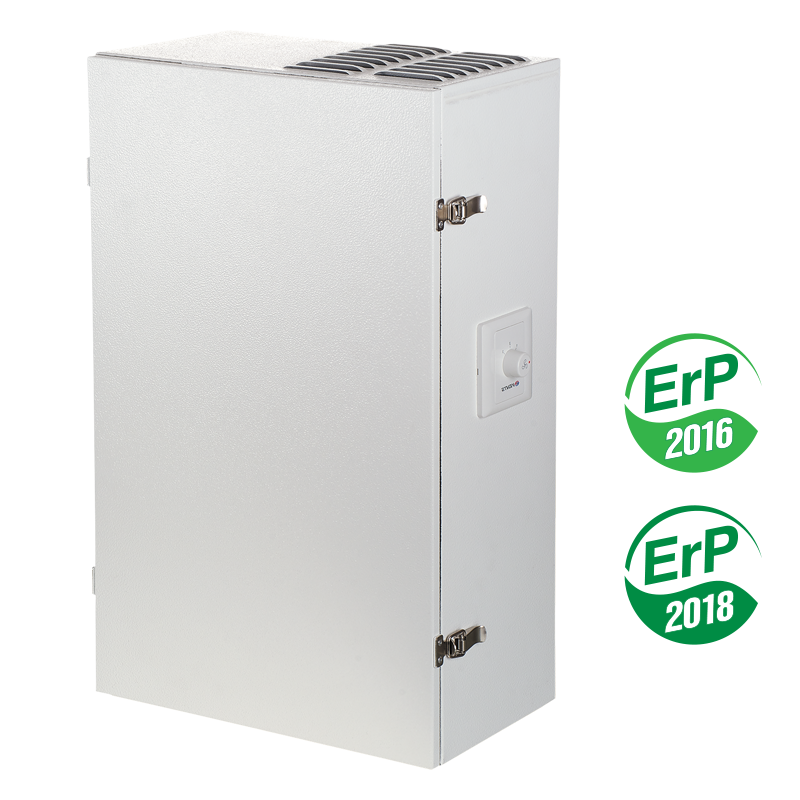

VENTS MICRA 80 A3

Beschreibung
Charakteristik
Downloads
Abmessungen
Außenabmessungen
Zubehör
Anordnung des Lüftungssystems

Beschreibung

EIGENSCHAFTEN

Effiziente Be- und Entlüftung für separate Räumlichkeiten (Räume).
Enthalpie-Kreuzstromwärmetauscher mit Wärmerückgewinnung von 68 bis 77 %.
Radialventilatoren mit vorwärts gekrümmten Schaufeln.
Asynchronmotoren mit Kugellagern. Integriertes Steuersystem mit drei Betriebsarten (von 40 bis 80 m³/h).

Leiser Betrieb (24/32/41 dBA).
Luftfilterung mit durch zwei eingebauten Filtern G4.
Einfache Montage.
Geeignet für Dauerbetrieb.

FUNKTIONSWEISE

Die kalte, frische Außenluft strömt durch den Filter und den Wärmetauscher und wird vom Zuluftventilator weiter in den Raum geleitet.
Die warme, verbrauchte Abluft gelangt aus dem Raum, strömt durch den Filter und den Wärmetauscher und wird durch den Axial- Abluftventilator ins Freie geführt.
Im Wärmetauscher wird die Wärme aus der warmen Abluft auf die kalte Außenluft übertragen.
Die Wärmerückgewinnung minimiert Wärmeverluste in der kalten Jahreszeit und spart somit Heizkosten.
Hierbei sind die beiden Luftströme vollständig voneinander getrennt und eine Übertragung von Schmutz, Gerüchen und Mikroorganismen ist hierbei ausgeschlossen.

STEUERUNG

Die Anlage ist mit einem dreistufigen Drehzahlschalter ausgestattet.
Das Steuerungssystem ermöglicht drei Betriebsarten:

Be- und Entlüftung mit einem Mindestluftdurchsatz von 40 m³/h und einem Geräuschpegel von 24 dBA.
Be- und Entlüftung mit einem mittleren Luftdurchsatz von 60 m³/h und einem Geräuschpegel von 32 dBA.
Be- und Entlüftung mit einem maximalen Luftdurchsatz von 80 m³/h und einem Geräuschpegel von 41 dBA.

А3: dreistufiger Drehzahlschalter (P3-1-300)

Charakteristik

Parameter	MICRA 80 A3 Lüftungsstufe 1	MICRA 80 A3 Lüftungsstufe 2	MICRA 80 A3 Lüftungsstufe 3	Maßeinheit
Geschwindigkeit	1	2	3	-
Phasen	1	1	1	˜
Frequenz	50	50	50	Hz
Versorgungsspannung	230	230	230	V
Leistung	25	35	57	W
Schalldruckpegel	24	32	41	dBА
Förderleistung	40	60	80	m³/h
Stromaufnahme	0.15	0.20	0.34	А
Filter: Abluft	G4	G4	G4	-
Maximal Fördermitteltemperatur	-25...+40	-25...+40	-25...+40	°С
Filter: Zuluft	G4	G4	G4	-
Effizienz der Wärmerückgewinnung	68...77	68...77	68...77	-
Gewicht	17	17	17	kg
Heizung	ohne Heizung	ohne Heizung	ohne Heizung	-
Gehäusematerial	pulverbeschichteter Stahl	pulverbeschichteter Stahl	pulverbeschichteter Stahl	-
Fernbedienung	Mechanisch	Mechanisch	Mechanisch	-
Isolierungsschicht	Polyethylen-Schaumstoff, 15 mm	Polyethylen-Schaumstoff, 15 mm	Polyethylen-Schaumstoff, 15 mm	-
Wärmetauschertyp	Kreuzstrom	Kreuzstrom	Kreuzstrom	-
Wärmetauschermaterial	Enthalpie	Enthalpie-Membran	Enthalpie	-
Luftkanal	125	125	125	-

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit

Außenabmessungen

Zubehör


Rundes Ø 125 mm Teleskoprohr, einstellbare Länge von 500 bis 1000 mm		Edelstahl-Außenhaube MVM 122 bVs N		SF 195x195x6 G4 Filter G4

Anordnung des Lüftungssystems

In jedem Raum, der belüftet werden muss, sollte eine Lüftungsanlage MICRA 80 A3 installiert werden. Eine einzige Anlage kann eine effiziente Belüftung in Räumlichkeiten mit einer Grundfläche bis 32 m² gewährleisten.	Das Lüftungssystem mit der Lüftungsanlage MICRA 80 A3 ist für den kontinuierlichen Luftaustausch im Raum bestimmt, im Winter spart es Wärme und im Sommer kühlt.

Markieren Sie zuerst die Löcher an der Wand für die Lüftungsrohre mit der Papp-Montageplatte (im Lieferumfang enthalten). Nachdem Sie die Löcher gebohrt haben, befestigen Sie die Montageplatte mit einem Klebeband an der Wand. Setzen Sie die 125 mm Kunststoff-Lüftungsrohre (im Montagesatz MK1 und MK2 enthalten) in die Löcher ein. Die Montageplatte wird verwendet, um die Lüftungsrohre in die gewünschte Position zu bringen und die Stutzen der Anlage auf die Lüftungsrohre auszurichten. Setzen Sie die Außenlüftungshauben von außen ein, um das Eindringen von Wasser und Fremdkörpern in die Anlage zu verhindern. Setzen Sie die Lüftungsrohre leicht nach außen geneigt ein, damit das Kondensat aus der Anlage abfließen kann. Nachdem die Lüftungsrohre in der gewünschten Position zwischen den Außenlüftungshauben und der Montageplatte befestigt wurden, füllen Sie die Lücken zwischen den Lüftungsrohren und der Wand durch spezielle Schlitze in der Montageplatte mit einem Montageschaum. Sobald der Schaum erhärtet, entfernen Sie die Montageplatte und schneiden Sie überstehende Teile der Lüftungsrohre so ab, dass sie bündig mit der Wandoberfläche abschließen. Öffnen Sie die Wartungsklappe und entfernen Sie den Wärmetauscher. Richten Sie bei der Montage die Stutzen auf die Kunststoff-Lüftungsrohre und befestigen Sie die Anlage mit Dübeln und Schrauben an der Wand. Nach Abschluss der Gehäusemontage und des elektrischen Anschlusses den Wärmetauscher und die Abdeckung wieder einsetzen.
