ВУТ 350 У ЕС

Максимальная производительность - 331 м³/ч.

Добавить в проект

Описание
Характеристики
Загрузки
Размеры
Дополнительные диаграммы
Условные обозначения

Описание

ОПИСАНИЕ	МОДИФИКАЦИИ
Настенные приточно-вытяжные установки ВУТ 350 (Э)У ЕС представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху благодаря высокоэффективному противоточному пластинчатому рекуператору. Для дополнительного подогрева приточного воздуха в установке ВУТ 350 ЭУ ЕС предусмотрен электронагреватель. Установки применяются в системах вентиляции и кондиционирования помещений различного назначения, отличаются очень низким уровнем шума благодаря применению ЕС моторов и рекуператоров с высоким коэффициентом рекуперации. Предназначены для соединения с воздуховодами Ø150 мм.	ВУТ 350 У ЕС - установка с выносным пультом управления; ВУТ 350 ЭУ ЕС - установка с выносным пультом и с электрическим нагревателем.
	КОРПУС
	Корпус изготовлен из окрашенной стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.




КОНСТРУКЦИЯ УСТАНОВКИ

МОНТАЖ	ФИЛЬТР
Установка предназначена для настенного монтажа. Доступ для сервисного обслуживания и чистки фильтров со стороны передней панели.	Для фильтрации приточного и вытяжного воздуха в установке применяются два панельных фильтра со степенью очистки G4. Для очистки фильтров достаточно промыть их под струей воды.
ВЕНТИЛЯТОРЫ	РЕКУПЕРАТОР
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором, оборудованные рабочим колесом с назад загнутыми лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемых двигателей является высокий КПД (до 90%).	В установках применяется высокоэффективный пластинчатый рекуператор противоточного типа, выполненный из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
	НАГРЕВАТЕЛЬ
	Установка ВУТ 350 ЭУ ЕС оборудована электрическим нагревателем, который догревает приточный воздух до комфортной температуры в случае, если с помощью рекуперации тепла эта температура не достигнута.
УПРАВЛЕНИЕ И АВТОМАТИКА	ФУНКЦИИ УПРАВЛЕНИЯ И ЗАЩИТЫ
Установки укомплектованы встроенной системой автоматики, многофункциональной панелью управления с жидкокристаллическим дисплеем и пультом дистанционного управления. В комплект поставки входит провод длинной 10м для соединения установки с панелью управления. Для предотвращения обмерзания рекуператора применяется активная защита от обмерзания: В установке ВУТ 350 У ЕС по датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператор. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме. В установке ВУТ 350 ЭУ ЕС при понижении температуры воздуха в приточном канале перед рекуператором ниже -7°С байпас периодически открывается на 5 минут и приточный воздух проходит мимо рекуператора по обводному каналу. При этом теплый вытяжной воздух прогревает рекуператор.	Включение/выключение установки. Выбор скорости: 1-я, 2-я или 3-я скорость. Настройка скоростей в диапазоне от 0 до 100%. Управление работой установки по недельному расписанию. Таймер для включения установки на 3-ю скорость на определенный отрезок времени. Возможность ручного открытия заслонки байпаса. Включение/выключение нагревателя (только для ВУТ 350 ЭУ ЕС). Настройка температуры приточного воздуха (только для ВУТ 350 ЭУ ЕС). Активная защита электрического нагревателя от перегрева (только для ВУТ 350 ЭУ ЕС). Защита рекуператора от обмерзания. Индикация необходимости очистки фильтров. Индикация неисправностей.
ВАРИАНТ ПРИМЕНЕНИЯ

Характеристики

Параметр	ВУТ 350 У ЕС	Единица измерения
Скорость	min	-
Тип мотора	220В / 50Гц (EC)	-
Фазность	1	˜
Частота тока	50/60	Гц
Напряжение питания установки	220-240	В
Максимальная мощность вентилятора	36	Вт
Производительность	270	м³/ч
Максимальный расход воздуха	133	м³/ч
Суммарная мощность установки	220	Вт
Ток вентилятора	1.48	А
Частота вращения	1440	мин^-1
Максимально потребляемый ток установки	1.5	А
Эффективность рекуперации	98	-
Уровень звукового давления на расст. 3 м	41	дБА
Материал корпуса	painted steel	-
Максимальная температура перемещаемого воздуха	-25 +60	°С
Изоляция	20 mm, mineral wool	-
Нагрев	без нагрева	-
Диаметр подключаемого воздуховода	150	мм
Масса	43	кг
Фильтр: вытяжка/приток	карманный G4	-
Класс энергоэффективности	A	-
Тип нагревателя	none	-
Диаметр подключения	150	мм
Эффективность рекуперации	от 82 до 98	%
Тип рекуператора	противоток	-
Материал рекуператора	полистирол	-
Исполнение патрубков	универсальное	-
ЕС-мотор	1	-
Рекуперация тепла	1	-
Монтаж	настенный	-

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения

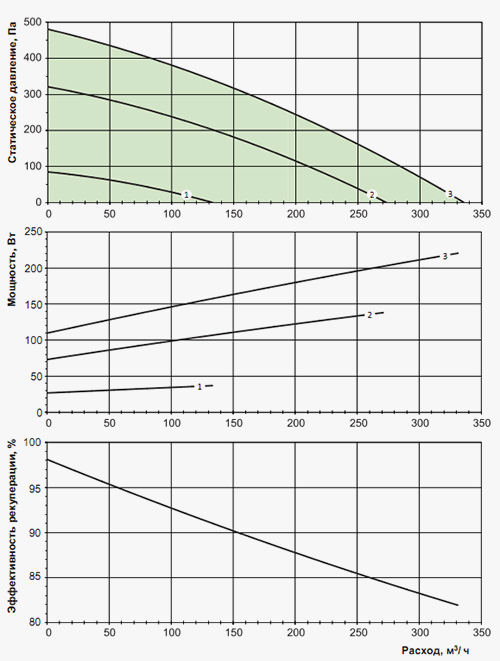

Дополнительные диаграммы

Условные обозначения

Серия		Номинальная производительность, м³/ч		Тип нагревателя		Исполнение патрубков		Тип двигателя
ВЕНТС ВУТ		350		Э - электрический		У - универсальное		ЕС - синхронный мотор с электронным управлением
