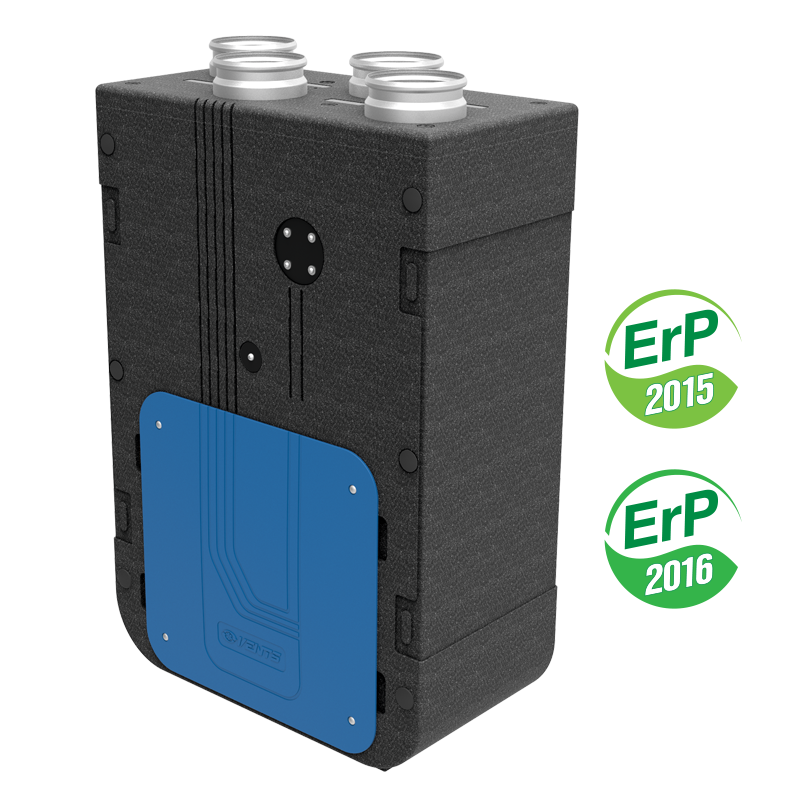

Приточно-вытяжные установки с рекуперацией тепла серии ВЕНТС ВУТ/ВУЭ 230 В5

Приточно-вытяжные установки производительностью до 230 м³/ч в звуко- и теплоизолированном корпусе. Эффективность рекуперации – до 98 %.

Особенности модели

Товары серии

ВЕНТС ВУТ 230 В5 A3/А4ВЕНТС ВУЭ 230 В5 A3/А4

ВЕНТС ВУТ 230 В5 A3/А4

ВЕНТС ВУЭ 230 В5 A3/А4

ВЕНТС ВУТ 230 В5 A3/А4ВЕНТС ВУЭ 230 В5 A3/А4

Описание
Модификации
Загрузки
Условное обозначение
Аксессуары
Видео

Описание

ОПИСАНИЕ
Воздухообрабатывающие установки представляют собой полностью завершенные вентиляционные агрегаты с утилизацией тепла и обеспечивают фильтрацию воздуха, подачу свежего воздуха и удаление загрязненного. Тепло, содержащееся в вытяжном воздухе, используется для нагрева приточного воздуха в высокоэффективном пластинчатом рекуператоре	Установки предназначены для использования в качестве энергоэффективного решения для вентиляции и отопления частных домов и квартир и совместимы с воздуховодами круглого сечения диаметром 125 мм.
ФИЛЬТР	КОРПУС
Потоки приточного и вытяжного воздуха проходят очистку в панельных фильтрах класса G4. Для дополнительной очистки приточного воздуха опционально доступен панельный фильтр класса F8.	Корпус изготовлен из вспененного полипропилена (EPP), который имеет высокие тепло- и звукоизоляционные свойства, толщина панелей – 15-26 мм.
	ВЕНТИЛЯТОРЫ
	Однофазные 3-скоростные двигатели с внешним ротором оснащены центробежным рабочим колесом со вперёд загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском.
РЕКУПЕРАТОР
Установки ВУТ 230 В5 оборудованы противоточным рекуператором, выполненным из полистирола. В холодный период года тепло вытяжного воздуха передается приточному воздуху, что снижает потери тепла за счет вентиляции. При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию. В теплый период года тепло уличного воздуха передается вытяжному воздуху. Таким образом, приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.	Установки ВУЭ 230 В5 оборудованы противоточным рекуператором, выполненным из энтальпийной мембраны. В холодный период года тепло и влага вытяжного воздуха передаются приточному воздуху сквозь энтальпийную мембрану, что снижает потери тепла за счет вентиляции. В теплый период года тепло и влага уличного воздуха передаются сквозь энтальпийную мембрану вытяжному воздуху. Таким образом, приточный воздух попадает в помещение более прохладным и сухим, что существенно снижает нагрузку на кондиционер.
УПРАВЛЕНИЕ И АВТОМАТИКА
Установка укомплектована встроенной системой автоматики, механическим 3-скоростным регулятором скорости П3-1-300 или сенсорным 3-скоростным регулятором скорости СП3-1, кабелем электропитания с сетевой вилкой. Сторона обслуживания установки оборудована съемным инспекционным люком на ручных болтах для проведения работ по очистке или замене фильтров и рекуператора. Блок управления размещен внутри корпуса установки. Кабель питания и кабель заземления подключаются к блоку управления через гермовводы на боковой стороне установки.
ЗАЩИТА ОТ ОБМЕРЗАНИЯ	МОНТАЖ
Защита от обмерзания производится посредством остановки приточного вентилятора и работает по следующему принципу: при выявлении опасности обмерзания согласно сигналу датчика температуры приточный вентилятор выключается на время, достаточное для оттаивания рекуператора, за счет температуры вытяжного воздуха. Когда опасность обмерзания миновала, установка возвращается к стандартному режиму работы.	Установки предназначены для настенного и напольного монтажа. Доступ для обслуживания установок и фильтров возможен с правой и левой стороны.
КОНСТРУКЦИЯ УСТАНОВКИ

ВАРИАНТ ПРИМЕНЕНИЯ

Модификации

Наименование модификации

ВЕНТС ВУТ 230 В5 A3/А4

ВЕНТС ВУЭ 230 В5 A3/А4

Загрузки

Условное обозначение

Серия	Номинальная производительность, м³/ч	Особенности монтажа	Исполнение корпуса	Управление
ВУТ: вентиляция с рекуперацией тепла ВУЭ: вентиляция с рекуперацией энергии	230	В: вертикальное	5: вспененный полипропилен (EPP)	А3: регулятор скорости П3-1-300 А4: сенсорный регулятор скорости СП3-1

Аксессуары

Тип	Приточный панельный фильтр G4	Приточный панельный фильтр F8	Сифон гидравлический
Тип
ВУТ 230 В5 A3/А4	СФ 264x182x18 G4	СФ 264x182x18 F8	СГ-32
ВУЭ 230 В5 A3/А4	СФ 264x182x18 G4	СФ 264x182x18 F8	-
