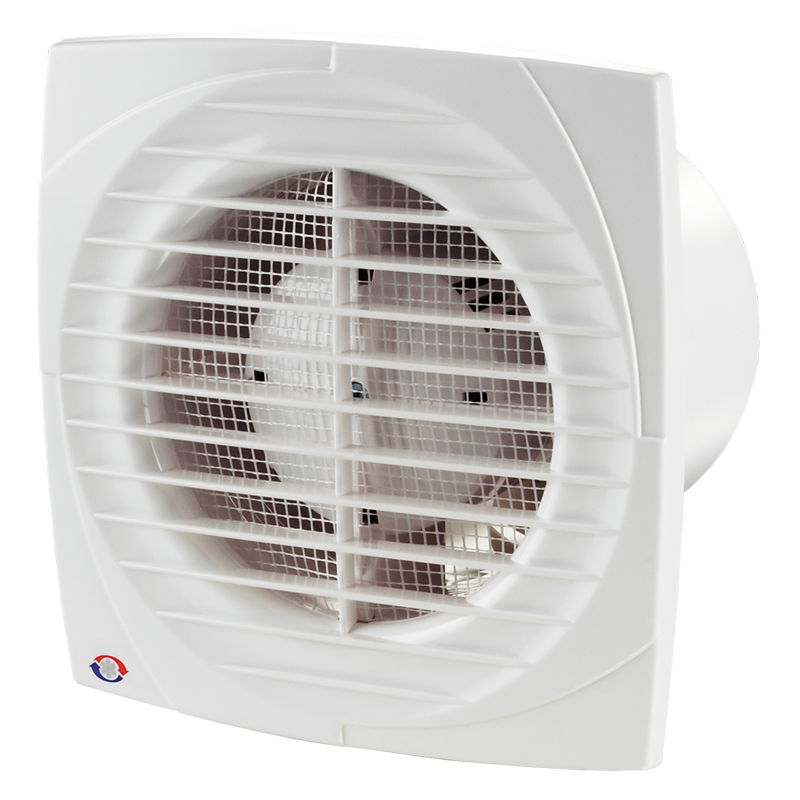

Серия ВЕНТС Д

Осевые вентиляторы, для вытяжной вентиляции с производительностью до 341 м³/ч. Монтируются с воздуховодами 100, 125 или 150 мм.

Особенности модели

Товары серии

ВЕНТС 100 Д

ВЕНТС 125 Д

ВЕНТС 150 Д

ВЕНТС 100 Д турбо

ВЕНТС 125 Д турбо

ВЕНТС 150 Д турбо

ВЕНТС 100 Д 12

ВЕНТС 125 Д 12

ВЕНТС 150 Д 12

ВЕНТС 125 Д1

ВЕНТС 100 Д1

ВЕНТС 150 Д (220-240 В/60Гц)

ВЕНТС 150 Д турбо (220-240 В/60Гц)

ВЕНТС 100 Д (120 В/60Гц)

ВЕНТС 150 Д (120 В/60Гц)

ВЕНТС 100 Д (127-220 В/60 Гц)

ВЕНТС 125 Д (127-220 В/60 Гц)

ВЕНТС 150 Д (127-220 В/60 Гц)

ВЕНТС 100 ДВЕНТС 125 ДВЕНТС 150 Д

ВЕНТС 100 Д турбоВЕНТС 125 Д турбоВЕНТС 150 Д турбо

ВЕНТС 100 Д 12ВЕНТС 125 Д 12ВЕНТС 150 Д 12

ВЕНТС 125 Д1ВЕНТС 100 Д1ВЕНТС 150 Д (220-240 В/60Гц)

ВЕНТС 150 Д турбо (220-240 В/60Гц)ВЕНТС 100 Д (120 В/60Гц)ВЕНТС 150 Д (120 В/60Гц)

ВЕНТС 100 Д (127-220 В/60 Гц)ВЕНТС 125 Д (127-220 В/60 Гц)ВЕНТС 150 Д (127-220 В/60 Гц)

3D-модель

Галерея

Описание
Модификации
График производительности
Загрузки
Сертификаты
Условные обозначения
Пример монтажа

Описание

ПРИМЕНЕНИЕ
Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений. Для монтажа в вентиляционные шахты или соединения с воздуховодами.	Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы. Для монтажа с воздуховодами 100, 125 и 150 мм.
КОНСТРУКЦИЯ
Сверх тонкая лицевая панель – 6,5 мм. Современный дизайн и эстетический внешний вид. Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.	Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя. Защитная сетка от насекомых. Степень защиты IP 34.
ДВИГАТЕЛЬ
Надёжный двигатель с низким энергопотреблением. Предназначен для непрерывной работы и не требует обслуживания.	Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное: Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит. Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется. Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.	Автоматическое: При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно. При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем). При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
ОСОБЕННОСТИ МОНТАЖА
Вентилятор устанавливается непосредственно в проем вентиляционной шахты. При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.	Крепится к стене при помощи шурупов. Может использоваться для потолочного монтажа. Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
ПРИМЕР МОНТАЖА

Модификации

Наименование модификации

ВЕНТС 150 ДВТН Л турбо

ВЕНТС 150 Д Л (220-240 В/60Гц)

ВЕНТС 150 ДВTH (220-240 В/60Гц)

ВЕНТС 150 ДВT (220-240 В/60Гц)

ВЕНТС 150 ДВ (220-240 В/60Гц)

ВЕНТС 150 ДTH (220-240 В/60Гц)

ВЕНТС 150 ДT (220-240 В/60Гц)

ВЕНТС 150 Д (220-240 В/60Гц)

ВЕНТС 100 ДВ К 12

ВЕНТС 100 Д К 12

ВЕНТС 100 ДВ 12

ВЕНТС 150 Д K (220-240 В/60Гц)

ВЕНТС 150 ДВ Л турбо

ВЕНТС 150 ДТ Л турбо

ВЕНТС 150 Д Л турбо

ВЕНТС 150 ДВТН турбо

ВЕНТС 150 ДВ турбо

ВЕНТС 150 ДТ турбо

ВЕНТС 125 Д К турбо

ВЕНТС 100 ДТ К Л турбо

ВЕНТС 100 Д К Л турбо

ВЕНТС 150 ДT (120 В/60Гц)

ВЕНТС 100 Д1ТН

ВЕНТС 100 Д1Т

ВЕНТС 100 Д1В

ВЕНТС 150 ДВ 12

ВЕНТС 100 ДТ К 12

ВЕНТС 100 ДТ 12

ВЕНТС 100 ДВТ К 12

ВЕНТС 150 Д (127-220 В/60 Гц)

ВЕНТС 125 Д (127-220 В/60 Гц)

ВЕНТС 100 Д (127-220 В/60 Гц)

ВЕНТС 100 ДТН К турбо

ВЕНТС 150 Д (120 В/60Гц)

ВЕНТС 100 Д K (120 В/60Гц)

ВЕНТС 150 Д K турбо (220-240 В/60Гц)

ВЕНТС 150 Д Л турбо (220-240 В/60Гц)

ВЕНТС 150 ДВTH турбо (220-240 В/60Гц)

ВЕНТС 150 ДВT турбо (220-240 В/60Гц)

ВЕНТС 150 ДВ турбо (220-240 В/60Гц)

ВЕНТС 150 ДTH турбо (220-240 В/60Гц)

ВЕНТС 150 ДT турбо (220-240 В/60Гц)

ВЕНТС 100 Д1

ВЕНТС 125 ДТ

ВЕНТС 100 Д К

ВЕНТС 100 Д Л

ВЕНТС 100 ДВТН

ВЕНТС 100 ДВТ

ВЕНТС 100 ДВ

ВЕНТС 100 ДТН

ВЕНТС 100 ДТ

ВЕНТС 100 Д (120 В/60Гц)

ВЕНТС 150 Д турбо (220-240 В/60Гц)

ВЕНТС 125 ДТН

ВЕНТС 125 Д1

ВЕНТС 150 Д 12

ВЕНТС 125 Д 12

ВЕНТС 100 Д 12

ВЕНТС 150 Д турбо

ВЕНТС 125 Д турбо

ВЕНТС 100 Д турбо

ВЕНТС 150 Д

ВЕНТС 125 Д

ВЕНТС 150 ДВТН

ВЕНТС 100 ДТ К турбо

ВЕНТС 100 Д К турбо

ВЕНТС 100 ДВТН турбо

ВЕНТС 100 ДВТ турбо

ВЕНТС 100 ДВ турбо

ВЕНТС 100 ДТН турбо

ВЕНТС 100 ДТ турбо

ВЕНТС 150 Д К

ВЕНТС 150 Д Л

ВЕНТС 100 Д

ВЕНТС 150 ДВТ

ВЕНТС 150 ДВ

ВЕНТС 150 ДТН

ВЕНТС 150 ДТ

ВЕНТС 125 Д К

ВЕНТС 125 Д Л

ВЕНТС 125 ДВТН

ВЕНТС 125 ДВТ

ВЕНТС 125 ДВ

Датчик влажности

Таймер

Шнурковый выключатель

Двигатель на шарикоподшипниках

Обратный клапан

Вентилятор с повышенной производительностью

Безопасный (12 В)

5-ти лепестковая бесшумная крыльчатка

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Загрузки

Сертификаты

<p>
Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).</p>

Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).

<p>
Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).</p>

Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).

<p>
Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).</p>

Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).

<p>
Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).</p>

Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).

Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.

<p>
Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).</p>

Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).

Класс изоляции: двойная изоляция.

Класс защиты устройства.

<p>
RoHS (Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ, была принята Европейским Союзом в феврале 2003 года.</p>

RoHS (Restriction of Hazardous Substances) — директива, ограничивающая содержание вредных веществ, была принята Европейским Союзом в феврале 2003 года.

Класс защиты устройства.

Условные обозначения

ПИКТОГРАММА	УСЛОВНОЕ ОБОЗНАЧЕНИЕ	ОПИСАНИЕ МОДИФИКАЦИИ
	Д1	модель с укороченным патрубком.
	Д К	Вентилятор оборудован обратным клапаном для предотвращения обратной тяги.
	Д Л	Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установки вентилятора под любым углом. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
	Д турбо	Двигатель с повышенной производительностью.
	Д 12	Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока.
	ДT	Оборудован регулируемым таймером. Время срабатывания от 2 до 30 минут.
	ДTH	Оборудован регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
	ДВ	Оборудован шнурковым выключателем.
	ДВТ	Оборудован шнурковым выключателем и регулируемым таймером (время срабатывания от 2 до 30 минут).
	ДВТН	Оборудован шнурковым выключателем, регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
