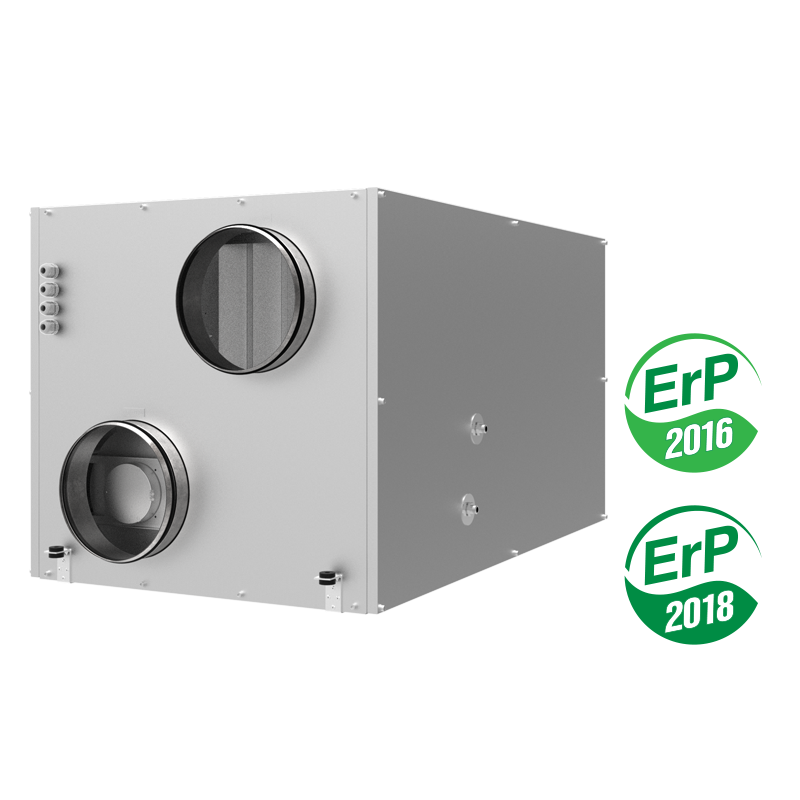

Приточно-вытяжные установки с рекуперацией тепла серии ВЕНТС ВУТР ЭГ ЕС

• Приточно-вытяжные установки ВУТР ЭГ ЕС с электрическим нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию и подачу свежего воздуха в помещения и удаление загрязненного.

• При этом тепло вытяжного воздуха передается приточному воздуху через роторный рекуператор.

• Применяются в системах вентиляции и кондиционирования в коммерческих, офисных и других общественных или промышленных помещениях, требующих экономичного решения и управляемой системы вентиляции.

• Применение ЕС моторов позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.

• Установки ВУТР 400/700/900/1200/1500 ЭГ ЕС предназначены для соединения с круглыми воздуховодами номинальным диаметром 160, 250 и 315 мм.

• Установки ВУТР 2000 ЭГ ЕС предназначены для соединения с прямоугольными воздуховодами номинальным диаметром 500х300.

• Корпус состоит из каркаса и трехслойных панелей толщиной 20 мм (ВУТР 1500 и 2000 - 25 мм).

• Панели из алюмоцинкового листа со звукоизоляционным материалом (минеральная вата) обеспечивают надежную шумо- и теплоизоляцию.

• Благодаря специ-альной конструкции съемных боковых панелей уста-новка требует минимального пространства для ее обслуживания и обеспечивает легкий доступ ко всем ее элементам.

• Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

• Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками.

• Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения.

• ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.

• Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

• Роторный регенератор представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, уложенной таким образом, что приточный и вытяжной воздушные потоки проходят сквозь него.

• При вращении, лента, которой заполнен регенератор, контактирует сначала с приточным, а затем с вытяжным воздушным потоками.

• Вследствие этого она поочередно нагревается и охлаждается, и таким образом передает тепло и влагу от теплого воздушного потока холодному.

• Преимуществами роторного регенератора перед пластинчатыми рекуператорами является высокий КПД, поддержание комфортной влажности воздуха, и крайне низкая угроза обморожения (при нормальных значениях температуры и влажности - практически нулевая).

• Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлены электрические нагреватели.

• Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается нагреватель и подогревает воздух, поступающий в помещение.

• Нагреватели оборудованы средствами защиты для обеспечения надежной работы установки.

• Установки ВУТР ЭГ ЕС А17 комплектуются панелью управления th-Tune.

• Установки ВУТР ЭГ ЕС А18 комплектуются панелью управления pGD1.

• Выбор скорости: низкая, средняя, высокая;
• Настройка скоростей от 0 до 100 % для приточного и вытяжного вентиляторов отдельно;
• Индикация необходимости обслуживания фильтров;
• Индикация аварии;

• Работа установки по таймеру;
• Работа установки по недельному графику;
• Контроль и управление температурой приточного воздуха;
• Управление ККБ;
• Управление электроприводами воздушных заслонок.

• Приточно-вытяжная установка монтируется на горизонтальной поверхности, подвешивается к потолку, крепится на стене с помощью кронштейнов.

• Доступ для сервисного обслуживания - со стороны боковой панели, слева (по ходу приточного воздуха).

t = t_нар + k_рек * (t_выт - t_нар) / 100,

где

t_нар – температура наружного воздуха °С,

t_выт – температура вытяжного воздуха °С,

k_рек – эффективность рекуператора (по диаграмме), %
