Нагрівачі канальні електричні з вбудованим регулюванням температури.

Особливості моделі

Продукти серії

Опис

ЗАСТОСУВАННЯ

Канальні електричні нагрівачі призначені для підігрівання припливного повітря в системах вентиляції з круглим перерізом.

Нагрівачі застосовуються для нагрівання повітря в системах опалення, вентиляції та кондиціювання повітря в різних приміщеннях.

КОНСТРУКЦІЯ

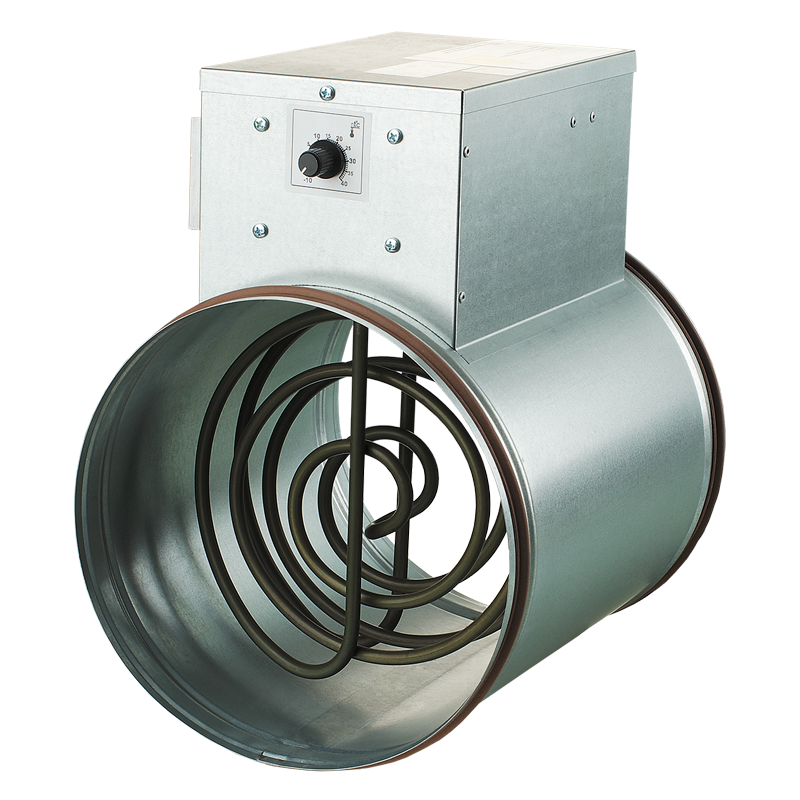

Конструкція нагрівача канального НК... У

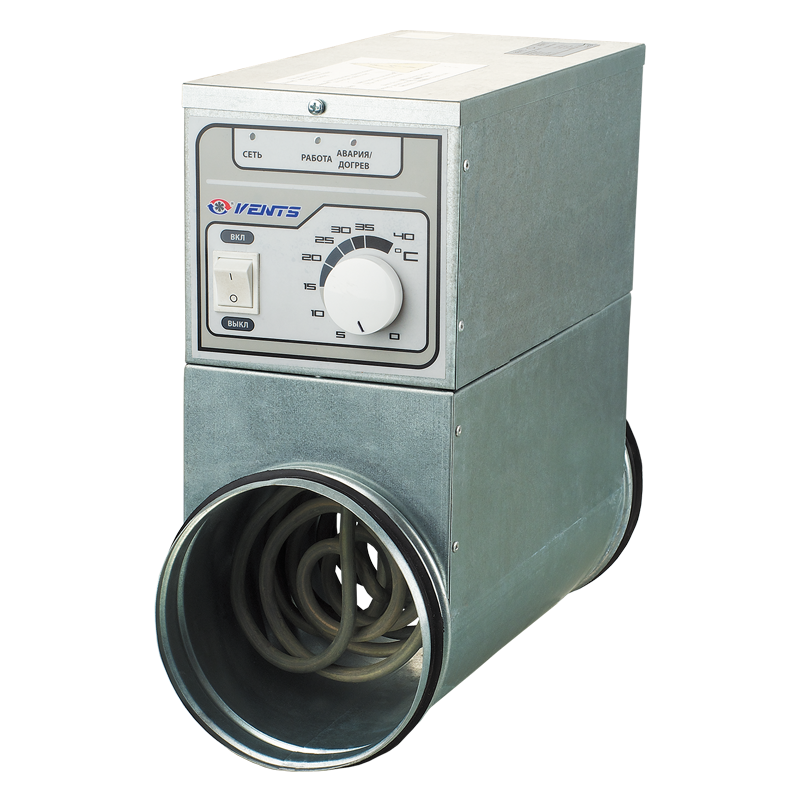

НК...У потужністю від 3,0 до 9,0 кВт з блоком керування

Корпус та комутаційна коробка виготовлені з оцинкованої сталі, нагрівальні елементи – з нержавіючої сталі.
Для герметичного з’єднання з повітропроводами нагрівачі обладнані гумовими ущільнювачами.
Для кожного типорозміру існує декілька варіантів потужності.
Більшої потужності можна досягти за допомогою встановлення нагрівачів послідовно один за одним.

Всі трифазні нагрівачі з’єднуються між собою по схемі «зірка».
Встановлення заданої температури відбувається за допомогою вбудованого регулятора температури або за допомогою підключеного до регулятора температури зовнішнього керуючого пристрою з сигналом керування 0-10 В.
Температура нагрівання в каналі пропорційна величині вихідного сигналу.

КОМПЛЕКТАЦІЯ

Модель	Діапазон потужностей, кВт	Датчики		Регулятор температури, °С	Максимальна рабоча температура вихідного потоку повітря, оС	Захист від перегрівання
Модель	Діапазон потужностей, кВт	вбудований	виносний	Регулятор температури, °С		основний: при +50 °С з автозапуском аварійний: при +90 °С з ручним перезапуском термовимикання	термовимикання при +60 °С з ручним перезапуском
НК…У	0,6…2,4	+	-	-10…+40	40	-	+
НК…У з блоком керування	3,0…9,0	+	-	-30…+30	30	+	-

АКСЕСУАРИ

МОНТАЖ

Кріплення	Хомутами; на відстані не менше 2-х діаметрів кріплення до будь-якого пристрою
Положення	Будь-яке, крім положення електрощитом знизу (небезпека затікання конденсату і замикання електропроводки)
Потік повітря	Напрямок – відповідає стрілці на нагрівачу, рівномірний по всьому перерізу, не менше 1,5 м³/год
Фільтри	Повітряний фільтр від забруднень

Забороняється подавати напругу живлення на нагрівач при відключеному вентиляторі.

Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, яка забезпечує комплексне керування та захист:
- автоматичне регулювання потужності і температури нагрівання повітря;
- відслідковування стану фільтра за допомогою датчика диференційного тиску;
- блокування подачі живлення на нагрівач у випадку зупинки припливного вентилятора або зменшення швидкості потоку повітря, а також під час спрацювання вбудованих термостатів захисту від перегрівання;
- відключення системи вентиляції після охолодження ТЕНів нагрівача.

Модифікації

Завантаження

Умовне позначення

Приладдя

Серія	Діаметр приєднувального повітропроводу, мм		Потужність нагрівача, кВт		Фазність	Опції
НК	100; 125; 150; 160; 200; 250; 315	-	0,6; 0,8; 1,2; 1,6; 1,7; 2,0; 1,8; 2,4; 3,0; 3,4; 3,6; 5,1; 6,0; 9,0	-	1: однофазний 3: трифазний	У: вбудоване регулювання температури
