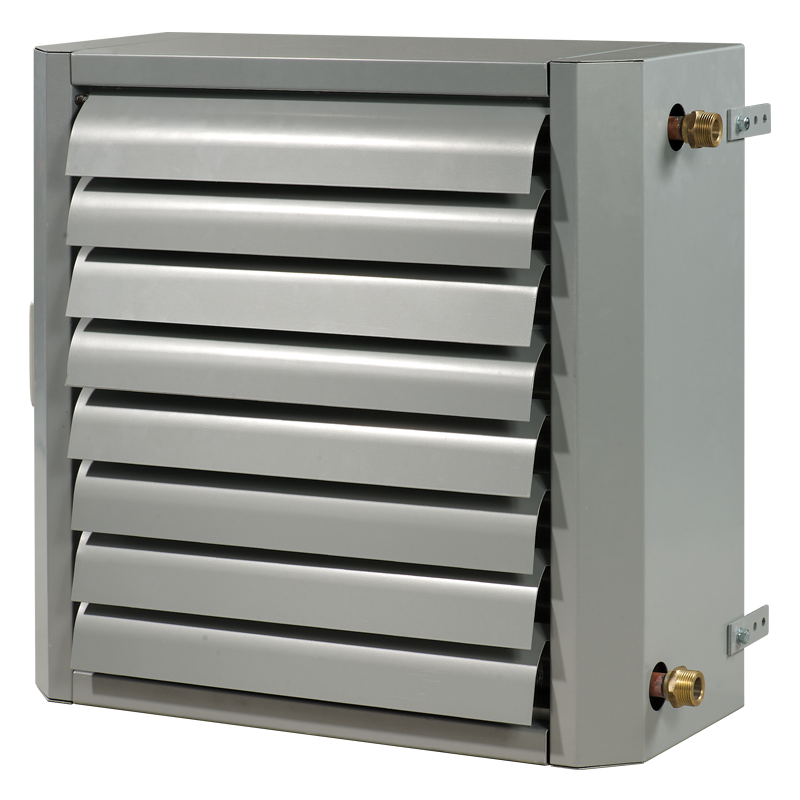

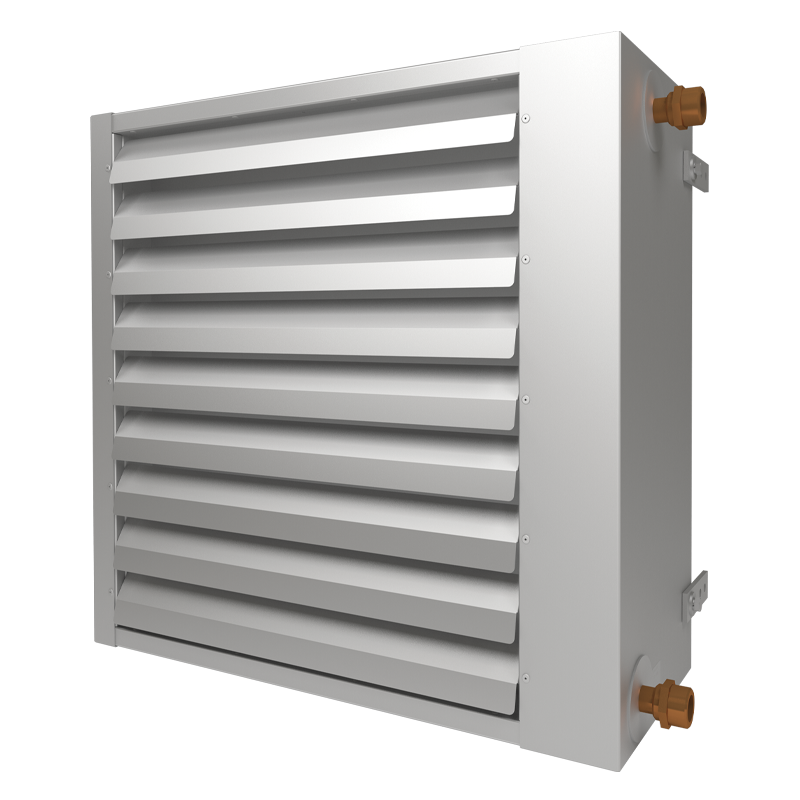

ВЕНТС АОВ 25

Воздушный агрегат с водяным теплообменником. Производительность - до 2200 м³/ч.

Добавить в проект

Описание
Характеристики
Загрузки
Размеры
Дополнительные характеристики
Условное обозначение
Принадлежности

Описание

ПРИМЕНЕНИЕ	УПРАВЛЕНИЕ И РЕГУЛИРОВАНИЕ
Предназначены для нагрева (охлаждения) воздуха в помещении с помощью водяного теплоносителя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Агрегат АОВ1 предназначен только для нагрева воздуха. Позволяют быстро прогревать (охлаждать) большие помещения за счет применения в конструкции высокоэффективного калорифера и мощного вентилятора или организовать локальный нагрев (охлаждение) рабочей зоны, например в больших ангарах или производственных цехах. Предназначены для обогрева (охлаждения) помещений большого объема: производственные цеха, авторемонтные мастерские, автомойки, гаражи, автосалоны, склады, торговые центры, супер и гипермаркеты, магазины, спортивные залы, конференц-залы, выставочные залы, животноводческие и птицефермы, теплицы и другие аналогичные помещения. Установка агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления (охлаждения) в целом.	Возможно плавное или ступенчатое регулирование скорости вращения вентилятора, которое осуществляется при помощи тиристорного или трансформаторного регулятора. Понижение скорости вращения вентиляторов позволяет уменьшить расход воздуха и объем теплопередачи на отопление или охлаждение. Для управления режимами работы отопительного (охладительного) агрегата применяется блок автоматики УВТ-1Е (приобретается отдельно). Блок автоматики имеет 3 режима управления работой агрегата АОВ / АОВ1 (изменение скорости вращения вентилятора). Блок оборудован выключателем с индикатором работы, гермовводами для подключения проводов и плавким предохранителем для защиты от повреждения при коротком замыкании. Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-1-300 с сенсорным дисплеем (ТСТД-1-300 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется пультом ДУ), которые поставляются отдельно. Термостат устанавливается в помещении, где размещен воздушно-отопительный (охладительный) агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где не оказывают местное влияние окна, двери и радиаторы отопления. Для управления несколькими воздушно-отопительными (охладительными) агрегатами, работающими в одном помещении, возможно использование одного термостата.
КОНСТРУКЦИЯ

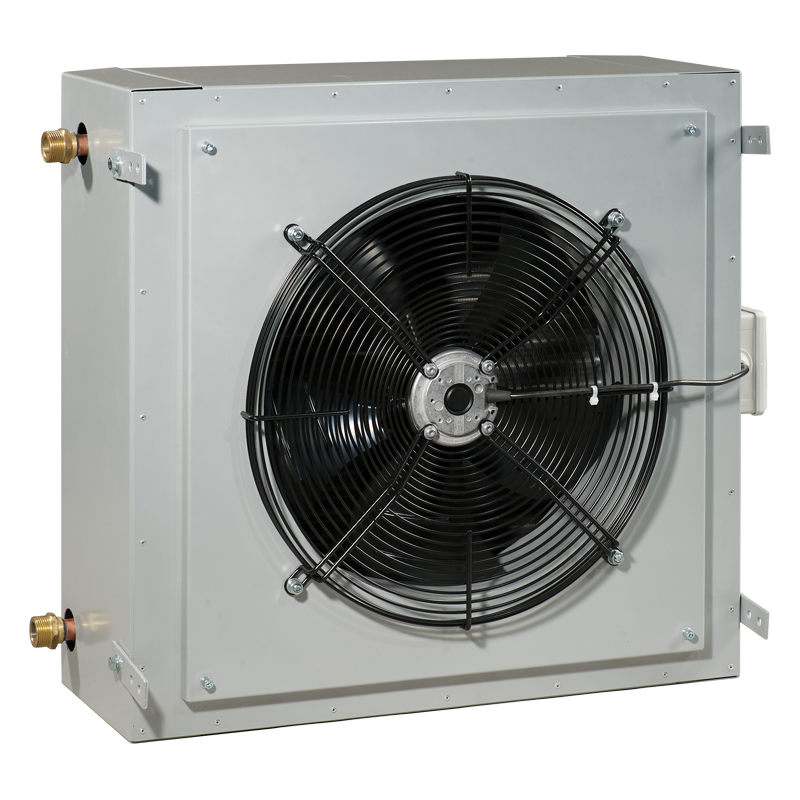

Агрегат АОВ / АОВ1 состоит из осевого вентилятора и медно-алюминиевого оребренного водяного теплообменника, размещенных в стальном корпусе с полимерным покрытием. Теплообменник имеет выведенные через боковую стенку корпуса патрубки с наружной трубной резьбой для подвода и подключения теплоносителя. Предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре теплоносителя 100 °С. Агрегат АОВ1 имеет упрощенную конструкцию и не имеет поддона с патрубком для слива конденсата.
МОНТАЖ	ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
При помощи кронштейнов (приобретаются отдельно) агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.	Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.
ПРЕИМУЩЕСТВА ВОЗДУШНОГО ОТОПЛЕНИЯ (ОХЛАЖДЕНИЯ):
быстрое достижение заданной температуры в помещении; малая инерционность системы позволяет применять переменный температурный режим или зональный обогрев;	высокая теплопроизводительность; капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления (охлаждения).


Вариант применения отопительного агрегата ВЕНТС АОВ в теплице	Вариант применения охладительного агрегата ВЕНТС АОВ в автомастерской

Вариант применения отопительного агрегата ВЕНТС АОВ на складе

Характеристики

Параметр	АОВ 25	Единица измерения
Напряжение	230	В
Частота тока	50	Гц
Мощность вентилятора	136	Вт
Ток вентилятора	0.6	А
Частота вращения вентилятора	1350	мин^-1
Уровень звукового давления на расст. 3 м	53	дБА
Максимальная температура теплоносителя	100	°С
Защита	IP 44	-
Количество рядов трубок	2	-
Масса	37	кг
Класс изоляции	F	-
Дальность струи воздуха	9	мм

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
B	680	мм
B1	785	мм
H	605	мм
H1	468	мм
L	360	мм
L1	286	мм
K	G 3/4''	мм

Дополнительные характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ НАГРЕВА

Модель	Расход воздуха, м³/ч	Темп. вход. воздуха, °С	Температурный перепад 90/70 °С				Температурный перепад 80/60 °С				Температурный перепад 70/50 °С				Температурный перепад 60/40 °С
Модель	Расход воздуха, м³/ч	Темп. вход. воздуха, °С	Мощность, кВт	Темп. на выходе, °С	Расход воды, м³/ч	Потеря давл. воды, кПа	Мощность, кВт	Темп. на выходе, °С	Расход воды, м³/ч	Потеря давл. воды, кПа	Мощность, кВт	Темп. на выходе, °С	Расход воды, м³/ч	Потеря давл. воды, кПа	Мощность, кВт	Темп. на выходе, °С	Расход воды, м³/ч	Потеря давл. воды, кПа
АОВ 25	2200	-15	34.5	26.0	1.51	7.5	30.4	21.2	1.30	6.0	26.0	16.0	1.19	4.6	22.0	11.0	1.01	3.4
		-10	32.0	29.0	1.40	6.6	28.3	24.3	1.22	5.3	24.0	19.2	1.12	4.0	20.0	14.0	0.90	2.8
		-5	30.0	32.0	1.30	5.8	26.2	27.4	1.19	4.6	22.0	22.0	1.01	3.4	18.0	17.0	0.79	2.3
		0	28.0	35.0	1.19	5.2	24.1	30.4	1.12	4.0	20.0	25.0	0.90	2.8	16.0	20.0	0.68	1.8
		5	26.2	38.5	1.19	4.5	22.1	33.3	1.01	3.3	18.0	28.0	0.79	2.3	14.0	22.0	0.61	1.4
		10	24.2	41.4	1.12	3.9	20.1	36.1	0.94	2.8	15.9	30.6	0.68	1.9	12.0	25.0	0.50	1.0
		15	22.1	44.2	1.01	3.3	18.1	38.8	0.90	2.3	13.8	33.0	0.61	1.4	9.0	27.0	0.40	0.7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ОХЛАЖДЕНИЯ

Модель	Расход воздуха, м³/ч	Темп. входящ. воздуха, °С	Температурный перепад 7/12 °С
Модель	Расход воздуха, м³/ч	Темп. входящ. воздуха, °С	Мощность, кВт	Темп. на выходе, °С	Расход воды, м³/ч	Потеря давл. воды, кПа
АОВ 25	2200	35	9.1	26.0	1.6	7.5
		30	5.8	22.5	1.0	6.1
		25	3.2	21.0	0.6	2.1
		20	2.0	18.0	0.3	0.9

Условное обозначение

Серия	Номинальная мощность, кВт
ВЕНТС АОВ ВЕНТС АОВ1	25; 30; 45

Принадлежности

Модель	Блок автоматики	Цифровой термостат		Монтажные принадлежности
		С сенсорным дисплеем	С ЖК-дисплеем	Уголки	Консоль
АОВ 25	УВТ-1Е	ТСТ-1-300 ТСТД-1-300	РТС-1-400 РТСД-1-400	МКП-АОВ	МК-АОВ 25
АОВ1 25					МК-АОВ1 25
АОВ 30					МК-АОВ 30
АОВ1 30					МК-АОВ 25*
АОВ 45					МК-АОВ 45
АОВ1 45					МК-АОВ 30*
