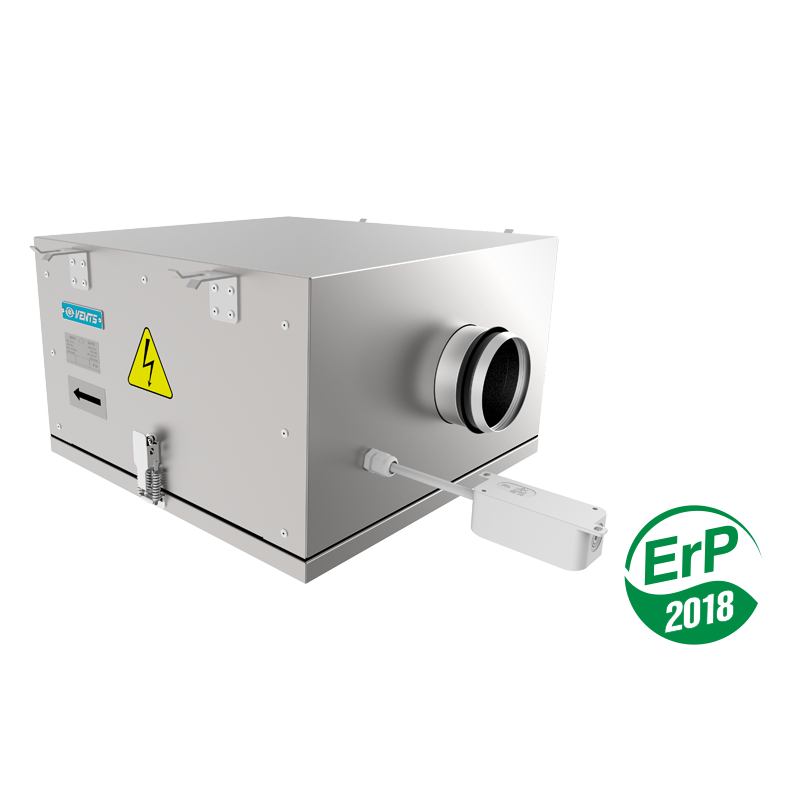

ВЕНТС КСБ 125 К2 ЕС

Канальный центробежный вентилятор в тепло- и звукоизоляционном корпусе производительностью до 444 м³/ч.

Добавить в проект

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные характеристики
Условное обозначение

Описание

ПРИМЕНЕНИЕ
Конструкция вентиляторов КСБ К2 ЕС позволяет применять их приточных и вытяжных системах вентиляции коммерческих, офисных и других общественных или промышленных помещений с высокими требованиями к уровню шума и ограниченным пространством для монтажа.	К примеру, предусмотрена возможность размещения непосредственно в помещении над подвесным потолком. Предназначены для монтажа с воздуховодами диаметром 100-500 мм.
КОНСТРУКЦИЯ
Корпус вентилятора изготовлен из алюмоцинка. Для легкости монтажа и эксплуатации крышка вентилятора крепится с помощью специального замка. Тепло- и звукоизоляция выполнена из негорючей минеральной ваты толщиной 50 мм. Для обеспечения лучшего шумопоглощения внутренняя поверхность изоляции выполнена из перфорированного металлического листа. Присоединительные патрубки круглого сечения оснащены резиновыми уплотнениями.
ДВИГАТЕЛЬ
При изготовлении вентиляторов используются высокоэффективные электронно-коммутируемые (ЕС) двигатели постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. ЕС-двигатель не имеет трущихся и изнашивающихся деталей, таких как коллектор и щетки. Эти детали заменены электронной платой ЕС-контроллера, не требующей обслуживания.	ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД, который достигает 90 %.
ВСТРОЕННЫЕ ФУНКЦИИ И УПРАВЛЕНИЕ
Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В (регулировка производительности вентилятора в зависимости от уровня температуры, давления, задымленности и т. п.). Экономичная работа на любой скорости вращения рабочего колеса вентилятора.	Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и в сети с частотой тока 60 Гц). Вентиляторы можно подключать к централизованным компьютерным системам управления вентиляцией.
МОНТАЖ
Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. В случае подсоединения через гибкие вставки необходимо крепление вентилятора к строительной конструкции с помощью опор, подвесок или кронштейнов.	Вентилятор может устанавливаться в любом положении с учетом направления потока воздуха (показано стрелкой на корпусе вентилятора). Необходимо предусматривать место доступа для обслуживания вентилятора.

Характеристики

Параметр	КСБ 125 К2 ЕС	Единица измерения
Фазность	1	˜
Напряжение	230	В
Потребляемая мощность	78	Вт
Потребляемый ток	0.59	А
Частота тока	50/60	Гц
Уровень звукового давления на расст. 3 м	39	дБА
Производительность	444	м³/ч
Частота вращения	3270	мин^-1
Защита	IP X4	-
Диаметр воздуховода	125	мм
Мотор EC	да	-
Конструкция	центробежный	-
Температура перемещаемого воздуха	-25 ... +50	°С
Материал корпуса	алюмоцинк	-
Масса	12	кг
Класс энергоэффективности	B	-
Наружный монтаж	нет	-
Шумоизоляция корпуса	да	-
Канал	для круглых каналов	-
Тип	приточно-вытяжной	-
Монтаж	канальный	-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
Ø D	124	мм
B	420	мм
B1	228	мм
B2	517	мм
L1	507	мм
H	270	мм
L2	414	мм

Дополнительные характеристики

Уровень звуковой мощности, А-фильтр											Уровень звукового давления на расст. 3 м, А-фильтр	Уровень звукового давления на расст. 1 м, А-фильтр
Уровень звуковой мощности		Общ.	Октавные полосы частот, Гц								Уровень звукового давления на расст. 3 м, А-фильтр	Уровень звукового давления на расст. 1 м, А-фильтр
	Гц	Общ.	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБA	LpA, 1 м дБA
L_wA ко входу	дБА	66	51	60	64	55	51	44	44	34	46	56
L_wA к выходу	дБА	85	70	80	82	77	63	54	57	48	65	75
L_wA к окружению	дБА	59	44	49	55	55	46	45	44	43	39	49

Условное обозначение

Серия	Диаметр патрубка	Модификация	Двигатель	Опции
ВЕНТС КСБ	100; 125; 150; 160; 200; 250; 315; 355; 400; 450; 500	К2: тепло- и звукоизоляционный корпус	ЕС: синхронный двигатель с электронным управлением	Р1: кабель питания с сетевой вилкой
