Неизолированный воздуховод Поливент 6061

Описание

ОПИСАНИЕ	ОСОБЕННОСТИ

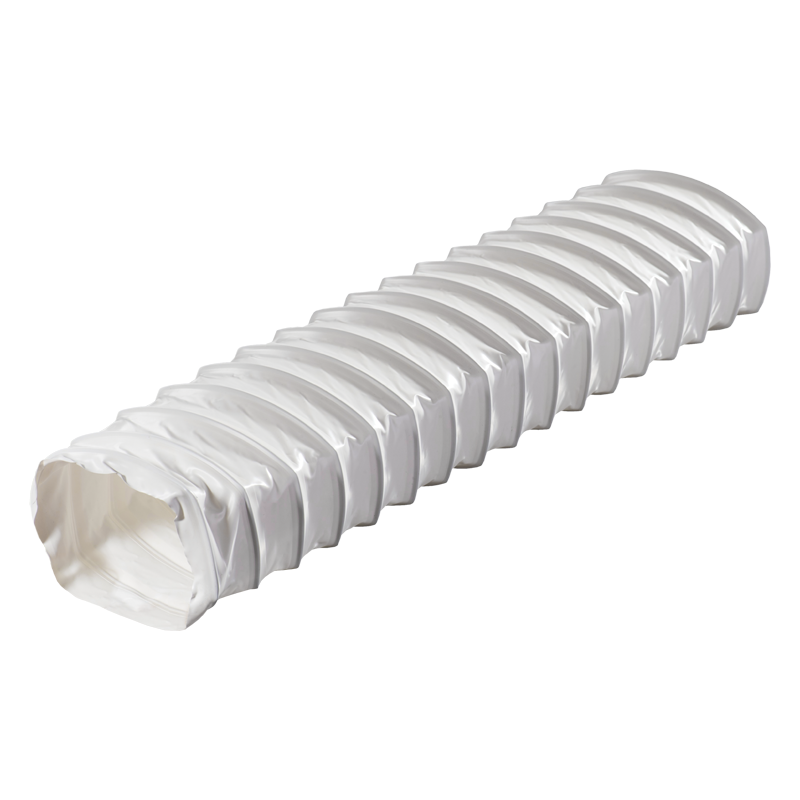

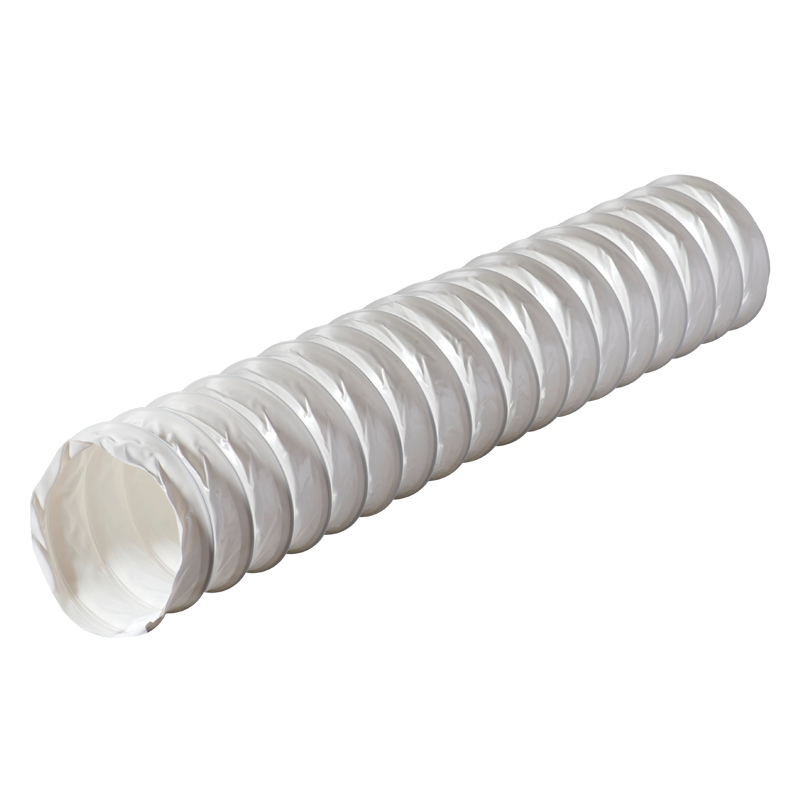

Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.	Низкие потери давления за счет очень высокой жесткости стенки. Срок службы сопоставим с оцинкованными воздуховодами. Высокая абразивоустойчивость. Устойчив к механическим повреждениям, кислотнощелочным средам, химическим веществам, трудно воспламеняем, не поддерживает горение, эффект самозатухания.
РЕКОМЕНДАЦИИ К ПРИМЕНЕНИЮ
Применяется в системах бытовой, коммерческой и промышленной вентиляции и кондиционирования, работающих с высокими нагрузками. Для отвода воздуха с повышенным содержанием влаги, а также для отвода дыма, газов сврочного оборудования, порошкообразных твердых материалов, стружки, волокон, паров, пыли слабоабразивных материалов.

Характеристики

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения

Цветовая гамма

Упаковка


Картонная коробка		Индивидуальная цветная упаковка		Сетка

Код заказа

Принадлежности

Диффузоры и анемостаты

Решетки и колпаки

Диаграмма потерь давления

ДИАГРАММА ПОТЕРЬ ДАВЛЕНИЯ НА 1 М РАСТЯНУТОГО ВОЗДУХОВОДА

Пример расчета

Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм).
Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 °С) на полную длину данного участка воздуховода получаем общую величину потери давления. Для расчета потери давления при наличии изгибов каждый изгиб приравнивается к одному метру воздуховода.

ВЕНТС Поливент 6061
