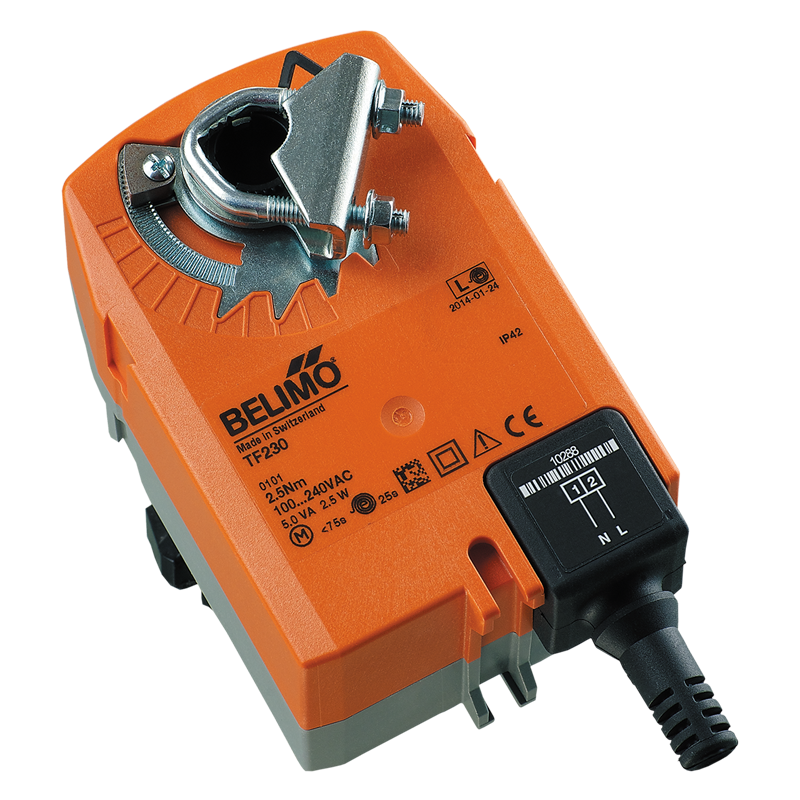

Электропривод вентиляционный BELIMO TF24

Описание

ПРИМЕНЕНИЕ

КОНСТРУКЦИЯ

Приводы серии TF с усилием 2 Нм предназначены для управления воздушными заслонкам площадью сечения до 0,4 м², выполняющими охранные функции (например: защита от обмерзания, задымления и т.д.) в системах вентиляции и кондиционирования.

Одновременно с поворотом воздушной заслонки в нормальное рабочее положение взводится возвратная пружина.
При отключении напряжения питания заслонка автоматически возвращается в охранное положение за счет энергии пружины.
Привод легко устанавливается непосредственно на вал заслонки.
Привод снабжен специальным фиксатором, предотвращающим его вращение.
Привод защищен от перегрузок.
Остановка происходит автоматически при достижении крайних положений.
Предусмотрена настройка угла поворота с помощью механического упора.

Характеристики

Параметр	TF24	Единица измерения
Напряжение питания	24 AC 50/60 Гц, 24 DC	-
Диапазон номинального напряжения	19.2...28.8 AC 21.6…28.8 DC	В
Расчетная мощность	4 (макс. I 5,8 А при t = 5 мс)	ВА
Потребляемая мощность при движении/при удержании	2/1.3	Вт
Соединительный кабель	длина 1 м, 2х0,75 мм²	-
Направление поворота	выбирается установкой L/R	-
Крутящий момент (двигатель/пружина)	2 (при номинальном напряжении)/2	Нм
Угол поворота	макс. 95°, (настраивается 37…100% с помощью механического упора)	-
Время поворота (двигатель/пружина)	40…75 (0…2 Нм)/< 25 при -20…50 °С	сек
Срок службы	60 000 срабатываний	-
Степень защиты	IP42	-
Класс защиты	III (для низких напряжений) II (все изолировано)	-
Температура эксплуатации	-30...+50	°С
Температура хранения	-40…+80	°С
Окружающая влажность	95%, без конденсации	-
Уровень шума (двигатель/пружина)	50/~62	дБА
Техническое обслуживание	не требуется	-
Масса	0.6	кг
