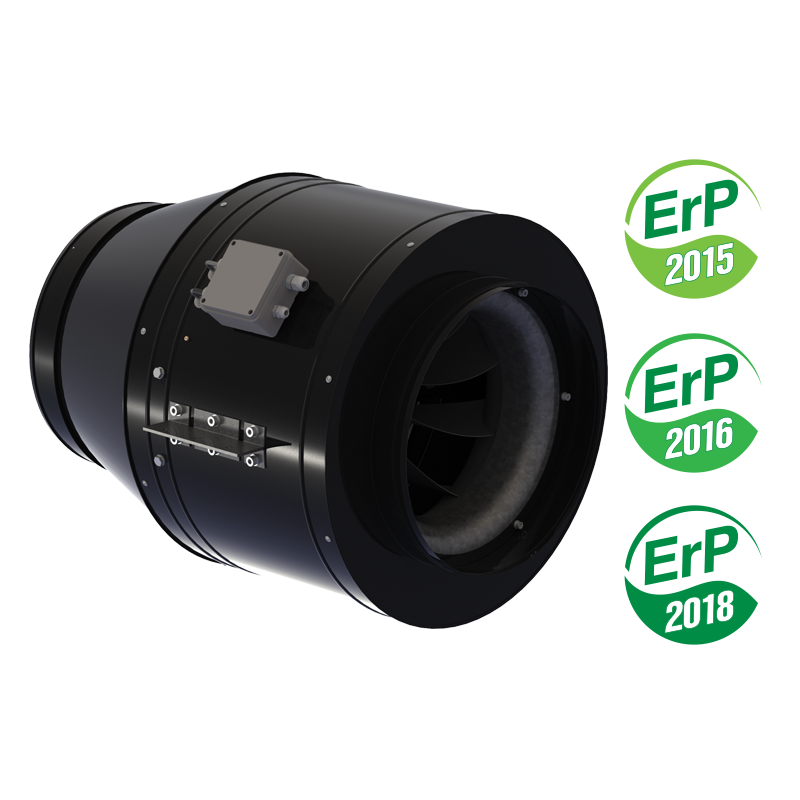

ВЕНТС ТТ-МД 450-3 EC

ВЕНТС ТТ-МД 450-3 EC

Версия для печати Сохранить в PDF

Канальный вентилятор смешанного типа. Максимальная производительность - 9160 м³/ч.

Добавить в проект

Добавить к сравнению

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные диаграммы
Условные обозначения

Описание

Описание

ПРИМЕНЕНИЕ
Новая серия канальных вентиляторов ВЕНТС ТТ-МД EC используются в приточно-вытяжных системах вентиляции, которые требуют мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром 355, 400, 450, 500 мм. Вентиляторы ВЕНТС ТТ-МД EC объединяют в себе широкие возможности и высокие технические параметры осевых и центробежных вентиляторов, обеспечивая мощный воздушный поток и высокое давление.	Используются в приточно-вытяжных системах вентиляции различных коммерческих и промышленных помещений с повышенными требованиями к уровню шума (библиотеки, конференц-залы, учебные заведения, детские сады и т.д.).
КОНСТРУКЦИЯ
Внешний корпус изготавливается из стали с полимерным покрытием. Благодаря конической форме крыльчатки со специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.	Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик – высокая производительность и увеличенное давление при низком уровне шума. Корпус вентилятора оснащен внешней герметичной клеммной коробкой для подключения электропитания.
ДВИГАТЕЛЬ
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.	Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%). Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума, при сборке, каждая турбина проходит динамическую балансировку. Класс защиты двигателя IP 44.
РЕГУЛИРОВКА СКОРОСТИ
Управление вентилятором осуществляется при помощи внешнего управляющего сигнала 0-10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения и подает ровно столько воздуха, сколько необходимо для вентиляционной системы.	Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.
МОНТАЖ
Вентиляторы могут устанавливаться в начале, в середине или в конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно для увеличения производительности или последовательно для увеличения рабочего давления.	Корпус вентилятора оснащен крепежными кронштейнами для напольного, настенного или потолочного монтажа.

Характеристики

Характеристики

Параметр	ТТ-МД 450-3 EC	Единица измерения
Фазность	3	˜
Напряжение	3~380-480	В
Частота тока	50/60	Гц
Уровень звукового давления на расст. 3 м	69	дБА
Потребляемая мощность	2100	Вт
Максимальный расход воздуха	9160	м³/ч
Ток	3.5	А
Частота вращения	1900	мин^-1
Макс. темп. перемещаемого воздуха	-25 +40	°С
Защита	IP X4	-
Диаметр воздуховода	450	мм
Мотор EC	да	-
Конструкция	смешанного типа	-
Материал корпуса	сталь с полимерным покрытием	-
Канал	для круглых каналов	-
Монтаж	канальный	-

График производительности

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

ВЕНТС ТТ-МД 450-3 EC

Параметр	Величина	Единица измерения
ØD	447	мм
DK	800	мм
B	900	мм
H	705	мм

Дополнительные диаграммы

Дополнительные диаграммы

ƞ, (%)		КИ		КЭ		N		ВРО		(кВт)		(A)		(м³/ч)		(Па)		(об/мин^-1)		СК
44.9		А		статический		52.2		да		2.016		3.47		5663		529		1900		1

Условные обозначения

Условные обозначения

Параметры ErP
Общая эффективность	η,(%)
Категория измерений	КИ
Категория эффективности	КЭ
Стадия эффективности	N
Встроенный регулятор оборотов	ВРО
Мощность	кВт
Ток	A
Максимальный расход воздуха	(м³/ч)
Статическое давление	(Па)
Скорость	(об/мин^-1)
Специф. коэффициент	СК
