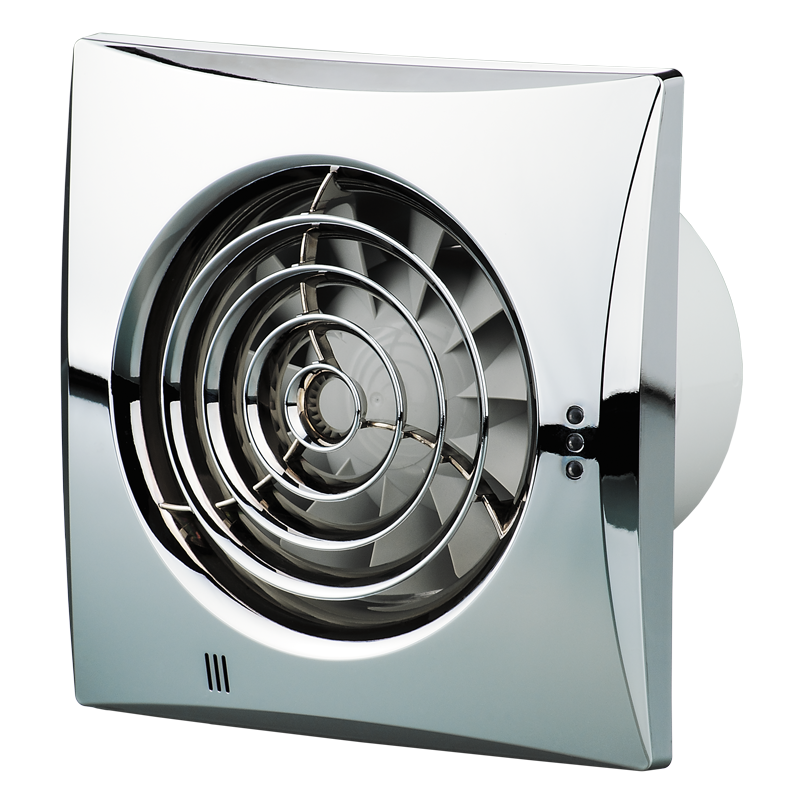

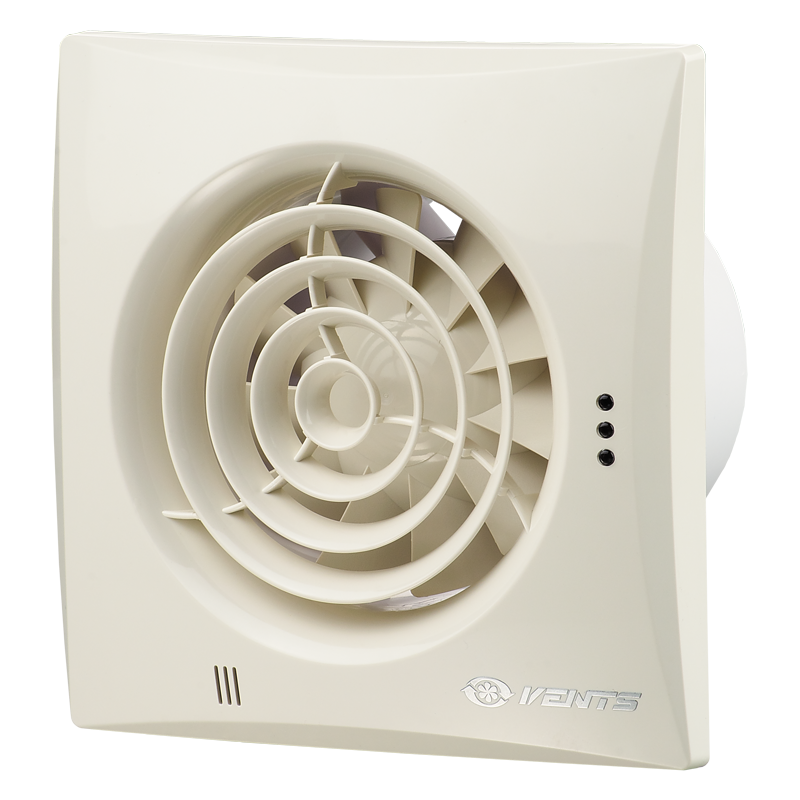

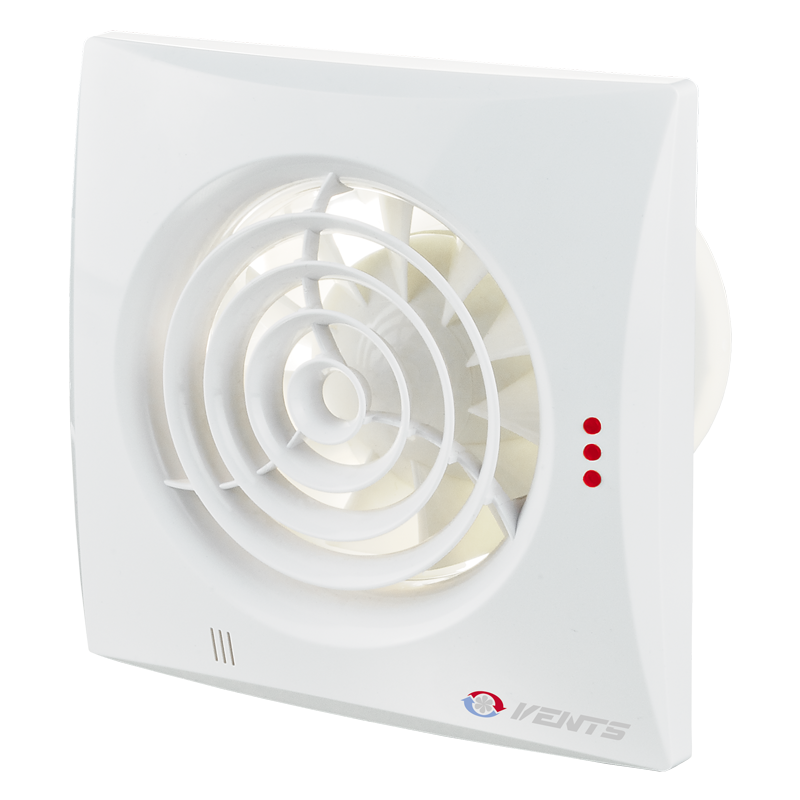

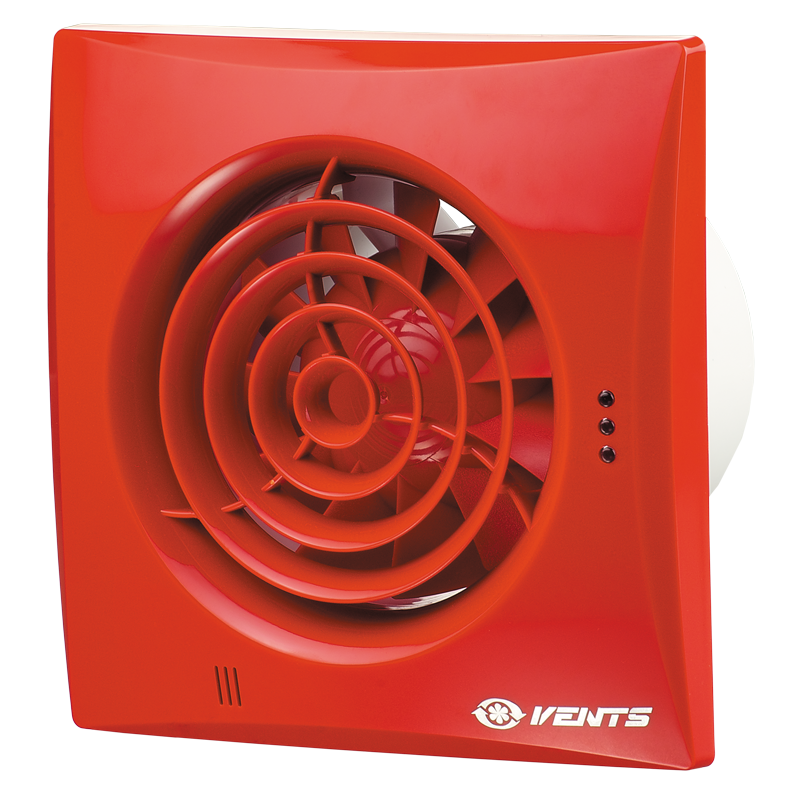

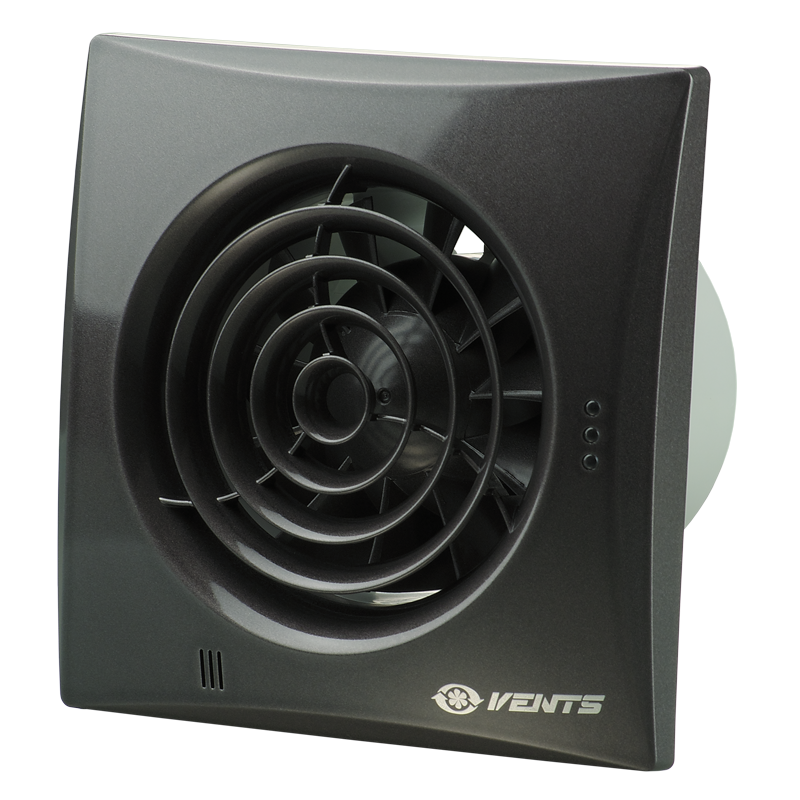

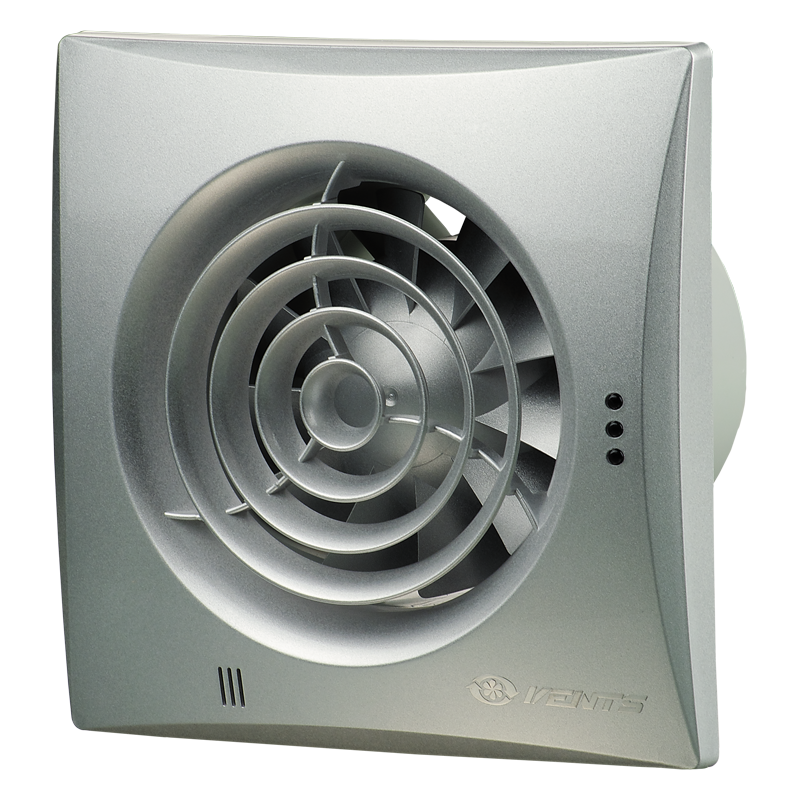

ВЕНТС Квайт-dMEV 100 DC

Обновленная версия бесшумных осевых вентиляторов, оснащенных двигателем постоянного тока с низким энергопотреблением. Для монтажа в вентиляционные шахты или соединения с воздуховодами Ø 100 мм.

Добавить в проект

Добавить к сравнению

3D-модель

Галерея

Описание
Характеристики
График производительности
Загрузки
Размеры
Условное обозначение
Видео

Описание

ПРИМЕНЕНИЕ
Инновационные вытяжные вентиляторы в стильном дизайне с новым уровнем комфорта для санузлов, душевых, кухонь и других бытовых помещений. Максимальный расход воздуха в сочетании с низким уровнем шума гарантирует идеальный микроклимат.	Для монтажа в вентиляционные шахты или соединения с воздуховодами Ø 100 мм. Два скоростных режима работы с производительностью до 100 м³/ч.
КОНСТРУКЦИЯ
Корпус и крыльчатка выполнены из высококачественного и прочного пластика, стойкого к ультрафиолету. Специальная аэродинамическая форма крыльчатки смешанного типа обеспечивает большой расход воздуха, высокий напор и низкий уровень шума. Укороченный патрубок позволяет установить вентилятор в вентиляционную шахту или присоединить к воздуховоду Ø 100 мм. Вентилятор оборудован обратным клапаном специальной конструкции для предотвращения обратного потока воздуха и возможных теплопотерь при неработающем вентиляторе.	Выходной патрубок вентилятора оснащен специальными выпрямителями потока воздуха, которые снижают турбулентность, увеличивают напор воздуха и способствуют снижению уровня шума. Высокий уровень защиты от воды делаетвентилятор идеальным решением для вентиляции ванной комнаты. Электронные компоненты вентилятора закрываются специальными герметичными крышками.
ДВИГАТЕЛЬ
Высокоэффективный двигатель постоянного тока с низким энергопотреблением максимум 3,4 Вт. Двигатель оборудован электронной защитой от перегрева.	Подшипники не требуют технического обслуживания и содержат достаточное количество смазки для всего срока службы двигателя (более 40 000 часов беспрерывной работы).
РЕЖИМЫ РАБОТЫ ВЕНТИЛЯТОРА 100 КВАЙТ-DMEV DC С ОПЦИЯМИ ШНУРКОВОГО ВЫКЛЮЧАТЕЛЯ, ТАЙМЕРА ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ОТКЛЮЧЕНИЯ, ДАТЧИКОМ ВЛАЖНОСТИ
Выбор и настройка режимов работы вентиляторов моделей 100 Квайт-dMEV DC для модификаций Т, TH, ВТ, ВТН осуществляется установкой DIP-переключателя в требуемое положение. Режимы скоростей Trickle: 1. 0 л/с – вентилятор выключен. 2. 6 л/с – вентилятор работает на 2-й скорости. 3. 8 л/с – вентилятор работает на 3-й скорости. 4. 13 л/с – вентилятор работает на 4-й скорости. Режимы интенсивной работы (Boost): 5. 15 л/с – вентилятор работает на 5-й скорости. 6. max – вентилятор работает на максимальной скорости.	Режим 1. По умолчанию вентилятор работает на Trickle скорости. При срабатывании шнуркового выключателя вентилятор начинает работать на Boost скорости. Режим 2. По умолчанию вентилятор работает на Trickle скорости. При срабатывании выключателя запускается таймер задержки включения, затем вентилятор начинает работать на Boost скорости. При выключении вентилятора запускается таймер задержки выключения. Режим 3. По умолчанию вентилятор работает на Trickle скорости. При срабатывании датчика влажности вентилятор начинает работать на Boost скорости. При уменьшении уровня влажности ниже порогового уровня запускается таймер задержки выключения.
УПРАВЛЕНИЕ
Автоматическое: С помощью электронного блока управления БУ-1-60. Блок управления поставляется отдельно. С помощью таймера "Т": встроенный регулируемый таймер задержки включения и выключения позволяет вентилятору включаться/переходить на интенсивный режим работы через 60 с после срабатывания выключателя, а также позволяет работать в течение от 2 до 30 мин после остановки его выключателем. С помощью датчика влажности и таймера "ТН": если влажность в помещении превысит установленное на датчике значение 60-90%, то вентилятор автоматически включится или повысит скорость и продолжит работу до тех пор, пока влажность не понизится ниже установленного значения. После этого вентилятор отрабатывает время, установленное на таймере, и выключается либо понижает скорость.	Ручное: Вентилятор управляется с помощью комнатного выключателя освещения. Выключатель в комплект поставки не входит. Вентилятор управляется посредством встроенного шнуркового выключателя "B". При потолочном монтаже вентилятора опция не используется.
МОНТАЖНЫЕ ОСОБЕННОСТИ
Вентилятор устанавливается непосредственно в проем вентиляционной шахты. Крепится к стене с помощью шурупов. Может использоваться для потолочного монтажа.	При удаленном размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному патрубку вентилятора осуществляется с помощью хомута.

Характеристики

Параметр	ВЕНТС Квайт-dMEV 100 DC Trickle Low	ВЕНТС Квайт-dMEV 100 DC Trickle Middle	ВЕНТС Квайт-dMEV 100 DC Trickle High	ВЕНТС Квайт-dMEV 100 DC Boost Low	ВЕНТС Квайт-dMEV 100 DC Boost High	Единица измерения
Ток	0.014	0.017	0.028	0.028	0.039	А
Напряжение	220-240	220-240	220-240	220-240	220-240	В
Потребляемая мощность	0.6...0.7	0.8...0.9	1.9...2.1	1.9...2.1	3.0...3.4	Вт
Частота тока	50/60	50/60	50/60	50/60	50/60	Гц
Максимальный расход воздуха	6	8	13	15	23	л/с
Удельная мощность	0.10	0.10	0.10	0.13	0.15	Вт/л/с
Максимальный расход воздуха	22	29	47	54	83	м³/ч
Уровень звукового давления на расст. 3 м	10	11	13	14	21	дБА

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
∅D	99	мм
B	158	мм
H	136	мм
L	81	мм
L1	26	мм

Условное обозначение

ПИКТОГРАММА	УСЛОВНОЕ ОБОЗНАЧЕНИЕ	ОПИСАНИЕ МОДИФИКАЦИИ
	Квайт-dMEV DC 12	Исполнение с безопасным двигателем низкого напряжения 12 В переменного тока.
	Квайт-dMEV DC T	Оборудован регулируемым таймером задержки включения (через 60 с) и отключения (от 2 до 30 минут).
	Квайт-dMEV DC TH	Оборудован регулируемым таймером задержки отключения (от 2 до 30 минут) и датчиком влажности (порог срабатывания 60-90%).
	Квайт-dMEV DC ВТ	Оборудован шнурковым выключателем и регулируемым таймером задержки отключения (от 2 до 30 минут).
	Квайт-dMEV DC ВТН	Оборудован шнурковым выключателем, регулируемым таймером задержки отключения (от 2 до 30 минут) и датчиком влажности (порог срабатывания 60-90%).
