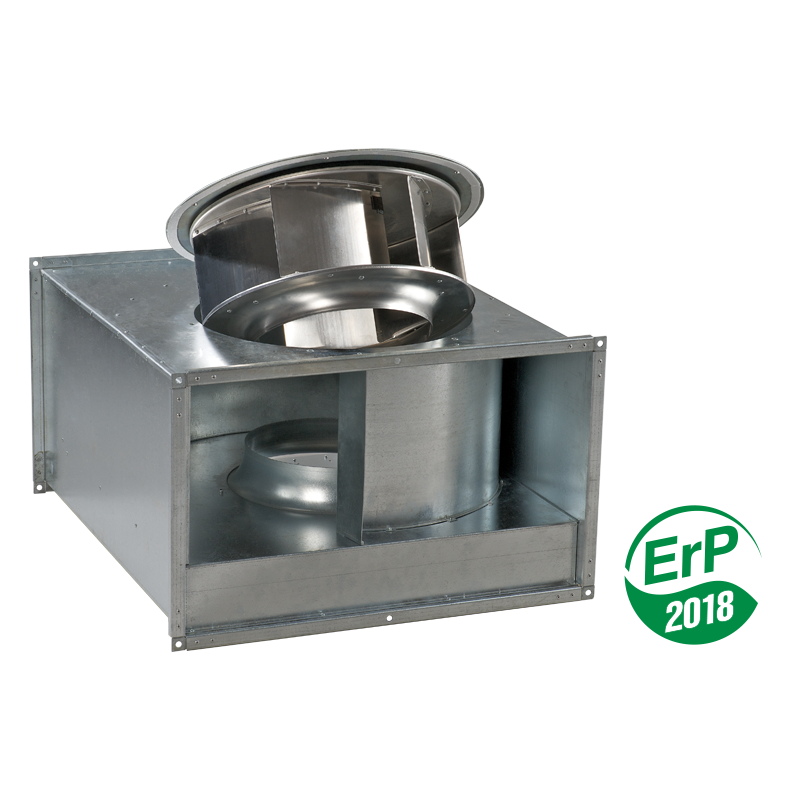

    ВЕНТС ВКП 4Д 700*400

    ВЕНТС ВКП 4Д 700*400
    • ВЕНТС ВКП 4Д 700*400
    zoom
    • ВЕНТС ВКП 4Д 700*400
    Версия для печатиСохранить в PDF
    Канальный центробежный вентилятор. Максимальная производительность - 5580 м3/ч.
    Добавить в проект
    Добавить к сравнению
    • Описание
    • Характеристики
    • График производительности
    • Загрузки
    • Размеры
    • Дополнительные характеристики
    • Условное обозначение
    Описание
    Описание
    ПРИМЕНЕНИЕ
    • Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений при ограниченном пространстве для монтажа.
    • Предназначены для соединения с прямоугольными воздуховодами номинальным сечением 400*200, 500*250, 500*300, 600*300, 600*350, 1000*500 мм.
    КОНСТРУКЦИЯ
    • Корпус вентилятора изготовлен из оцинкованной стали.

    ДВИГАТЕЛЬ

    • Используются 2-х, 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопатками, изготовленное из оцинкованной стали.

    • Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).
    • Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации.
    • Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку.
    • Двигатель в вентиляторе имеет класс защиты IP 44.
    РЕГУЛИРОВКА СКОРОСТИ
    • Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора.
    • Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
    МОНТАЖ
    • Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним.
    • В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
    • Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора).
    • Также необходимо предусмотреть доступ для обслуживания вентилятора.
    • Подача питания на вентилятор осуществляется через наружные клеммы.
    • Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
    Характеристики
    Характеристики
    Параметр ВКП 4Д 700*400
    		 Единица измерения
    Фазность 3 ˜
    Напряжение 400 В
    Частота тока 50 Гц
    Уровень звукового давления на расст. 3 м 57 дБА
    Производительность 5580 м³/ч
    Потребляемая мощность 828 Вт
    Ток 1.62 А
    Частота вращения 1418 мин-1
    Защита IP X4 -
    Масса 41 кг
    Конструкция центробежный -
    Температура перемещаемого воздуха -30 … +60 °С
    Количество полюсов 4 -
    Материал корпуса оцинкованная сталь -
    Ширина 700 мм
    Высота 400 мм
    Канал для прямоугольных каналов -
    Тип приточно-вытяжной -
    Монтаж канальный -
    График производительности
    График производительности
    • Метод подбора:
    • Производительность:
    • Давление:
    Рабочая точка
    • Производительность: --
    • Давление: ---
    Центр загрузок
    Загрузки
    Выберите тип документа
    • Рекламно-полиграфическая продукция
    • Сертификаты
    • Техническая документация
    Название
    Скачать
    Смотреть
    "ВЕНТС ВКП, ВКПИ, ВКПФ, ВКПФИ, ВКП ЕС, ВКПИ ЕС" паспорт 08-2022 (V07RU-05) (pdf 3.61Mb)
    Сертификат ГЗ "Центробежные промышленные вентиляторы ВЕНТС" (pdf 1.42Mb)
    "ВЕНТС ВКП (для прямоугольных каналов), ВКПИ" описание продукта 09-2023 (pdf 2.29Mb)
    Скачать изображение товара в высоком качестве "ВЕНТС ВКП (для прямоугольных каналов) (ErP 2018)" (psd 4.23Mb)
    Декларация соответствия "ВКП (для прямоугольных каналов), ВКПИ" (pdf 1.54Mb)
    Сертификат ГОСТ Р "ВКП,ВКПИ,ВА (свыше 125Вт)" (pdf 343.38Kb)
    Скачать изображение товара в высоком качестве "ВЕНТС ВКП 4Д 1000х500 (ErP 2018)" (psd 4Mb)
    Сертификат ГЗ "Промышленные вентиляторы для прямоугольных каналов ВЕНТС" (pdf 1.27Mb)
    Скачать изображение "ВЕНТС ВКП (для прямоугольных каналов) (ErP 2018)" для Вашего сайта (png 397.46Kb)
    Скачать изображение "ВЕНТС ВКП 4Д 1000х500 (ErP 2018)" для Вашего сайта (png 326.59Kb)
    Размеры
    Характеристики
    ВЕНТС ВКП 4Д 700*400
    Параметр Величина Единица измерения
    B 700 мм
    B1 720 мм
    B2 740 мм
    H 400 мм
    H1 420 мм
    H2 440 мм
    H3 440 мм
    L 753 мм
    Дополнительные характеристики
    Дополнительные характеристики
    Уровень звуковой мощности, А-фильтр Октавные полосы частот, Гц LpA, 3 м дБA LpA, 1 м дБA
      Гц Общ. 63 125 250 500 1000 2000 4000 8000
    LwA ко входу дБА 87 78 75 74 74 80 80 77 74 66 76
    LwA к выходу дБА 91 74 74 78 82 86 85 82 78 71 81
    LwA к окружению дБА 78 56 65 70 70 73 71 70 66 57 67
    Условное обозначение
    Условное обозначение
    Серия Исполнение двигателя Размер фланца (Ш*В)
    Кол-во полюсов Фазность
    ВЕНТС ВКП С: двигатель повышенной мощности 2
    4
    6    		 Е: однофазный
    Д: трехфазный    		 400*200, 500*250, 500*300, 600*300, 600*350, 1000*500, 700*400, 800*500
