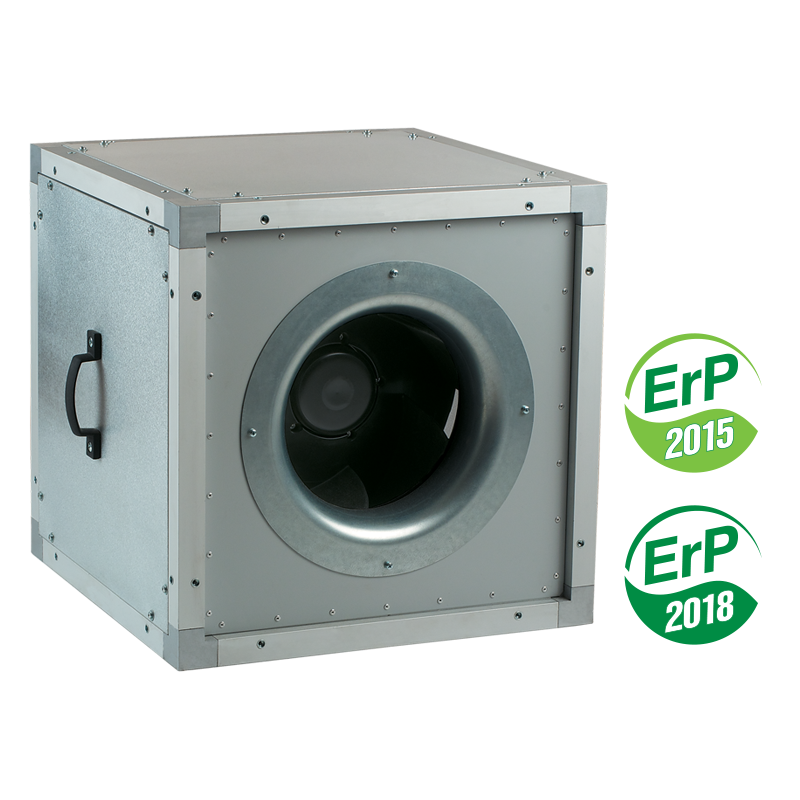

ВЕНТС ВШ 630 ЕС

Канальный центробежный вентилятор в тепло- и звукоизоляционном корпусе оснащенный ЕС-мотором. Максимальная производительность - 16740 м³/ч.

Добавить в проект

Добавить к сравнению

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные диаграммы
Условные обозначения
BIM

Описание

ПРИМЕНЕНИЕ
Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений с высокими требованиями к энергопотреблению и уровню шума. Конструкция вентилятора ВШ ЕС позволяет осуществлять подачу воздуха как линейно, так и под углом 90° благодаря изменяемым положениям съемных панелей	Благодаря корпусу из алюмоцинка, с повышенными коррозионностойкими свойствами и теплоизоляционному материалу, вентилятор можно использовать для наружного монтажа.
КОНСТРУКЦИЯ
Корпус вентилятора изготовлен из алюминиевого каркаса, скрепленного алюминиевыми уголками, и съемных двухслойных панелей из алюмоцинка, которые тепло- и звуколизолированы слоем негорючей минеральной ваты толщиной 20 мм. Присоединительные патрубки, которые также выполняют функцию виброгасящих вставок, могут быть квадратного или круглого сечения.	Присоединительные патрубки круглого сечения оснащены резиновыми уплотнителями. Присоединительные патрубки не входят в комплект поставки и заказываются отдельно.
ДВИГАТЕЛЬ
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения.	ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).
ВСТРОЕННЫЕ ФУНКЦИИ И УПРАВЛЕНИЕ
Управление вентилятором осуществляется при помощи внешнего управляющего сигнала 0 -10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления и других параметров). При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения, и подает ровно столько воздуха, сколько необходимо для вентиляционной системы. Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц).	Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов.
МОНТАЖ
Вентиляторы предназначены для монтажа с квадратными или круглыми воздуховодами при помощи гибкой вставки-переходника соответствующего сечения. Вентилятор может быть зафиксирован при помощи опор, подвесок или кронштейнов.	Вентилятор может устанавливаться в любом положении, при условии, что стрелка на корпусе вентилятора соответствует направлению воздуха в системе. При монтаже необходимо предусмотреть доступ для сервисного обслуживания вентилятора.

ОПЦИИ К ВЕНТИЛЯТОРАМ
ВПГ	ВВГ	КН-ВШ	ВПР-ВШ

Опции к вентиляторам				Размеры, мм
ВПГ	ВВГ	КН-ВШ	ВПР-ВШ	A	A1	B	B1	C	ØD	E	F	G
ВПГ 500/315	ВВГ 500х500	КН-ВШ 315-355	ВПР-ВШ 315-355	490	478	470	458	445	315	458	225	600
ВПГ 500/355	ВВГ 500х500	КН-ВШ 315-355	ВПР-ВШ 315-355	490	478	470	458	445	355	458	225	600
ВПГ 670/400	ВВГ 670x670	КН-ВШ 400-500	ВПР-ВШ 400-500	660	648	640	628	615	400	628	321	770
ВПГ 670/450	ВВГ 670x670	КН-ВШ 400-500	ВПР-ВШ 400-500	660	648	640	628	615	450	628	321	770
ВПГ 670/500	ВВГ 670x670	КН-ВШ 400-500	ВПР-ВШ 400-500	660	648	640	628	615	500	628	321	770
ВПГ 800/560	ВВГ 800x800	КН-ВШ 560-630	ВПР-ВШ 560-630	790	778	770	758	745	560	758	421	900
ВПГ 800/630	ВВГ 800x800	КН-ВШ 560-630	ВПР-ВШ 560-630	790	778	770	758	745	630	758	421	900


Вариант применения вентилятора ВШ ЕС в спортивном зале	Вариант применения вентилятора ВШ ЕС в офисном помещении

Характеристики

Параметр	ВШ 630 ЕС	Единица измерения
Двигатель повышенной мощности	нет	-
Фазность	3	˜
Напряжение	400	В
Частота тока	50/60	Гц
Уровень звукового давления на расст. 3 м	50	дБА
Потребляемая мощность	2750	Вт
Частота вращения	1300	мин^-1
Ток	4.3	А
Защита	IP X4	-
Максим. расход воздуха при перпендикулярном потоке	16740	м³/ч
Макс. расход воздуха при прямом потоке	15903	м³/ч
Диаметр воздуховода	630	мм
Мотор EC	да	-
Конструкция	центробежный	-
Масса	69	кг
Температура перемещаемого воздуха	-25 ... +55	°С
Исполнение в звуко- теплоизолированном корпусе	да	-
Материал корпуса	алюмоцинк, алюминий	-
Канал	для круглых каналов	-
Тип	приточно-вытяжной	-
Монтаж	канальный	-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
A	800	мм

Дополнительные диаграммы

Точка	Мощность, Вт
1	1779
2	2509
3	2750
4	2651
5	1060
6	1495
7	1648
8	1584
9	581
10	819
11	902
12	868
13	273
14	385
15	425
16	408

Уровень звуковой мощности		Октавные полосы частот, Гц
	Гц	Общ.	63	125	250	500	1000	2000	4000	8000
L_wA ко входу	дБ(А)	82	52	72	77	74	77	73	68	64
L_wA к выходу	дБ(А)	78	58	70	71	72	72	67	65	59
L_wA к окружению	дБ(А)	71	41	67	63	63	61	60	50	40

ƞ, (%)		КИ		КЭ		N		ВРО		(кВт)		(A)		(м³/ч)		(Па)		(об/мин^-1)		СК
67.2		А		статический		73.1		Да		2.750		4.3		10850		601		1300		1

Условные обозначения

Серия	Диаметр турбины	Двигатель
ВЕНТС ВШ	315; 355; 400; 450; 500; 560; 630	ЕС - синхронный мотор с электронным управлением

Параметры ErP
Общая эффективность	η,(%)
Категория измерений	КИ
Категория эффективности	КЭ
Стадия эффективности	N
Встроенный регулятор оборотов	ВРО
Мощность	кВт
Ток	A
Максимальный расход воздуха	(м³/ч)
Статическое давление	(Па)
Скорость	(об/мин^-1)
Специф. коэффициент	СК
