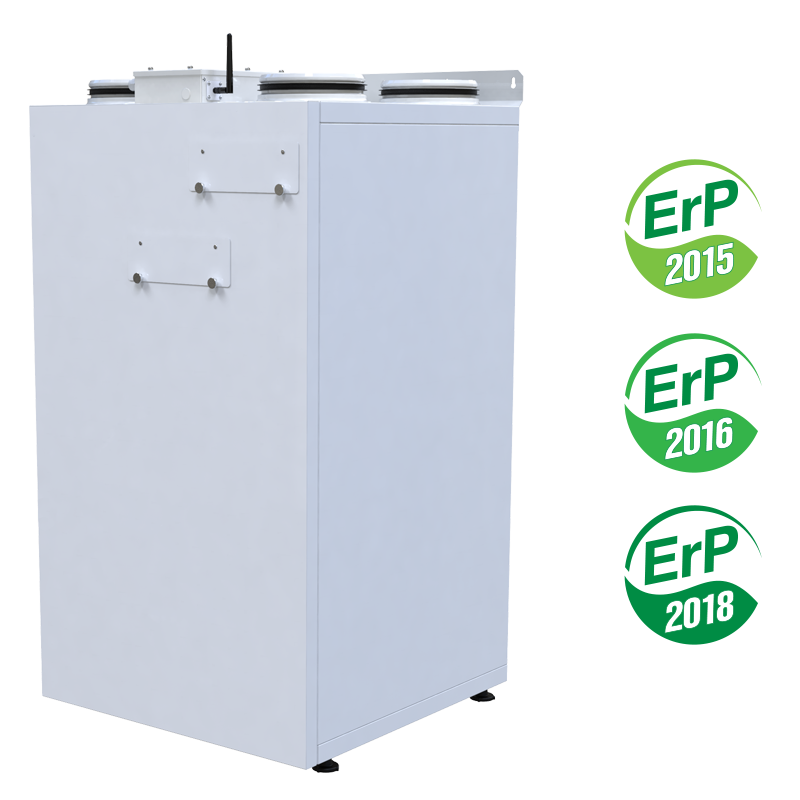

ВЕНТС ВУЭ 160 ВБ EC

Приточно-вытяжная установка производительностью до 200 м³/ч в звуко- и теплоизолированном корпусе. Эффективность рекуперации – до 92 %.

Добавить в проект

Добавить к сравнению

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные характеристики
Условное обозначение
Принадлежности

Описание

ОПИСАНИЕ

Воздухообрабатывающие установки представляют собой полностью завершенные вентиляционные агрегаты с рекуперацией тепла, обеспечивающие фильтрацию воздуха, подачу свежего воздуха и удаление загрязненного.
Тепло, содержащееся в вытяжном воздухе, используется для нагрева приточного воздуха в высокоэффективном пластинчатом рекуператоре.

Установки предназначены для использования в качестве энергоэффективного решения для вентиляции и отопления частных домов и квартир и совместимы с воздуховодами круглого сечения диаметром 125, 160, 200 мм.

КОРПУС

Выполнен из высококачественной стали с полимерным покрытием и снабжен внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм, 25 мм, 30 мм, 40 мм (в зависимости от модели установки).

ФИЛЬТР

Потоки приточного и вытяжного воздуха проходят очистку в панельных фильтрах класса F7 и G4 соответственно.
В установках ВУТ/ВУЭ 250 ВБ ЕС для очистки приточного и вытяжного воздуха применяются фильтры G4.
Для очистки приточного воздуха опционально доступен фильтр F7.

ВЕНТИЛЯТОРЫ

Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели с внешним ротором, оборудованные центробежным рабочим колесом с назад загнутыми лопатками.
Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.

ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90 %).

РЕКУПЕРАТОР

Установки ВУТ В(Б) ЕС оборудованы противоточным рекуператором, выполненным из полистирола.
В холодный период года тепло вытяжного воздуха передается приточному воздуху, что снижает потери тепла за счет вентиляции.
При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию.
В теплый период года тепло уличного воздуха передается вытяжному воздуху.
Таким образом, приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.

Установки ВУЭ В(Б) ЕС оборудованы противоточным энтальпийным рекуператором.
В холодный период года тепло и влага вытяжного воздуха передаются приточному воздуху сквозь энтальпийный рекуператор, что снижает потери тепла за счет вентиляции.
В теплый период года тепло и влага уличного воздуха передаются сквозь энтальпийный рекуператор вытяжному воздуху.
Таким образом, приточный воздух попадает в помещение более прохладным и сухим, что существенно снижает нагрузку на кондиционер.

БАЙПАС

Установки ВУТ/ВУЭ ВБ ЕС оснащены байпасом для летнего проветривания (охлаждение помещения за счет прохладного воздуха с улицы).

АВТОМАТИКА

Установки ВУТ/ВУЭ В(Б) ЕС А21 оснащены встроенной системой автоматики.
А21 контроллер дает возможность интегрировать установку к системе Умный дом или BMS (Building Management System).
Дистанционная панель управления в комплект не входит (приобретается отдельно).
Для управления установкой через Wi-Fi необходимо скачать мобильное приложение VENTS AHU.

ЗАЩИТА ОТ ОБМЕРЗАНИЯ

В установках ВУТ/ВУЭ 160/350/550 ВБ ЕС А21 есть возможность подключить нагреватель преднагрева для защиты установки от обмерзания.

Установка ВУТ 250 ВБЕ ЕС А21 оборудована встроенным преднагревом для защиты от обмерзания.

УПРАВЛЕНИЕ И АВТОМАТИКА

Функции	A21
Дистанционная панель управления проводная	Опция (А22)
Управление с помощью дистанционной LCD-панели проводной	Опция (А25)
Дистанционная панель управления беспроводная	Опция (А22 Wi-Fi)
BMS	RS-485 WI-FI Ethernet MODBUS (RTU, TCP)
Сервис Vents Cloud Server	+
Управление по мобильному приложению через Wi-Fi	+
Защита от обмерзания	+
Байпас	Авто + ручной
Работа по недельному расписанию	+
Индикация замены фильтров	По таймеру фильтра
Индикация замены фильтров	По прессостату загрязненности (только ВУТ/ВУЭ 550 ВБ ЕС А21)
Индикация аварии	+
Переключение скорости	+
Таймер	+
Датчик RH%	Опция
Датчик CO₂	Опция
Датчик VOC	Опция
Датчик PM2.5	Опция
Режим Boost	+
Режим «Камин»	+
Подключение преднагрева	Опция (в ВУТ 250 ВБЕ ЕС – встроенный преднагрев)
Подключение догрева	Опция
Подключение охладителя	Опция
Датчик пожарной сигнализации	Опция
Контроль минимальной температуры приточного воздуха	+

МОНТАЖ

Установки предназначены для настенного и напольного монтажа.

Доступ для обслуживания установок и фильтров возможен с правой и левой стороны.

КОНСТРУКЦИЯ УСТАНОВКИ

ВУТ 350 ВБ ЕС

ВУТ(Э) 250 ВБЕ ЕС Л/П

ВАРИАНТ ПРИМЕНЕНИЯ

Характеристики

Параметр	ВУЭ 160 ВБ EC	Единица измерения
Фазность	1	˜
Напряжение	230	В
Максимальная мощность установки	57	Вт
Максимальный ток установки	0.5	А
Частота тока	50/60	Гц
Производительность	200	м³/ч
Частота вращения	3770	мин^-1
Эффективность рекуперации	76...92	%
Температура перемещаемого воздуха	-25 ... +40	°С
Масса	36	кг
Уровень звукового давления на расст. 3 м	24	дБА
Материал корпуса	сталь окрашенная	-
Нагрев	без нагрева	-
Изоляция	20 мм, минеральная вата	-
Фильтр: вытяжка	G4	-
Фильтр: приток	F7 (G4*)	-
Материал рекуператора	энтальпийный	-
Тип рекуператора	противоточный	-
Класс энергоэффективности	A	-
Диаметр подключения	125	мм
Монтаж	напольный, настенный	-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
∅D	125	мм
B	330	мм
H	580	мм
L	600	мм

Дополнительные характеристики

Точка	Мощность, Вт	Уровень звукового давления на расстоянии 3 м (1 м), дБА
1	57	24 (34)
2	56	23 (33)
3	54	23 (33)
4	28	20 (30)
5	27	20 (30)
6	26	20 (30)
7	14	13 (23)
8	13	13 (23)
9	13	13 (23)

Уровень звуковой мощности по фильтру А		Общ.	Октавные полосы частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Уровень звуковой мощности по фильтру А		дБА	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA ко входу притока	дБА	52	28	46	49	41	35	33	36	29
L_wA к выходу притока	дБА	60	32	52	58	47	37	36	41	35
L_wA ко входу вытяжки	дБА	51	27	45	49	41	36	32	35	29
L_wA к выходу вытяжки	дБА	60	31	50	59	48	36	36	41	32
L_wA к окружению	дБА	45	25	41	42	34	31	28	27	22	24	34

Определение температуры воздуха после рекуператора:

t = t_нар + k_рек * (t_выт - t_нар) / 100,

где
t_нар - температура наружного воздуха, °С;
t_выт - температура вытяжного воздуха, °С;
k_рек - эффективность рекуператора (по диаграмме), %

Условное обозначение

Серия	Номинальная производительность, м³/ч	Особенности монтажа	Исполнение корпуса	Байпас	Тип двигателя	Сторона обслуживания*	Управление
ВУТ: вентиляция с рекуперацией тепла ВУЭ: вентиляция с рекуперация энергии	160, 250, 350, 550	В: вертикальный	– по умолчанию	_: без байпаса Б: с байпасом	ЕС: синхронный двигатель с электронным управлением	Л: левая П: правая	А21

* Только для ВУТ 250 ВБ ЕС Л/П

Принадлежности

Тип	Панельный фильтр G4	Панельный фильтр F7	Панель управления LCD	Панель управления	Панель управления с Wi-Fi	Внутренний датчик влажности	Датчик CO₂ с индикацией	Датчик CO₂	Датчик влажности

ВУТ 160 ВБ ЕС A21	СФ 285х195х10 G4	СФ 285х195х10 F7	A25	A22	A22 Wi-Fi	HV2	CO2-1	CO2-2	HR-S
ВУЭ 160 ВБ ЕС A21
ВУТ 250 ВБ EC A21	СФ 340х170х48 G4	СФ 340х170х48 F7
ВУЭ 250 ВБ EC A21
ВУТ 350 ВБ EC A21	СФ 500х196х40 G4	СФ 500х196х40 F7
ВУЭ 350 ВБ EC A21
ВУТ 550 ВБ ЕС A21	СФ 630х198х40 G4	СФ 630х198х40 F7
ВУЭ 550 ВБ ЕС A21

Тип	Датчик VOC (0-10 B)	Датчик CO₂ (0-10 B)	Датчик влажности (0-10 В)	Кухонная вытяжка	Электро-нагреватель преднагрева	Электро-нагреватель догрева	Сифон гидравлический	Воздушный клапан	Электропривод

ВУТ 160 ВБ ЕС A21	DPWQ30600	DPWQ40200	DPWС11200	КН-1	НКП-125 А21 В.2	НКД-125 А21 В.2	СГ-32	КРВ 125	LF230
ВУЭ 160 ВБ ЕС A21					НКП-125 А21 В.2	НКД-125 А21 В.2	–	КРВ 125
ВУТ 250 ВБ EC A21					–	НКД-160 А21 В.2	СГ-32	КРВ 160
ВУЭ 250 ВБ EC A21					–		–
ВУТ 350 ВБ EC A21					НКП-160 А21 В.2		СГ-32
ВУЭ 350 ВБ EC A21					НКП-160 А21 В.2		–
ВУТ 550 ВБ ЕС A21					НКП-200 А21 В.2	НКД-200 А21 В.2	СГ-32	КРВ 200
ВУЭ 550 ВБ ЕС A21					НКП-200 А21 В.2	НКД-200 А21 В.2	–	КРВ 200
