ВЕНТС ВУТ 1500 ПБ ЕС A21

Версия для печати Сохранить в PDF

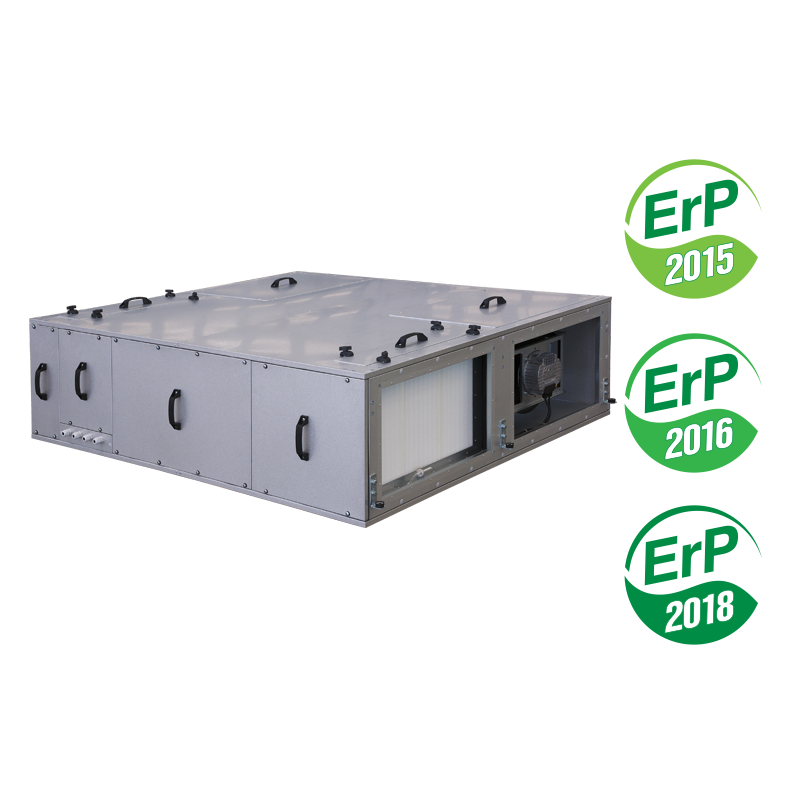

Потолочная приточно-вытяжная установка с рекуперацией тепла.
Номинальная производительность – 1900 м³/ч.

Добавить в проект

Добавить к сравнению

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные характеристики
Условное обозначение
Принадлежности

Описание

ОПИСАНИЕ

Благодаря продуманному расположению вентиляторов, рекуператоров и фильтров установки компактны и легко монтируются в небольших помещениях на чердаке, в потолочных пустотах и подвесных потолках.

Установки могут также комплектоваться электрическими и водяными нагревателями, заслонками для регулировки расхода воздуха и Nox-фильтрами.

КОРПУС

Корпус изготовлен из стали с алюмоцинковым покрытием с тепло- и звукоизоляцией из минеральной ваты толщиной 40 мм.
Класс коррозионной стойкости C4 в соответствии со стандартом ISO 12944.

Каждая модель доступна в левостороннем и правостороннем исполнении.
Доступ для сервисного обслуживания с обеих сторон и снизу.
Установки предназначены для внутреннего монтажа.

ФИЛЬТР

Для фильтрации приточного и вытяжного воздуха установка оборудована двумя панельными фильтрами с классом очистки G4.
Приточный фильтр класса фильтрации F7 доступен в качестве опции.

ВЕНТИЛЯТОРЫ

Вентиляторы с ЕС-двигателями (соответствуют ErP).
Крыльчатки с загнутыми назад лопатками.

Низкое энергопотребление на любой скорости, низкий уровень шума и стабильная работа в любых климатических условиях.

РЕКУПЕРАТОР

В установках применяется высокоэффективный противоточный рекуператор из полистирола.
Дренажный поддон из нержавеющей стали на притоке и вытяжке.

БАЙПАС

Автоматическая байпасная заслонка рекуператора с приводом Belimo обеспечивает активную защиту от обмерзания, функции естественного нагрева и охлаждения.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установки оснащены встроенной системой автоматики.
Контроллер А21 дает возможность интегрировать установку в системы «Умный дом» или BMS (Building Management System).
Дистанционная панель управления в комплект не входит (приобретается отдельно).
Для управления установкой через Wi-Fi необходимо скачать мобильное приложение VENTS AHU.

Функции	A21
Дистанционная панель управления проводная	Опция (А22)
Управление с помощью дистанционной LCD-панели проводной	Опция (А25)
Дистанционная панель управления беспроводная	Опция (А22 Wi-Fi)
BMS	RS-485 Wi-Fi Ethernet MODBUS (RTU, TCP)
Управление по мобильному приложению через Wi-Fi	+
Сервис Vents Cloud Server	+
Защита от обмерзания	+
Байпас	Авто + ручной
Работа по недельному расписанию	+
Индикация замены фильтров	По таймеру фильтра
Индикация замены фильтров	По прессостату загрязненности
Индикация аварии	+
Переключение скорости	+
Таймер	+
Датчик RH%	Опция
Датчик CO₂	Опция
Датчик VOC	Опция
Датчик PM2.5	Опция
Режим Boost	+
Режим «Камин»	+
Подключение преднагрева	Опция
Подключение догрева	Опция
Подключение охладителя	Опция
Датчик пожарной сигнализации	Опция
Контроль минимальной температуры приточного воздуха	+

РЕГУЛИРОВКА ТЕМПЕРАТУРЫ

Автоматическая регулировка температуры приточного/вытяжного воздуха (все установки) или по комнатной температуре (с панелью A25).
Автоматическая/ручная регулировка байпаса для нагрева, естественного охлаждения и защиты от обмерзания.
Выходы на А21 автоматике для электрического (симисторный регулятор мощности) либо водяного (трехходовой клапан + насос) преднагрева и/или догрева.

Подсоединение охладителей (опционально фреоновый или водяной).
Защита водяного нагревателя с помощью датчика температуры обратного теплоносителя и термостата защиты от обмерзания.
Защита электрического нагревателя от перегрева двумя термоконтактами: 50 °C с автоматическим перезапуском и 90 °C с ручным перезапуском.

ДРУГИЕ ОСОБЕННОСТИ

Индикация замены фильтра по реле давления.
Инженерное меню, защищенное паролем (только для панели A25).

Подключение внешней заслонки.
Вход пожарной сигнализации.

Характеристики

Параметр	ВУТ 1500 ПБ ЕС A21	Единица измерения
Фазность	1	˜
Напряжение	230	В
Потребляемая мощность	920	Вт
Частота тока	50/60	Гц
Потребляемый ток	4	А
Производительность	1900	м³/ч
Частота вращения	3000	мин^-1
Уровень звукового давления на расст. 3 м	29	дБА
Температура перемещаемого воздуха	-25 ... +40	°С
Размер патрубка	600х350	мм
Нагрев	электрический, водяной	-
Материал корпуса	алюмоцинк	-
Изоляция	40 мм, минеральная вата	-
Фильтр: вытяжка	G4 (F7*)	-
Фильтр: приток	G4 (F7*)	-
Масса	215	кг
Материал рекуператора	полистирол	-
Тип рекуператора	противоточный	-
Класс энергоэффективности	A+	-
Монтаж	скрытый, потолочный	-
Опция*		-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
L	1646	мм
W	1500	мм
H	480	мм

Дополнительные характеристики

Уровень звуковой мощности по фильтру А		Общ.	Октавные полосы частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Уровень звуковой мощности по фильтру А		дБА	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA ко входу притока	дБА	52	57,3	53,6	53,5	47,8	47,2	43,5	41,3	32,7
L_wA к выходу притока	дБА	76,4	62,3	61,6	65,5	66,8	70,2	71,5	69,3	61,7
L_wA ко входу вытяжки	дБА	52	57,3	53,6	53,5	47,8	47,2	43,5	41,3	32,7
L_wA к выходу вытяжки	дБА	75,4	61,3	60,6	64,5	65,8	69,2	70,5	68,3	60,7
L_wA к окружению	дБА	49	56,3	53,6	54,5	39,8	39,2	40,5	37,3	30,7	29	39

Условное обозначение

Серия	Номинальная производительность, м³/ч	Тип монтажа	Байпас	Тип двигателя	Автоматика	Аксессуары
ВЕНТС ВУТ	1500; 2500; 3500	П: подвесной	Б: с байпасом	EC: синхронный двигатель с электронным управлением	A21	По умолчанию оснащена дифференциальным реле давления для контроля загрязнения фильтров (DTV)

Принадлежности

	Панель управления	Панель управления	Панель управления	Электрический нагреватель	Электрический нагреватель	Электрический нагреватель

ВУТ 1500 ПБ ЕС A21	A22	A22 WiFi	A25	HE 600x350-5,1-1 A21	HE 600х350-9,0-3 А21	HE 600х350-12,0-3 А21
ВУТ 2500 ПБ ЕС A21
ВУТ 3500 ПБ ЕС A21

	Фреоновый охладитель	Водяной охладитель	Нагреватель водяной	Воздушная заслонка	Панельный фильтр F7	Панельный фильтр G4

ВУТ 1500 ПБ ЕС A21	ОФ 600х350-3	ОВ 600х350-3	НВ 600х350-2	RRV P600x350	СФ 196x384x40 F7 6	СФ 196x384x40 G4 6
ВУТ 2500 ПБ ЕС A21					СФ 196x384x40 F7 6	СФ 196x384x40 G4 6
ВУТ 3500 ПБ ЕС A21					СФ 253x603x48 F7 4	СФ 253x603x48 G4 4

	Электропривод	Трехходовой шаровой клапан с электроприводом	Смесительный узел для водяного нагревателя	Реле давления фильтра	Гибкое соединение воздуховодов	Канальный шумоглушитель	Круглый фланец

ВУТ 1500 ПБ ЕС A21	TF 230	Belimo R3020-4-B1+LR24A-SR	УСВК 3/4-4	DTV 500	ВВГ АВ 600x350	СР 600x350	ФП АВ 600x350-315
ВУТ 2500 ПБ ЕС A21		Belimo 600x350 R3020-6P3-B1+LR24A-SR	УСВК 3/4-6
ВУТ 3500 ПБ ЕС A21		Belimo 600x350 R3020-6P3-B1+LR24A-SR	УСВК 3/4-6

	Комнатный датчик CO₂ с индикацией	Канальный датчик CO₂	Датчик влажности	Датчик влажности	Внешний датчик VOC (0-10 В)	Внешний датчик CO₂ (0-10 В)	Внешний датчик влажности (0-10 В)

ВУТ 1500 ПБ ЕС A21	CO2-1	KCO2-2	HV2	HRS	DPWQ30600	DPWQ40200	DPWС11200
ВУТ 2500 ПБ ЕС A21
ВУТ 3500 ПБ ЕС A21
