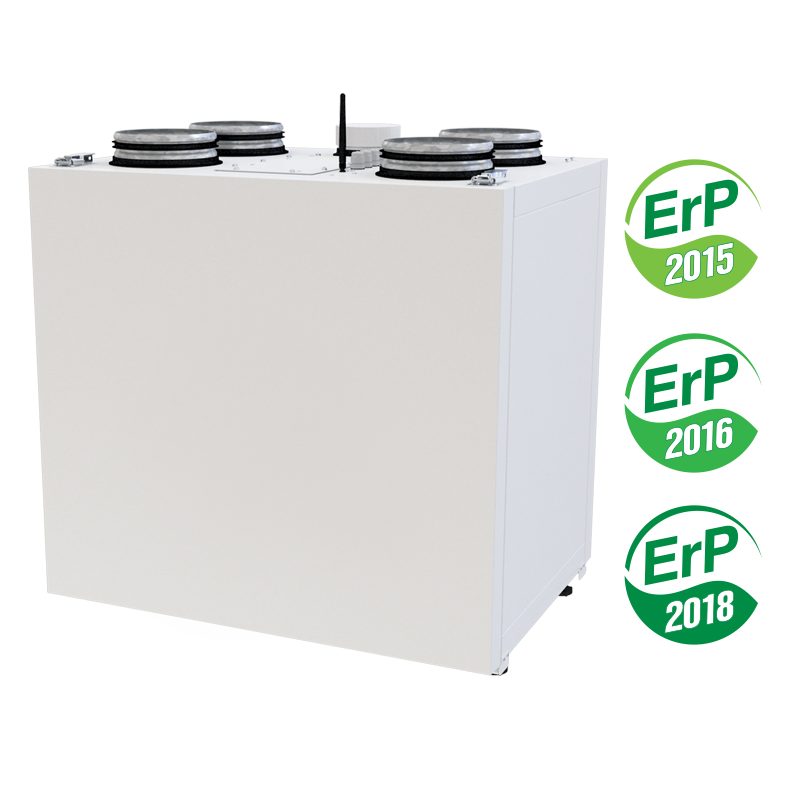

ВЕНТС ВУТР 200 В2Э ЕС

Приточно-вытяжная установка производительностью до 270 м³/ч в звуко- и теплоизолированном корпусе. Эффективность рекуперации – до 92 %.

Добавить в проект

Добавить к сравнению

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные характеристики
Условное обозначение
Аксессуары

Описание

ОПИСАНИЕ

Приточно-вытяжные установки ВУТР ВЭ ЕС представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию и подачу свежего воздуха в помещение и удаление загрязненного.
При этом тепло вытяжного воздуха передается приточному воздуху посредством роторного рекуператора.
Применяются в системах вентиляции и кондиционирования в коммерческих, офисных и других общественных или промышленных помещениях, требующих экономичного решения и управляемой системы вентиляции.

Применение ЕС-двигателей позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.
Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 125, 160 и 200 мм.

МОДИФИКАЦИИ

ВУТР ВЭ ЕС – модель с электрическим нагревателем.

КОРПУС

Изготовлен из оцинкованной стали с внутренней тепло- и звукоизоляцией из минеральной ваты.

Толщина изоляции ВУТР 200 В2Э ЕС составляет 20 мм, а ВУТР 280, 400 и 600 ВЭ ЕС – 40 мм.

КУХОННАЯ ВЫТЯЖКА

ФИЛЬТР

Все установки оборудованы пятым патрубком для подсоединения воздуховода от кухонной вытяжки (см. раздел «Вариант применения»).
Отличительной особенностью ВУТР 200 ВЭ2 ЕС является возможность присоединения кухонной вытяжки КН-1 (приобретается отдельно) непосредственно к установке.

Для фильтрации приточного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 и F7.
Очистка вытяжного воздуха осуществляется встроенным фильтром со степенью очистки G4.

ВЕНТИЛЯТОРЫ

Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели с внешним ротором, оборудованные центробежным рабочим колесом.
Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.

ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90 %).

РОТОРНЫЙ РЕГЕНЕРАТОР

Принцип работы роторного регенератора

Представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, уложенной таким образом, что приточный и вытяжной воздушные потоки проходят сквозь него.
При вращении лента, из которой выполнен регенератор, контактирует сначала с приточным, а затем с вытяжным воздушными потоками.
Вследствие этого она поочередно нагревается и охлаждается, и таким образом передает тепло и влагу от теплого воздушного потока холодному.
Преимуществами роторного регенератора перед пластинчатыми рекуператорами является отсутствие конденсата, поддержание комфортной влажности воздуха и высокая стойкость к обмерзанию.

НАГРЕВАТЕЛЬ

Установки ВУТР В(2)Э ЕС оборудованы электрическим нагревателем.
Нагреватели оборудованы средствами защиты для обеспечения надежной работы установки.

Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается нагреватель, который подогревает воздух, поступающий в помещение.

АВТОМАТИКА

Установки ВУТР В(2)Э ЕС 21 оснащены встроенной системой автоматики.
А21 контроллер дает возможность интегрировать установку к системе Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит (приобретается отдельно).
Для управления установкой через Wi-Fi необходимо скачать мобильное приложение VENTS AHU.

УПРАВЛЕНИЕ И АВТОМАТИКА

Функции	A21
Управление по мобильному приложению через Wi-Fi	+
Управление с помощью дистанционной панели проводной	А22 (опция)
Управление с помощью дистанционной панели беспроводной	А22 Wi-Fi (опция)
Управление с помощью дистанционной LCD-панели проводной	А25 (опция)
BMS	RS-485
	Wi-Fi
	Ethernet
	MODBUS (RTU, TCP)
Сервис Vents Cloud Server	+
Переключение скорости	+
Индикация замены фильтров	по счетчику моточасов
Индикация аварии	полное описание аварии в мобильном приложении
Работа по недельному расписанию	+
Таймер	+
Режим Boost	+
Режим Камин	+
Подключение догрева	В моделях Э – встроенный, внешний не подключается
Подключение охладителя	Опция
Подключение кухонной вытяжки	Опция
Контроль минимальной температуры приточного воздуха	+
Контроль влажности	Опция
Контроль CO₂	Опция
Контроль VOC	Опция
Подключение датчика пожарной сигнализации	Опция

*Опция – функционал доступен при приобретении соответствующего аксессуара.

МОНТАЖ

Приточно-вытяжная установка крепится на стене либо устанавливается на пол.
Доступ к установкам и фильтрам для обслуживания осуществляется со стороны передней панели.

При монтаже передняя сервисная и задняя панели могут меняться местами, обеспечивая таким образом левое либо правое подключение.

ВАРИАНТ ПРИМЕНЕНИЯ

Характеристики

Параметр	ВУТР 200 В2Э ЕС	Единица измерения
Фазность	1	˜
Напряжение	230	В
Максимальная мощность установки	818	Вт
Максимальный ток установки	4.0	А
Частота тока	50/60	Гц
Максимальная мощность электрического нагревателя	700	Вт
Максимальный ток установки без нагревателя	1.0	А
Максимальный ток установки электрического нагревателя	3.0	А
Производительность	270	м³/ч
Частота вращения	1800	мин^-1
Максимальная мощность установки без нагревателя	118	Вт
Эффективность рекуперации	76...92	%
Температура перемещаемого воздуха	-25 ... +40	°С
Уровень звукового давления на расст. 3 м	28	дБА
Материал корпуса	сталь окрашенная	-
Изоляция	20 мм, минеральная вата	-
Фильтр: вытяжка	G4	-
Фильтр: приток	G4, F7	-
Диаметр подключаемого воздуховода	125	мм
Масса	48	кг
Тип рекуператора	роторный	-
Материал рекуператора	алюминий	-
Класс энергоэффективности	A	-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
∅D	125	мм
B	347	мм
H	700	мм
H1	901	мм
L	600	мм

Дополнительные характеристики

Уровень звуковой мощности по фильтру А		Общ.	Октавные полосы частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Уровень звуковой мощности по фильтру А		дБА	63	125	250	500	1000	2000	4000	8000
L_WA ко входу притока	дБА	54	48	42	51	44	41	40	39	31
L_WA к выходу притока	дБА	69	34	45	54	61	64	64	59	54
L_WA ко входу вытяжки	дБА	54	48	41	52	43	33	32	34	30
L_WA к выходу вытяжки	дБА	61	32	40	51	57	53	55	53	47
L_WA к окружению	дБА	49	25	41	43	43	39	38	35	24	28	38

Определение температуры воздуха после рекуператора:

t = t_нар + k_рек * (t_выт - t_нар) / 100,

где
t_нар - температура наружного воздуха, °С;
t_выт - температура вытяжного воздуха, °С;
k_рек - эффективность рекуператора (по диаграмме), %

Условное обозначение

Серия	Тип рекуператора	Номинальная производительность, м³/ч	Тип монтажа	Толщина изоляции	Тип нагревателя	Тип двигателя	Автоматика
ВЕНТС ВУТ	Р: роторный	200; 280; 400; 600	В: вертикальный	_: 40 мм 2: 20 мм	Э: электрический	ЕС: синхронный двигатель с электронным управлением	А21

Аксессуары

Тип	Панельный фильтр G4	Панельный фильтр F7	Панель управления LCD	Панель управления	Панель управления с Wi-Fi	Датчик VOC (0-10 В)	Датчик CO₂ (0-10 В)	Датчик влажности (0-10 В)	Датчик влажности (NO)
Тип
ВУТР 200 В2Э EC A21	СФ 284х103х60 G4	СФ 284х103х60 F7	А25	А22	А22 Wi-Fi	DPWQ 30600	DPWQ 40200	DPWC 11200	HR-S
ВУТР 280 ВЭ EC A21	СФ 400х196х40 G4	СФ 400х196х40 F7
ВУТР 400 ВЭ EC A21	СФ 436х196х40 G4	СФ 436х196х40 F7
ВУТР 600 ВЭ EC A21	СФ 536х220х40 G4	СФ 536x220x40 F7

Тип	Датчик влажности (0-10 В)	Кухонная вытяжка	Шумоглушители		Обратные клапаны	Воздушные заслонки	Хомуты	Электрический привод

ВУТР 200 В2Э EC A21	HV-2	KH-1	СР 125	СРФ 125	КОМ 125	КРВ 125	Х 125	LF230	TF230
ВУТР 280 ВЭ EC A21
ВУТР 400 ВЭ EC A21			СР 160	СРФ 160	КОМ 160	КРВ 160	Х 160
ВУТР 600 ВЭ EC A21			СР 200	СРФ 200	КОМ 200	КРВ 200	Х 200
