ВЕНТС ВВГ 700х400
- Описание
- Характеристики
- Загрузки
- Размеры
- Условные обозначения
ПРИМЕНЕНИЕ | КОНСТРУКЦИЯ |
Гибкие вставки предназначены для исключения передачи вибрации от вентиляторов или вентиляционных установок к воздуховоду, а также для частичной компенсации температурной деформации в трассе воздуховода. Применяются в вентиляционных установках, перемещающих воздух в интервале температур от -40 °С до +80 °С. Совместимы с воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500 и 1000х500 мм. |

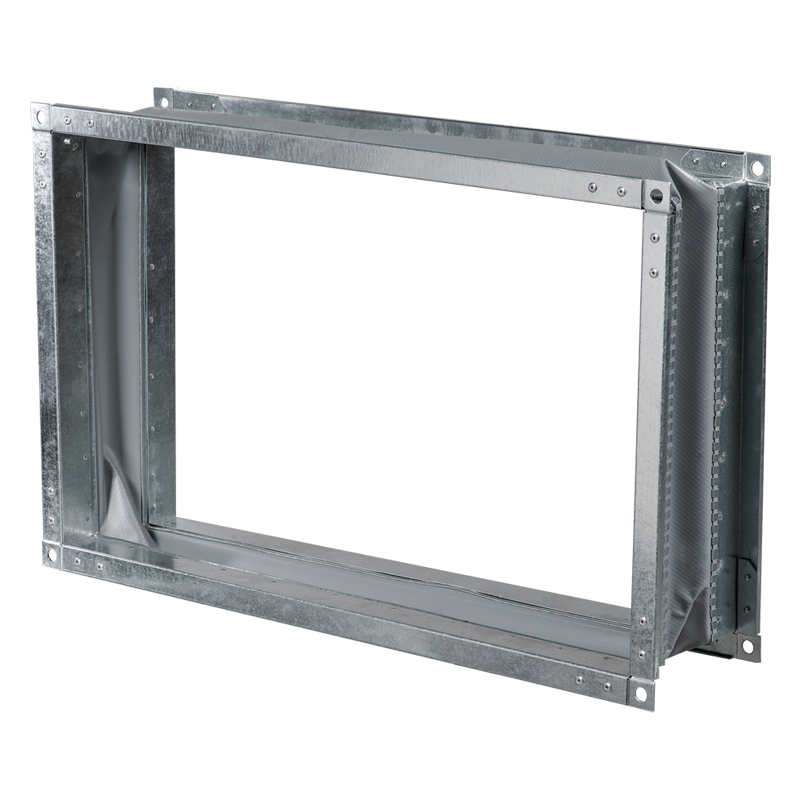

Гибкие вставки представляют собой два фланца, соединенных между собой виброизолирующим материалом выполнены из оцинкованного листа и полиэтиленовой ленты, укрепленной полиамидной текстильной тканью. Вставки не предназначены для механической нагрузки, их нельзя использовать в качестве несущей конструкции. |
МОНТАЖ | |
Монтаж гибких вставок в систему вентиляции проводится путем крепления торцевых фланцев к ответным фланцам в вентиляционной системе. Крепление осуществляется при помощи оцинкованных болтов и скоб. |
Параметр |
ВВГ 700х400 |
Единица измерения |
---|---|---|
Размер патрубка | 700х400 | мм |
Материал корпуса | оцинкованный лист, полиэтиленовая лента, полиамидная текстильная ткань | - |
Ширина | 700 | мм |
Высота | 400 | мм |
Канал | для прямоугольных каналов | - |
Масса | 2.4 | кг |
Параметр | Величина | Единица измерения |
---|---|---|
B | 700 | мм |
B1 | 720 | мм |
B2 | 740 | мм |
H | 400 | мм |
H1 | 420 | мм |
H2 | 440 | мм |
Серия | Размер фланца (ШхВ), мм | |
---|---|---|
ВВГ |
400х200; 500х250; 500х300; 600х300; 600х350; 700х400; 800х500; 900х500; 1000х500 |
