Осевые струйные вентиляторы для крытых парковок ВЕНТС JAF

Описание

ПРИМЕНЕНИЕ	ВАРИАНТЫ ИСПОЛНЕНИЯ
Осевые струйные вентиляторы JAF предназначены для общеобменной вентиляции подземных и полуоткрытых паркингов, проветривания туннелей, обеспечения отвода дыма в случае пожара, являясь частью системы дымоудаления. Создают высокоскоростную струю для перемещения воздуха в нужном направлении.	Однонаправленные односкоростные (U); Однонаправленные двухскоростные (U); Реверсивные односкоростные (R); Реверсивные двухскоростные (R).
КОНСТРУКЦИЯ	ДВИГАТЕЛЬ
Корпус вентилятора JAF изготовлен из стали и имеет полимерное покрытие. Для заказа доступны вентиляторы в двух вариантах исполнения корпуса: цилиндрическом и восьмиугольном. Вентилятор в восьмиугольном корпусе имеет уменьшенные габариты по высоте, откидной люк для электромонтажа с невыпадающими болтами и разъемную среднюю часть для технического обслуживания. Внутри корпуса установлены кронштейны для крепления двигателя, выполняющие функцию направляющего аппарата, который равномерно распределяет поток воздуха, тем самым улучшая аэродинамические характеристики вентилятора. Вентилятор имеет шумоизоляцию, выполненную слоем минеральной ваты.	Трехфазный асинхронный двигатель с короткозамкнутым ротором установлен в корпусе вентилятора. Класс защиты двигателя – IP55. Конструкция двигателя обеспечивает работу вентилятора в системах дымоудаления и/или общеобменной системе вентиляции в однонаправленном или реверсивном режиме. Двигатели рассчитаны на напряжение сети 400 В и частоту сети 50 Гц.
КРЫЛЬЧАТКА	МОНТАЖ
Динамически сбалансированная крыльчатка изготовлена из литого алюминиевого сплава (для вентиляторов систем дымоудаления) или из укрепленного стекловолокном полиамида (для вентиляторов общепромышленного применения). Реверсивные вентиляторы оборудованы 100 % реверсивной крыльчаткой, работающей в обоих направлениях.	Вентиляторы JAF монтируются горизонтально под потолком с помощью монтажных кронштейнов, входящих в комплект поставки и установленных на корпусе.
Вентиляторы с классом огнестойкости 200 °C/2 часа могут быть изготовлены по отдельному заказу

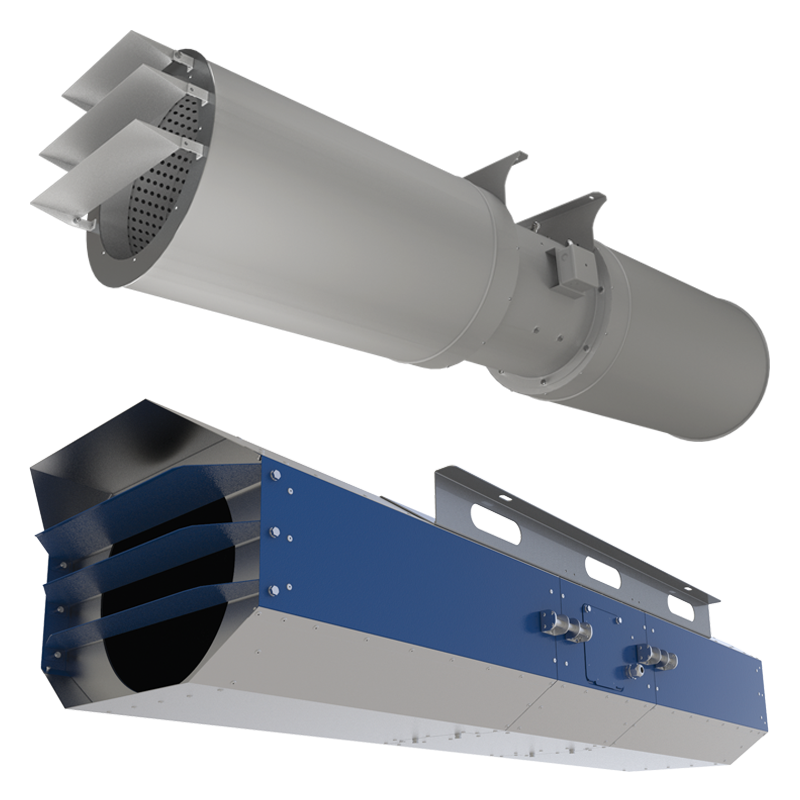

МОДЕЛЬ ОСЕВОГО СТРУЙНОГО ВЕНТИЛЯТОРА JAF-CI

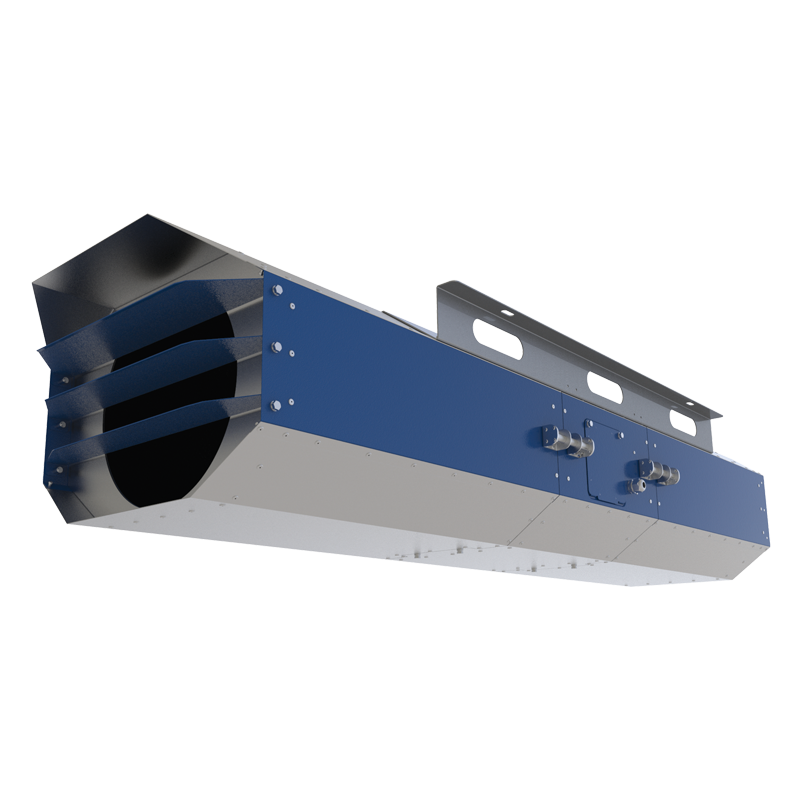

МОДЕЛЬ ОСЕВОГО СТРУЙНОГО ВЕНТИЛЯТОРА JAF-VI
