Неизолированные воздуховоды серии Поливент 600

Описание

ОПИСАНИЕ	ОСОБЕННОСТИ

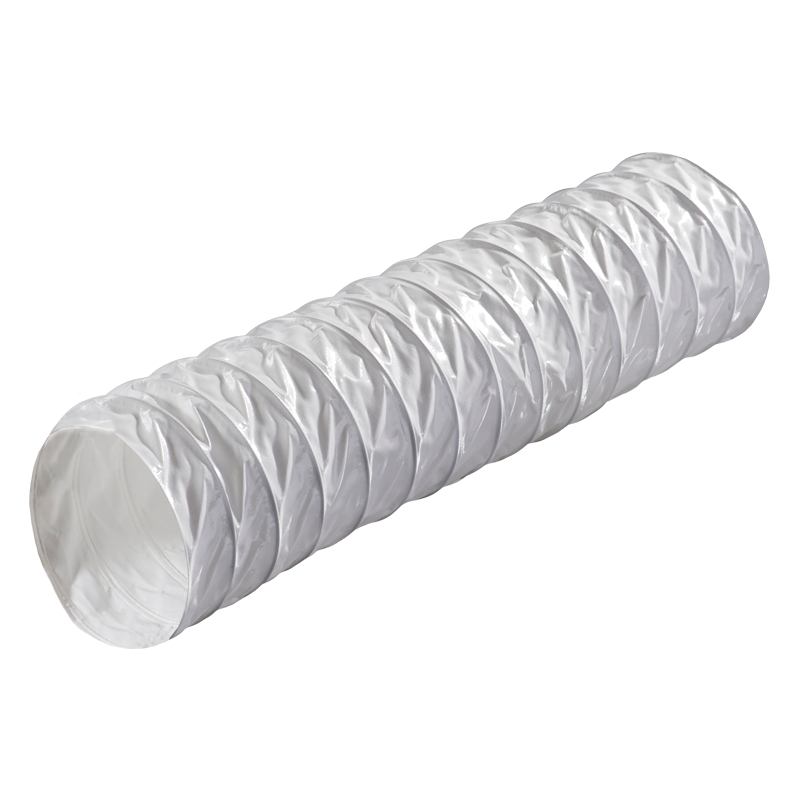

Гибкий воздуховод из полиэстровой ткани с пропиткой из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.	Низкие потери давления за счёт высокой жёсткости стенки. Высокая механическая прочность и абразивная устойчивость. Высокая химическая стабильность, устойчив к воздействию повышенных температур (до +110 °С).
РЕКОМЕНДАЦИИ К ПРИМЕНЕНИЮ
Применяется в системах промышленной вентиляции, работающих с высокими нагрузками, в т.ч. в сельскохозяйственной и фармацевтической областях. Для транспортировки сыпучих материалов, отвода химических паров, а также дыма, газов сварочного оборудования, порошкообразных твердых материалов, стружки, гранулята, волокон, пыли абразивных материалов, а также для применения в области с особыми требованиями к температуре (до +110 °С).

Модификации

Наименование модификации

Поливент 600

Загрузки

Цветовая гамма

Упаковка


Картонная коробка		Индивидуальная цветная упаковка		Сетка

Код заказа

Принадлежности

Диффузоры и анемостаты

Решетки и колпаки

Диаграмма потерь давления

ДИАГРАММА ПОТЕРЬ ДАВЛЕНИЯ НА 1 М РАСТЯНУТОГО ВОЗДУХОВОДА

Пример расчета

Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм).
Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 °С) на полную длину данного участка воздуховода получаем общую величину потери давления. Для расчета потери давления при наличии изгибов каждый изгиб приравнивается к одному метру воздуховода.

Серия ВЕНТС Поливент 600
