Неизолированные воздуховоды серии Поливент 607

Описание

ОПИСАНИЕ	ОСОБЕННОСТИ

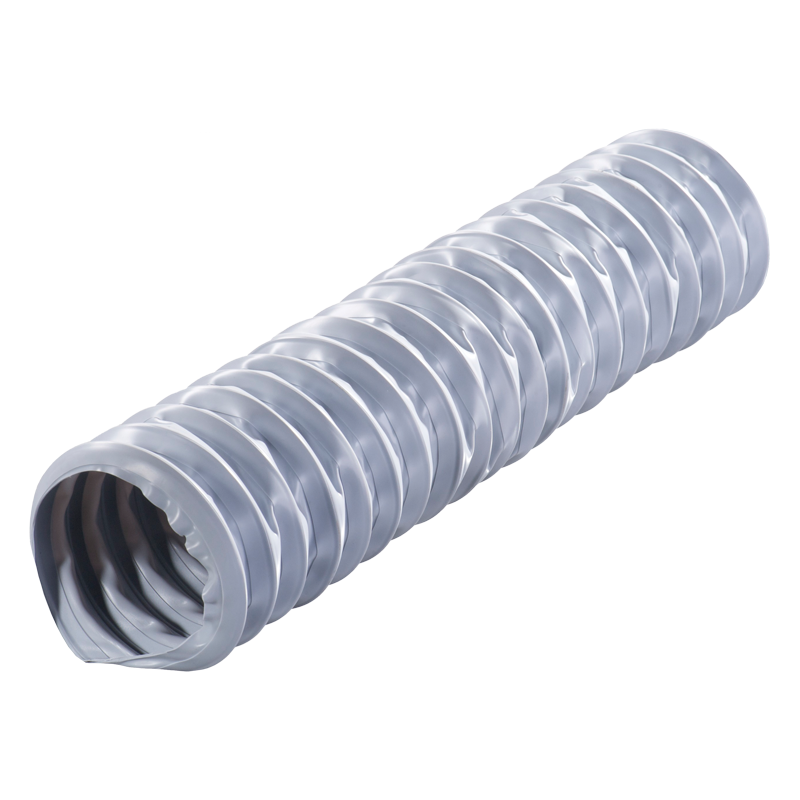

Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки	Низкие потери давления за счет очень высокой жесткости стенки. Срок службы сопоставим с оцинкованными воздуховодами. Высокая абразивоустойчивость. Трудно воспламеняем, не поддерживает горение, эффект самозатухания.
РЕКОМЕНДАЦИИ К ПРИМЕНЕНИЮ
Применяется в системах промышленной вентиляции, работающих с высокими нагрузками. Для отвода воздуха с повышенным содержанием влаги, а также дыма, газов сварочного оборудования, порошкообразных твердых материалов, стружки, гранулята, волокон, паров, пыли абразивных материалов.

Модификации

Наименование модификации

Поливент 607

Загрузки

Цветовая гамма

Серый

(_)

Упаковка


Картонная коробка		Индивидуальная цветная упаковка		Сетка

Код заказа

Поливент 607

длина

Принадлежности

Диффузоры и анемостаты

Решетки и колпаки

Диаграмма потерь давления

ДИАГРАММА ПОТЕРЬ ДАВЛЕНИЯ НА 1 М РАСТЯНУТОГО ВОЗДУХОВОДА

Пример расчета

Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм).
Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 °С) на полную длину данного участка воздуховода получаем общую величину потери давления. Для расчета потери давления при наличии изгибов каждый изгиб приравнивается к одному метру воздуховода.

Серия ВЕНТС Поливент 607
