Серия ВЕНТС СО

Версия для печати Сохранить в PDF

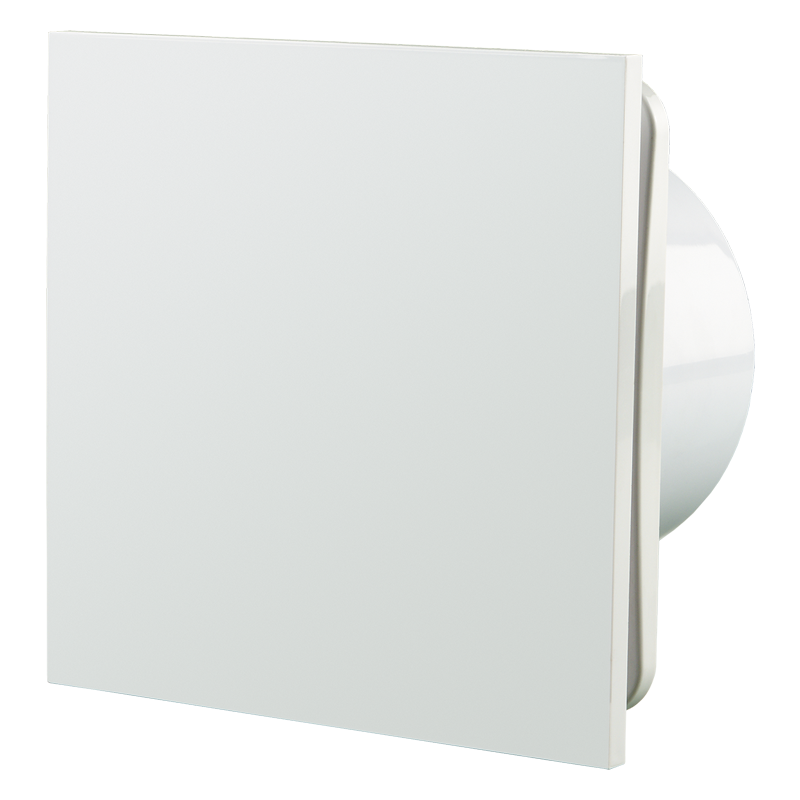

Осевые декоративные вентиляторы для вытяжной вентиляции с производительностью до 217 м³/ч.

Особенности модели

Товары серии

ВЕНТС СО 100

ВЕНТС СО 100-турбо

ВЕНТС СО 100 12

ВЕНТС СО 125

ВЕНТС СО 125-турбо

ВЕНТС СО 100ВЕНТС СО 100-турбоВЕНТС СО 100 12

ВЕНТС СО 125ВЕНТС СО 125-турбо

Описание
Модификации
График производительности
Загрузки
Сертификаты
Условное обозначение

Описание

ПРИМЕНЕНИЕ
Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений. Для монтажа в вентиляционные шахты или соединения с воздуховодами.	Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы. Для монтажа с воздуховодами Ø 100 и 125 мм.
КОНСТРУКЦИЯ
Современный дизайн и эстетичный внешний вид. Корпус, крыльчатка и лицевая панель выполнены из высококачественного и прочного АБС-пластика, стойкого к ультрафиолету.	Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя. Степень защиты – IP24.
ЭЛЕКТРОДВИГАТЕЛЬ
Надёжный двигатель с низким энергопотреблением. Предназначен для непрерывной работы и не требует обслуживания.	Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное: Вентилятор управляется с помощью комнатного выключателя освещения. Выключатель в комплект поставки не входит. Вентилятор управляется посредством встроенного шнуркового выключателя «B». При потолочном монтаже вентилятора опция не используется. Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.	Автоматическое: С помощью электронного блока управления БУ-1-60. Блок управления поставляется отдельно. С помощью таймера «Т» (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение от 2 до 30 мин. после остановки его выключателем). С помощью датчика влажности и таймера «ТН» (если влажность в помещении превысит установленную на датчике значения 60-90 %, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
МОНТАЖНЫЕ ОСОБЕННОСТИ
Вентилятор устанавливается непосредственно в проем вентиляционной шахты. При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута. Крепится к стене с помощью шурупов.	Может использоваться для потолочного монтажа. Для подключения вентилятора с двигателем низкого напряжения 12 В к сети 220 В/50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
ПРИМЕР МОНТАЖА

Модификации

Наименование модификации

ВЕНТС СО 100

ВЕНТС СО 100-турбо

ВЕНТС СО 100 12

ВЕНТС СО 125

ВЕНТС СО 125-турбо

ВЕНТС СО 100 Л

ВЕНТС СО 100 Т Л

ВЕНТС СО 100 ТН Л

Таймер

Датчик влажности

Шнурковый выключатель

Обратный клапан

Двигатель на шарикоподшипниках

Вентилятор с повышенной производительностью

Безопасный (12 В)

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Загрузки

Сертификаты

<p>
Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).</p>

Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).

Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.

Класс изоляции: двойная изоляция.

Класс защиты устройства.

<p>Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).</p>

Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).

<p>Знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки.</p>

Знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки.

Условное обозначение

ПИКТОГРАММА	УСЛОВНОЕ ОБОЗНАЧЕНИЕ	ОПИСАНИЕ МОДИФИКАЦИИ
	СО К	Вентилятор оборудован обратным клапаном для предотвращения обратной тяги.
	СО Л	Двигатель оборудован подшипниками качения для увеличения срока службы (около 40 000 рабочих часов) и установки вентилятора под любым углом; подшипники не требуют обслуживания и имеют запас смазочного материала, достаточный для всего срока эксплуатации.
	СО турбо	Двигатель с повышенной производительностью.
	СО 12	Исполнение с безопасным двигателем низкого напряжения 12 В переменного тока.
	СО T	Оборудован регулируемым таймером. Время срабатывания – от 2 до 30 минут.
	СО TH	Оборудован регулируемым таймером (время срабатывания – от 2 до 30 минут) и реле влажности (порог срабатывания – 60-90 %).
	СО В	Оборудован шнурковым выключателем.
	СО ВТ	Оборудован шнурковым выключателем и регулируемым таймером (время срабатывания – от 2 до 30 минут).
	СО ВТН	Оборудован шнурковым выключателем, регулируемым таймером (время срабатывания – от 2 до 30 минут) и реле влажности (порог срабатывания – 60-90 %).
