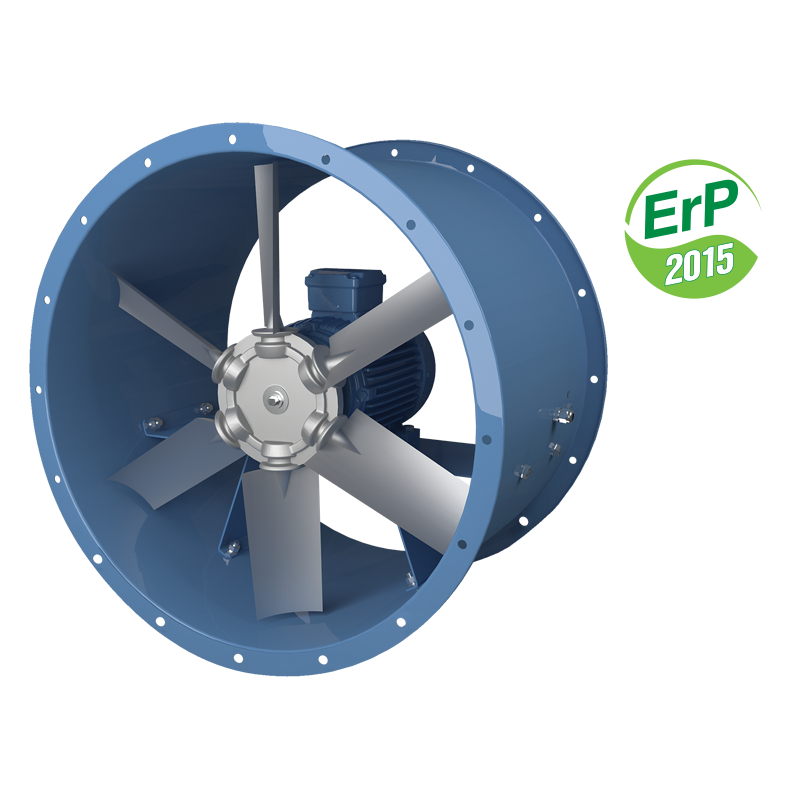

Осевые вентиляторы дымоудаления ВЕНТС ВДО

• Вентиляторы применяются для удаления возникающего при пожаре дыма и одновременно отвода тепла за пределы помещения или здания.
• Применяются для постоянной работы в общеобменной системе вентиляции.
• Вентиляторы применяются при температуре окружающего воздуха от -60 до 50 °С (зависит от климатического исполнения, см. условные обозначения) для непрерывной работы.

• При температуре 300 °С, 400 °С в режиме дымоудаления – 2 часа.
• Вентиляторы с классом огнестойкости 200 °С/2 часа могут быть изготовлены по отдельному заказу.
• Характеристики вентиляторов 200 °С/2 часа полностью идентичны вентиляторам 300 °С/2 часа.

• Вентилятор состоит из корпуса, крыльчатки и двигателя.
• Металлический корпус вентилятора с выкатанными фланцами обеспечивает высокую жесткость и минимальные зазоры между корпусом и крыльчаткой.
• На корпусе вентилятора предусмотрен ревизионный люк.

• Все элементы корпуса покрыты полимерным покрытием для защиты от внешних воздействий.
• Вес вентиляторов может отличаться от заявленного в каталоге и зависит от применяемых комплектующих (двигатель, клеммная коробка и т. д.).

• Вентиляторы оснащены трехфазными двигателями, рассчитанными на напряжение 400 В/50 Гц.
• В зависимости от модели применяются 1- или 2-скоростные двигатели.

• Односкоростные вентиляторы оборудованы 2-, 4- или 6-полюсными двигателями.
• Двухскоростные вентиляторы оборудованы 2/4-, 4/6- или 4/8-полюсными двигателями.

• В зависимости от типоразмера и требуемой производительности в вентиляторах применяются рабочие колеса с 4, 5, 6, 7, 8, 9 или 12 лопатками и углом наклона от 20° до 50°, что позволяет подобрать вентилятор максимально близко к заданной рабочей точке.
• Лопатки особой формы обеспечивают высокую эффективность вентилятора (КПД) при низком уровне шума.

• Крыльчатка динамически сбалансирована.
• Небольшая масса и низкий момент инерции рабочего колеса способствуют быстрому запуску вентилятора.
• Лопатки вентилятора изготовлены из литого под давлением алюминия.

• Вентилятор устанавливается на любую ровную поверхность или непосредственно в вентиляционный канал.
• Возможна установка вентилятора в горизонтальном или вертикальном положении.
• При монтаже вентилятора в воздушном канале соединение с воздуховодами осуществляется с помощью фланцев.

• Для напольного, настенного или потолочного монтажа вентилятора применяются опоры О-ВО (не входят в комплект поставки, приобретаются отдельно).
• Могут устанавливаться на кровлях зданий.

Монтаж при отсутствии вентиляционной сети перед вентилятором:

• При отсутствии сети воздуховодов перед осевым вентилятором необходимо обязательно устанавливать входной конус ВК-ВО для улучшения аэродинамических параметров воздушного потока.

 Монтаж вентилятора в сети воздуховодов:

• Для обеспечения равномерного потока перед вентилятором рекомендуется устанавливать прямолинейный воздуховод с площадью поперечного сечения, равной площади поперечного сечения вентилятора.
• Длина этого участка должна составлять 3 ÷ 4 D (D – внутренний диаметр вентилятора).
• Длина прямолинейного участка за вентилятором должна составлять 1,5 ÷ 2 D.
• Уменьшение рекомендуемых значений длин воздуховодов приводит к снижению создаваемого вентилятором давления и производительности.
• Для снижения вибрации и шума рекомендуется применять гибкие вставки ВВГФ.

 Монтаж при отсутствии вентиляционной сети после вентилятора:

• Если осевой вентилятор является конечным устройством в вентиляционной системе (при отсутствии сети воздуховодов после вентилятора), необходимо устанавливать диффузор для снижения скорости и динамического давления вентилятора.
• За счет снижения скорости выброса воздуха в окружающее пространство существенно снижаются потери «на удар» (пропорционально квадрату уменьшения скорости).
• Не рекомендуется располагать после вентилятора конфузор.

Монтаж вблизи поворотных участков:

• При необходимости монтажа вентилятора непосредственно после поворотного участка (колена) рекомендуется использовать поворотный участок с большим радиусом закругления или системой направляющих лопаток внутри него.

Монтаж при переходе с одного диаметра на другой:

• При переходе с меньшего диаметра на больший следует использовать переходной диффузор, в котором величина угла раскрытия не должна превышать 12°.

Монтаж в загроможденном пространстве:

• Для обеспечения нормальной работы вентилятора в стесненных условиях помещения необходимо обеспечить достаточную удаленность входного и выходного фланцев от пола, стен, громоздкого оборудования и преград.
