Канальный центробежный вентилятор ВЕНТС ВКП мини

Компактные центробежные вентиляторы в стальном корпусе производительностью до 783 м³/ч с функцией поддержки постоянного расхода воздуха при переменном давлении в системе.

Особенности модели

Товары серии

ВЕНТС ВКП 80 мини Х3

ВЕНТС ВКП 100 мини Х3

ВЕНТС ВКП 125 мини

ВЕНТС ВКП 125 мини С

ВЕНТС ВКП 125 мини Дуо

ВЕНТС ВКП 150 мини

ВЕНТС ВКП 150 мини Дуо

ВЕНТС ВКП 200 мини

ВЕНТС ВКП 200 мини Дуо

ВЕНТС ВКП 80 мини Х3ВЕНТС ВКП 100 мини Х3ВЕНТС ВКП 125 мини

ВЕНТС ВКП 125 мини СВЕНТС ВКП 125 мини ДуоВЕНТС ВКП 150 мини

ВЕНТС ВКП 150 мини ДуоВЕНТС ВКП 200 миниВЕНТС ВКП 200 мини Дуо

Описание
Модификации
График производительности
Загрузки
Условное обозначение
Видео

Описание

ПРИМЕНЕНИЕ
Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений при ограниченном пространстве для монтажа. Предназначены для соединения с круглыми воздуховодами от 80 до 200 мм.	Различные варианты исполнения корпусов с количеством всасывающих патрубков от 1 до 6 позволяют использовать один вентилятор для вытяжки загрязненного воздуха из нескольких помещений одновременно, что значительно упрощает монтаж вентиляционной системы.
КОНСТРУКЦИЯ
Корпус вентилятора изготовлен из стали с полимерным покрытием. Минимальная высота корпуса позволяет монтировать вентилятор в помещениях с ограниченным свободным пространством.	Откидывающаяся крышка и свободный доступ к двигателю облегчает установку и дают возможность обслуживать вентилятор и воздуховоды без демонтажа.
ЭЛЕКТРОДВИГАТЕЛЬ
Однофазный одно-, двух- или трехскоростной двигатель с внешним ротором и центробежным колесом с вперед загнутыми лопатками из оцинкованной стали. Двигатель имеет встроенную тепловую защиту с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов).	Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP44.
РЕГУЛИРОВАНИЕ СКОРОСТИ
Для односкоростных моделей плавная или ступенчатая регулировка осуществляется с помощью внешнего тиристорного или автотрансформаторного регулятора (приобретается отдельно). Двускоростные модели Дуо регулируются внешним переключателем для двухскоростных вентиляторов (приобретается отдельно).	Трехскоростные модели Х3 регулируются внешним переключателем для многоскоростных вентиляторов (приобретается отдельно).
МОНТАЖ
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежного кронштейна, который входит в комплект поставки.	Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Доступ к двигателю без демонтажа вентилятора	Наружная клеммная коробка для подачи питания

МОДИФИКАЦИИ

1 вход – 1 выход	1 вход – 1 выход (с декоративной решеткой)	2 входа – 1 выход

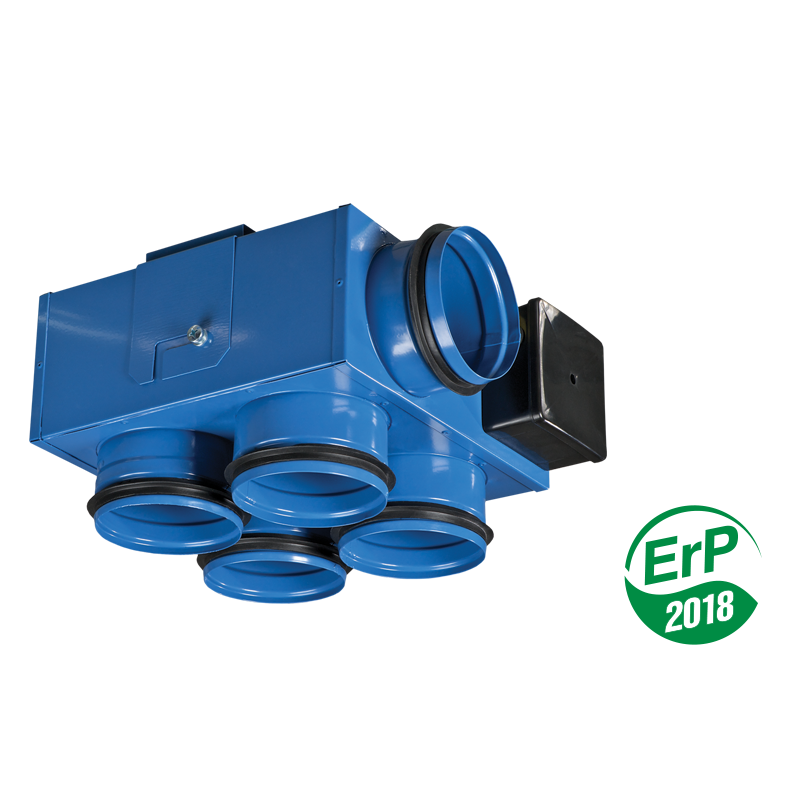

4 входа – 1 выход	5 входов – 1 выход	6 входов – 1 выход


ВАРИАНТЫ ПРИМЕНЕНИЯ


1 вход – 1 выход	2 входа – 1 выход	4 входа – 1 выход

Модификации

Наименование модификации

ВКП 80 мини Х3

ВКП 100 мини Х3

ВКП 125 мини

ВКП 125 мини С

ВКП 125 мини Дуо

ВКП 150 мини

ВКП 150 мини Дуо

ВКП 200 мини

ВКП 200 мини Дуо

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Загрузки

Условное обозначение

Серия	Диаметр патрубка выходного, мм	/	Диаметр патрубка входного, мм	*	Количество входных патрубков	Тип	Опции двигателя
ВЕНТС ВКП	80; 100; 125; 150; 200	/	80; 100; 125; 150; 200	*	_ 1 (по умолчанию); 2; 4; 5; 6	мини	_: односкоростной Дуо: двухскоростной Х3: трехскоростной С: двигатель повышенной мощности
