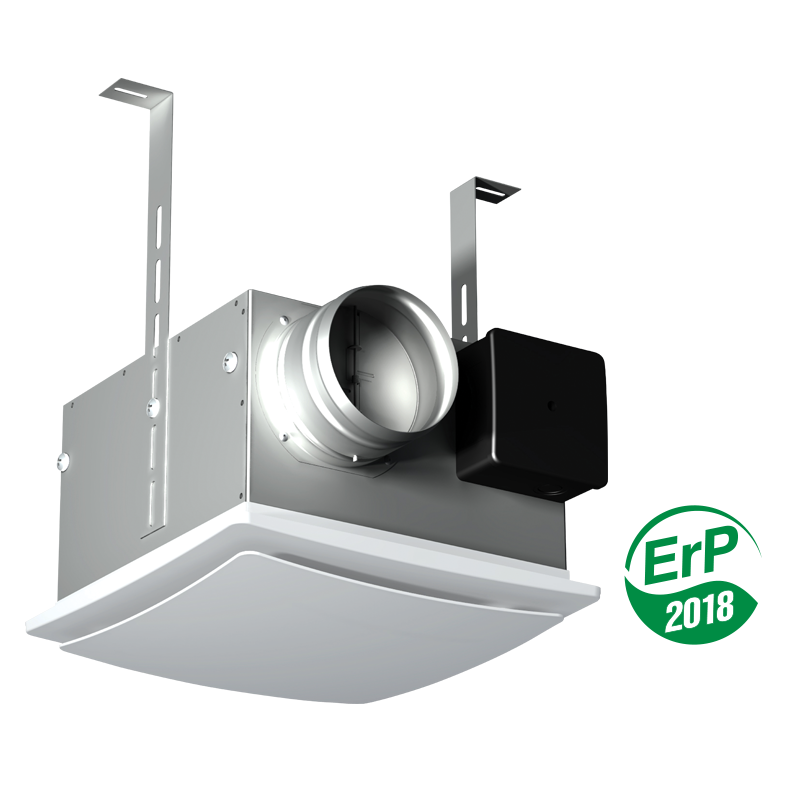

Центробежный потолочный вентилятор ВЕНТС ВП

Версия для печати Сохранить в PDF

Центробежные потолочные вентиляторы производительностью до 531 м³/ч в стальном корпусе и пластиковой лицевой панелью.

Особенности модели

Товары серии

ВЕНТС ВП 100 К Б

ВЕНТС ВП 100 К

ВЕНТС ВП 125 К Б

ВЕНТС ВП 125 К

ВЕНТС ВП 150 К

ВЕНТС ВП 100 К БВЕНТС ВП 100 КВЕНТС ВП 125 К Б

ВЕНТС ВП 125 КВЕНТС ВП 150 К

Описание
Модификации
График производительности
Загрузки
Условные обозначения

Описание

ПРИМЕНЕНИЕ
Предназначены для вытяжных систем вентиляции коммерческих, офисных и других общественных или промышленных помещений при ограниченном пространстве для монтажа за подвесным потолком.	Предназначены для соединения с круглыми воздуховодами диаметром 100 и 125 мм.
КОНСТРУКЦИЯ
Корпус вентилятора изготовлен из оцинкованной стали. Декоративная лицевая панель выполнена из ABS пластика и оснащена фильтром. Конструкция лицевой панели обеспечивает простой доступ к фильтру без применения дополнительного инструмента.	Вентилятор оборудован обратным клапаном для предотвращения движения воздуха в обратном направлении. Лопасти клапана открываются давлением, создаваемым вентилятором и закрываются пружиной.
ДВИГАТЕЛЬ
Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов).	Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
РЕГУЛИРОВКА СКОРОСТИ
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора.	К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
МОНТАЖ
Вентилятор монтируется между перекрытием и подвесным потолком при помощи кронштейнов. Расстояние от перекрытия до подвесного потолка может быть в пределах от 165 до 390 мм. Подача питания на вентилятор осуществляется через наружную клеммную коробку.	Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме.

Вариант применения вентилятора ВЕНТС ВП в офисе

Модификации

Наименование модификации

ВП 100 К Б

ВП 100 К

ВП 125 К Б

ВП 125 К

ВП 150 К

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Загрузки

Условные обозначения

Серия	Диаметр воздуховода, мм	Опции
ВЕНТС ВП	100; 125; 150	К - обратный клапан Б - малошумное исполнение
