ВЕНТС ФБВ 315

Версія для друку Зберегти в PDF

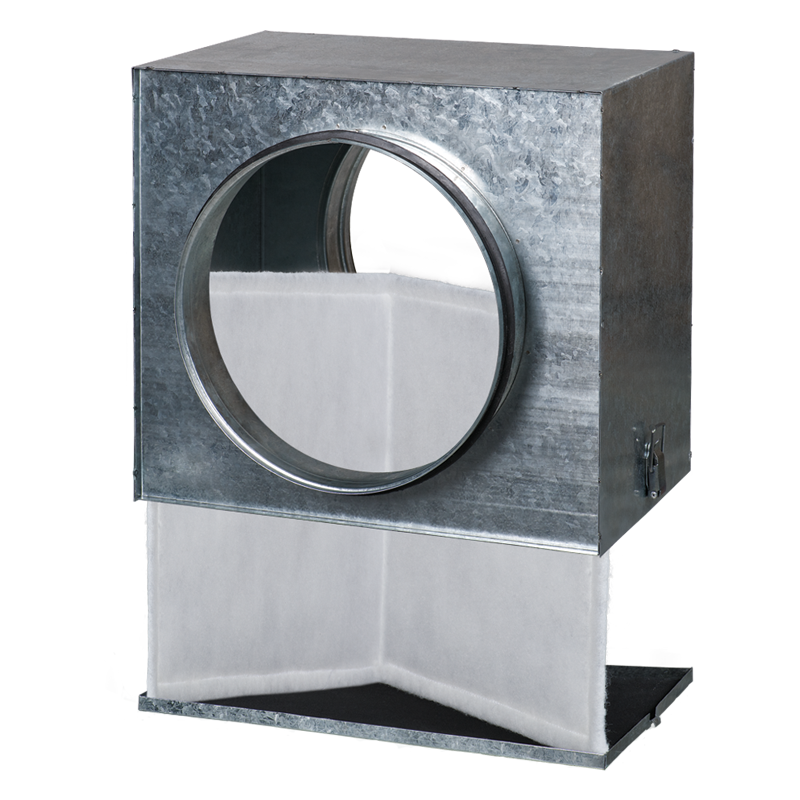

Касетний повітряний фільтр із фільтрувальним елементом V-подібної форми зі збільшеною площею фільтрації.

Додати в проект

Додати до порівняння

Опис
Характеристики
Завантаження
Розміри
Додаткові діаграми
Умовне позначення

Опис

Опис

ЗАСТОСУВАННЯ
Касетні повітряні фільтри застосовуються для очищення припливного, а в низці випадків – і витяжного повітря в системах вентиляції та кондиціювання з круглим перерізом. Застосовуються для захисту повітропроводів, теплообмінників, вентиляторів, пристроїв автоматики та іншого вентиляційного обладнання від запилення.	Зводять до мінімуму забруднення стін та стелі поблизу пристроїв для розподілу повітря. Фільтри грубого очищення можуть застосовуватися в якості першого ступеня очищення перед більш ефективними фільтрами.
КОНСТРУКЦІЯ
Корпус виготовлений із оцинкованої сталі. Фільтр-бокс оснащений з’єднувальними фланцями з гумовим ущільненням для герметичного з’єднання з повітропроводами. Відкидна кришка фільтра обладнана важільними замками для швидкого доступу до змінного фільтрувального елемента.	Фільтрувальний елемент виготовлено з нетканого полотна із синтетичних волокон, фіксується на каркасі зі сталевої рамки. ФБВ - фільтр із фільтрувальним елементом V-подібної форми зі збільшеною площею фільтрації (клас фільтрації G4).
МОНТАЖ
Конструкція фільтра дозволяє закріпити його на круглих повітропроводах за допомогою хомутів у будь-якому положенні. Під час складання необхідно враховувати напрямок руху повітря (повинен відповідати покажчику на фільтрі).	Під час монтажу необхідно залишати простір для сервісного доступу до фільтра (чищення або заміна фільтрувального елемента).

Характеристики

Характеристики

Параметр	ФБВ 315	Одиниця виміру
Розмір патрубка	315	мм
Матеріал корпусу	оцинкована сталь	-
Маса	6.3	кг

Центр завантажень

Завантаження

Розміри

Характеристики

ВЕНТС ФБВ 315

Параметр	Величина	Одиниця виміру
∅D	314	мм
B	453	мм
H	392	мм
L	425	мм
L1	333	мм

Додаткові діаграми

Додаткові діаграми

Умовне позначення

Умовне позначення

Серія	Діаметр фланця, мм
ФБВ	100; 125; 150; 160; 200; 250; 315
