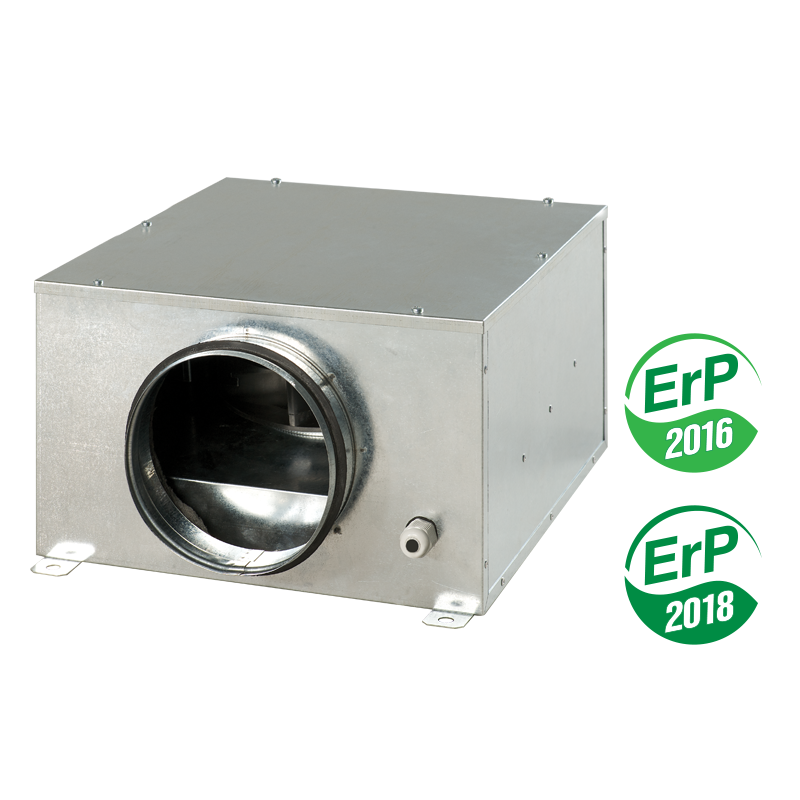

ВЕНТС КСБ 250

Канальний відцентровий вентилятор у тепло- та звукоізольованому корпусі продуктивністю до 1315 м³/год.

Додати в проект

Опис
Характеристики
Завантаження
Розміри
Додаткові характеристики
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Конструкція вентиляторів КСБ дозволяє застосовувати їх у припливних та витяжних системах вентиляції комерційних, офісних та інших громадських або промислових приміщень із високими вимогами до рівня шуму та обмеженим простором для монтажу.	Наприклад, передбачено можливість розташування безпосередньо у приміщенні над підвісною стелею. Призначені для з'єднання з повітропроводами діаметром 100, 125, 150, 160, 200, 250 та 315 мм.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з оцинкованого сталевого листа з використанням тепло- та звукоізолювального матеріалу.	Приєднувальні патрубки круглого перерізу оснащені гумовими ущільнювачами.
ЕЛЕКТРОДВИГУН
Використовуються двополюсні асинхронні двигуни із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Завдяки застосуванню двигуна з кульковими підшипниками зі спеціально підібраним мастилом гарантується малошумний режим роботи вентилятора, який не вимагає обслуговування.	Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для додаткового зменшення віброшуму вентилятора двигун встановлений на гумових віброопорах. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (КСБ...С).
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим, та здійснюється за допомогою тиристорного або автотрансформаторного регулятора.	До одного регулювального пристрою можна підключити декілька вентиляторів за умови, що загальна потужність та робочий тиск не будуть перевищувати номінальних параметрів регулятора.
МОНТАЖ
Канальні вентилятори призначені для монтажу з круглими повітропроводами. Вентилятори монтуються в розрив повітропроводів. У разі під'єднання через гнучкі вставки необхідно кріпити вентилятор до будівельної конструкції за допомогою опор, підвісок або кронштейнів.	Вентилятор може встановлюватися у будь-якому положенні з урахуванням напрямку потоку повітря (вказаний стрілкою на корпусі вентилятора). Необхідно передбачити місце доступу для обслуговування вентилятора.
ВЕНТИЛЯТОР З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ ТА ШВИДКОСТІ (ОПЦІЯ «У»)
Ідеальне рішення для вентиляції приміщень, де необхідний контроль температури повітря (наприклад, для теплиць).	Вентилятор з електронним модулем температури та швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрату повітря залежно від температури повітря у вентиляційному каналі або приміщенні).
На передній панелі електронного модуля розташовані: регулятор попереднього встановлення швидкості обертання крильчатки; регулятор порогу спрацьовування електронного термостата; індикатор роботи термостата.	Існує два виконання: зі вбудованим у канал вентилятора датчиком температури (опція «У»/«У1»); з виносним датчиком температури, закріпленим на кабелі завдовжки 4 м (опція «Ун»/«У1н»).
АЛГОРИТМ РОБОТИ КСБ З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ ТА ШВИДКОСТІ
Встановіть бажану температуру повітря (поріг спрацьовування термостата), обертаючи ручку регулювання термостата та мінімальну швидкість обертання (витрата повітря), обертаючи ручку регулювання швидкості. Якщо температура підвищується і перевищує встановлений поріг спрацьовування термостата, автоматика перемикає вентилятор на максимальну швидкість обертання (максимальна витрата).	У разі падіння температури повітря нижче встановленого порогу спрацьовування термостата автоматика перемикає двигун вентилятора на встановлену раніше швидкість обертання. Для запобігання частому перемиканню швидкостей двигуна у випадку, коли температура у каналі дорівнює встановленому температурному порогу, в алгоритм введено затримку перемикання швидкості.
Існує два алгоритми затримки, які можуть бути використані у різних випадках:
Затримка за датчиком температури (опція «У»): у разі перевищення температури повітря на 2&nbsp°С вище встановленого порогу спрацьовування термостата вентилятор переходить на підвищену швидкість. Вентилятор переходить на встановлену (знижену) швидкість після падіння температури за межі встановленого температурного порогу. Цей алгоритм використовується для підтримання температури повітря з точністю до 2&nbsp°С. Перемикання швидкості вентилятора відбуваються нечасто."	Затримка за таймером («У1»): у разі перевищення температури повітря більше встановленого порогу спрацьовування термостата вентилятор переходить на підвищену швидкість, і одночасно вмикається таймер затримки на 5 хвилин. Вентилятор переходить на встановлену (знижену) швидкість після падіння температури за межі встановленого температурного порогу та лише після 5-хвилинного відпрацьовування таймера затримки. Цей алгоритм використовується для точного підтримання температури повітря. Водночас зміни швидкості вентилятора з опцією У1 будуть відбуватися частіше порівняно з алгоритмом роботи вентилятора з опцією У, але тривалість роботи на одній швидкості складе не менше 5 хвилин.
Приклад затримки за датчиком температури	Приклад затримки за таймером:
Початкові умови: швидкість обертання встановлена =60 % від максимальної поріг спрацьовування встановлено =25 °С температура повітря у каналі =20 °С	Початкові умови: швидкість обертання встановлена =60 % від максимальної поріг спрацьовування встановлено =25 °С температура повітря у каналі =20 °С
вентилятор працює зі швидкістю обертання крильчатки =60 %	вентилятор працює зі швидкістю обертання крильчатки =60 %
↓	↓
температура в каналі підвищується, вентилятор працює зі швидкістю обертання крильчатки =60 %	температура в каналі підвищується, сягає 25 °С та продовжує підвищуватися
↓	↓
температура у каналі сягає 27 °С, вентилятор перемикається на швидкість обертання крильчатки =100 %	вентилятор перемикається на швидкість обертання крильчатки =100 %, водночас вмикається таймер затримки на 5 хвилин
↓	↓
температура в каналі починає знижуватися, вентилятор працює зі швидкістю обертання крильчатки =100 %	температура в каналі починає знижуватися вентилятор працює зі швидкістю обертання крильчатки =100 %
↓	↓
температура в каналі сягає 25 °С, вентилятор перемикається на встановлену раніше швидкість обертання (=60 %)	температура в каналі сягає 25 °С та продовжує знижуватися
	↓
	вентилятор очікує завершення відліку таймера і після цього перемикається на встановлену раніше швидкість обертання (=60 %). Після перемикання на встановлену швидкість (=60 %) знову вмикається таймер затримки на 5 хвилин
	↓
	температура в каналі підвищується, сягає 25 °С та продовжує підвищуватися
	↓
	вентилятор очікує завершення відліку таймера і після цього перемикається на швидкість обертання крильчатки =100 % (водночас вмикається таймер затримки на 5 хвилин).
	Тобто для алгоритму із «затримкою за таймером» таймер затримки буде вмикатися під час кожного перемикання швидкості вентилятора.

Характеристики

Параметр	КСБ 250 50 Гц	КСБ 250 60 Гц	Одиниця виміру
Фазність	1	1
Напруга	230	230	В
Частота струму	50	60	Гц
Рівень звукового тиску на відстані 3 м	41	43	дБА
Продуктивність	1300	1315	м³/год
Споживана потужність	198	238	Вт
Частота обертання	2420	2730	хв^-1
Струм	0.87	1.04	А
Макс. темп. переміщуваного повітря	-25...+55	-25...+55	°С
Захист	IP X4	IP X4	-
Діаметр повітропроводу	250	250	мм
Маса	12.5	12.5	кг
Конструкція	відцентровий	відцентровий	-
Виконання в звуко- та теплоізольованому корпусі	так	так	-
Матеріал корпусу	оцинкована сталь	оцинкована сталь	-
Клас енергоефективності	-	-	-
Канал	для круглих каналів	для круглих каналів	-
Тип	припливно-витяжний	припливно-витяжний	-
Монтаж	канальний	канальний	-

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
ØD	249	мм
B1	368	мм
H	287	мм
B	432	мм
L	588	мм
L1	506	мм
L2	480	мм

Додаткові характеристики

Рівень звукової потужності		Октавні смуги частот, Гц
	Гц	Заг.	63	125	250	500	1000	2000	4000	8000
L_wA до входу	дБА	59	44	45	54	51	47	45	45	38
L_wA до виходу	дБА	74	51	51	62	70	67	64	61	55
L_wA до оточення	дБА	46	33	36	41	42	30	26	23	27

Умовне позначення

Серія	Діаметр патрубка	Опції
ВЕНТС КСБ	100; 125; 150; 160; 200; 250; 315	С: двигун підвищеної потужності. У: регулятор швидкості з електронним термостатом та вбудованим у канал датчиком температури. Алгоритм роботи за температурою. Ун: регулятор швидкості з електронним термостатом та зовнішнім датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм роботи за температурою. У1: регулятор швидкості з електронним термостатом та вбудованим у канал датчиком температури. Алгоритм роботи за таймером. У1н: регулятор швидкості з електронним термостатом та датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм роботи за таймером. У2н: регулятор швидкості з ел. термостатом та датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм увімкнення-вимкнення за температурою. Р1: кабель живлення з мережевою вилкою. П: вбудований плавний регулятор швидкості.
