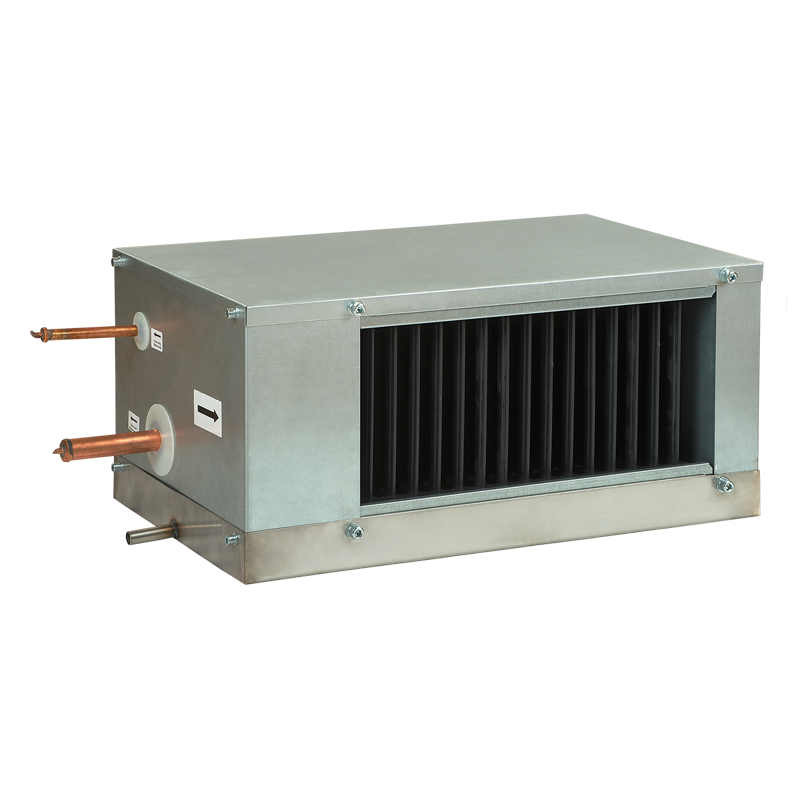

ВЕНТС ОКФ1 600х300-3

Канальний охолоджувач повітря з прямим випарним охолодженням для охолодження припливного повітря в системах вентиляції з прямокутним перерізом.

Додати в проект

Додати до порівняння

Опис
Характеристики
Завантаження
Розміри
Додаткові діаграми
Умовне позначення

Опис

ЗАСТОСУВАННЯ

Канальні охолоджувачі повітря з прямим випарним охолодженням призначені для охолодження припливного повітря в системах вентиляції з прямокутним перерізом.

Також можуть використовуватися в якості охолоджувача в припливних або припливно-витяжних установках.

КОНСТРУКЦІЯ

Корпус охолоджувача виконаний з оцинкованої сталі, трубні колектори – з мідних труб, поверхня теплообміну – з алюмінієвих пластин.
Охолоджувачі випускаються у 3-рядному виконанні та призначені для експлуатації з холодоагентами R123, R134а, R152а, R404а, R407с, R410а, R507, R12, R22, R32.

Охолоджувач обладнаний краплевловлювачем та дренажним піддоном збору та відведення конденсату.
Базове виконання боку обслуговування в охолоджувачах ОКФ та ОКФ1 – правобічне за напрямком потоку повітря.

МОНТАЖ

Монтаж охолоджувача здійснюється за допомогою фланцевого з’єднання. Охолоджувачі прямого випаровування можуть встановлюватися лише в горизонтальному положенні, яке дозволяє провести відведення конденсату.
Охолоджувач рекомендується встановлювати таким чином, щоб повітряний потік був рівномірно розподілений по всьому перерізу.
Перед охолоджувачем повинен бути встановлений повітряний фільтр, який захищає його від забруднення.
Охолоджувач може встановлюватися перед або за вентилятором. Якщо охолоджувач знаходиться за вентилятором, рекомендується передбачити між ними повітропровід не менше 1-1,5 м для стабілізації повітряного потоку.
Краплевловлювач із поліпропіленового профілю запобігає потраплянню в канал крапель конденсату, які зриваються з трубок охолоджувача потоком охолоджуваного повітря. При виборі охолоджувача необхідно враховувати, що краплевловлювач ефективно вловлює конденсат при швидкості повітря, яка не перевищує 4 м/с.

Для відведення конденсату необхідно використовувати сифон. Висота сифону цілком залежить від загального тиску вентилятора. Висоту сифону можна розрахувати, використовуючи нижче наведений рисунок та таблицю.

H (mm)	K (mm)	P (Pa)
100	55	600
200	105	1100
260	140	1400

H – висота сифону
К – висота відведення
Р – загальний тиск вентилятора

Для правильної та безпечної роботи охолоджувачів рекомендується застосовувати систему автоматики, яка забезпечує комплексне керування та автоматичне регулювання холодопродуктивності та температури охолодження повітря.

ПІДКЛЮЧЕННЯ

Підключення проти напрямку потоку повітря

Підключення за напрямком потоку повітря

ВТРАТИ ТИСКУ ПОВІТРЯ

Характеристики

Параметр	ОКФ1 600х300-3	Одиниця виміру
Розмір прямокутного каналу	600х300	мм
Матеріал корпусу	оцинкована сталь	-
Ширина	600	мм
Висота	300	мм

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
∅D1	18	мм
Ø D2	28	мм
B	600	мм
B1	620	мм
B2	780	мм
H	300	мм
H1	320	мм
H2	370	мм
H3	199	мм
L	44	мм

Додаткові діаграми

Приклад розрахунку параметрів фреонового охолоджувача:

При витраті повітря 2500 м³/год швидкість в перерізі охолоджувача становитиме 3,75 м/с ➀.
Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрати повітря ➀ з лінією розрахункової літньої температури (наприклад, +30 °С) провести вліво лінію ➁ до перетину з вологістю зовнішнього повітря (наприклад, 50 %) та підняти перпендикуляр на вісь температури повітря після охолоджувача (22,5 °С) ➂.
Для того, щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря ➀ з лінією розрахункової літньої температури (наприклад, +30 °С) провести вправо лінію ➃ до перетину з вологістю зовнішнього повітря (наприклад, 50 %) та підняти перпендикуляр на вісь потужності охолоджувача (10,5 кВт) ➄.
Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр ➅ на вісь витрати холодоагенту через охолоджувач (225 кг/год).
Для визначення падіння тиску холодоагенту в охолоджувачі необхідно знайти точку перетину лінії ➅ з графіком втрати тиску та провести вправо перпендикуляр ➆, на вісь падіння тиску холодоагенту (17,0 кПа).

Умовне позначення

Серія	Розмір фланця (ШхВ), мм		Кількість рядів трубок	Виконання
ОКФ1	400х200; 500х250; 500х300; 600х300; 600х350; 700х400; 800х500; 900х500; 1000х500	-	3	_: правобічне Л: лівобічне
