ОВК1 315

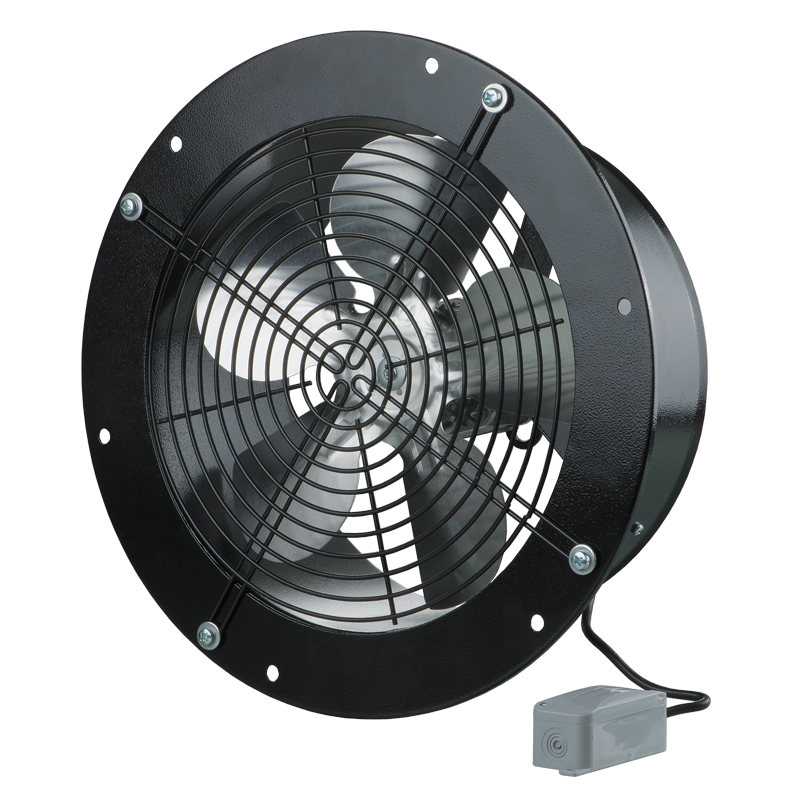

Осьовий вентилятор низького тиску у сталевому корпусі для настінного монтажу. Максимальна продуктивність при 50 Гц – 1700 м³/год, при 60 Гц – 1650 м³/год.

Додати в проект

Додати до порівняння

Опис
Характеристики
Графік продуктивності
Завантаження
Розміри
Додаткові характеристики
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських або промислових приміщень, де потрібна висока продуктивність при відносно низькому опорі системи.	Крім того, вентилятори серії ОВК1 можуть застосовуватися для прямого відведення відпрацьованого повітря. Можливе встановлення вентиляторів серій ОВК1 на зовнішні стіни.
КОНСТРУКЦІЯ
Корпус вентилятора ОВК1 виготовлений зі сталі з полімерним покриттям.	Клемна коробка має кабель для дистанційного підключення.
МОТОР
Асинхронний однофазний мотор. Вбудований тепловий захист з автоматичним перезапуском.	Клас захисту мотора – IP 24.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Ступінчате регулювання швидкості за допомогою автотрансформаторного регулятора швидкості і плавне регулювання швидкості за допомогою тиристорного регулятора швидкості.	До одного регулятора можна під’єднати кілька вентиляторів, за умови, що їхня загальна потужність і струм споживання не будуть перевищувати номінальних параметрів регулятора швидкості.
МОНТАЖ
Вентилятор встановлюється на поверхню стіни за допомогою квадратної приєднувальної пластини. Підключення до електромережі здійснюється через виносну клемну коробку.	Електричне під’єднання і встановлення повинні виконуватися відповідно до інструкції та електричної схеми, зазначеної на клемній коробці.

Характеристики

Параметр	ОВК1 315 50 Гц	ОВК1 315 60 Гц	Одиниця виміру
Фазність	1	1
Напруга	230	230	В
Частота струму	50	60	Гц
Рівень звукового тиску на відстані 3 м	42	43	дБА
Споживана потужність	110	104	Вт
Максимальна витрата повітря	1700	1650	м³/год
Частота обертання	1300	1365	хв^-1
Захист	IP 24	IP 24	-
Маса	5.1	5.1	кг
Температура повітря, яке переміщується	-30 … +40	-30 … +40	°С
Струм	0.75	0.7	А

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
∅D	312	мм
∅D1	390	мм
∅D2	420	мм
∅d	9	мм
L	170	мм

Додаткові характеристики

Рівень звукової потужності за фільтром А		Заг.	Октавні смуги частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Рівень звукової потужності за фільтром А		дБА	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA до оточення	дБА	62	39	49	44	50	56	49	42	60	42	52

Умовне позначення

Серія і варіант виконання	Типорозмір
ВЕНТС ОВК1 - з круглою приєднувальною пластиною	150; 200; 250; 315
