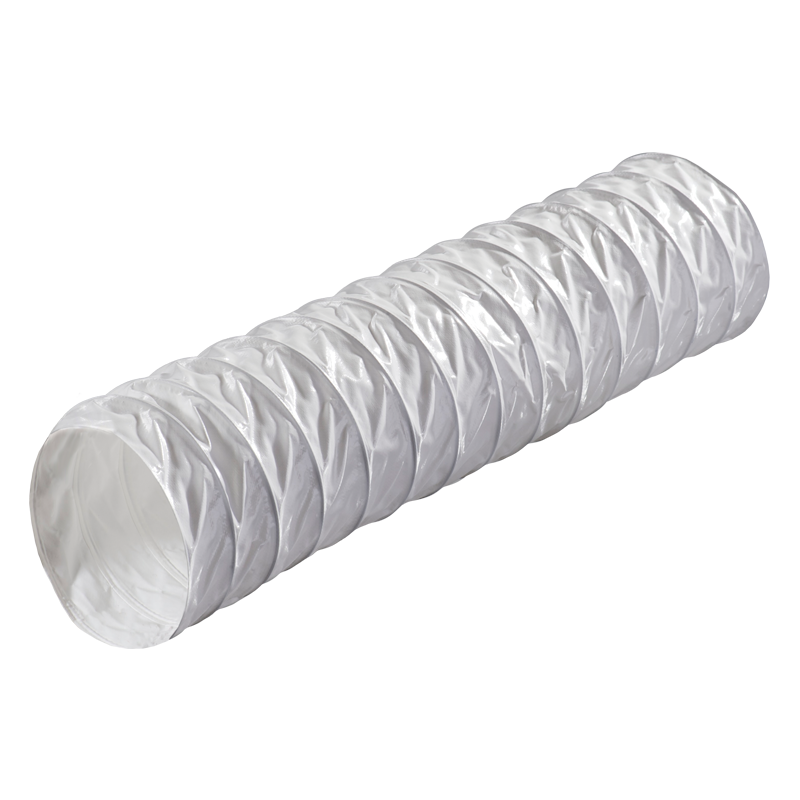

Гнучкий повітропровід ВЕНТС Полівент 600

Опис

ОПИС	ОСОБЛИВОСТІ
Гнучкий повітропровід із поліестерової тканини з просоченням із ПВХ на спіральному каркасі з високовуглецевого сталевого дроту.	Низькі втрати тиску за рахунок високої жорсткості стінки. Висока механічна міцність та абразивна стійкість. Висока хімічна стабільність, стійкий до впливу підвищених температур (до +110 °С).
РЕКОМЕНДАЦІЇ ІЗ ЗАСТОСУВАННЯ
Застосовується у системах промислової вентиляції, які працюють з високими навантаженнями, в тому числі в сільськогосподарській та фармацевтичній галузях. Для транспортування сипких матеріалів, відведення хімічних випарів, а також диму, газів зварювального обладнання, порошкоподібних твердих матеріалів, стружки, гранул, волокон, пилу абразивних матеріалів, а також для застосування в галузі з особливими вимогами до температури (до +110 °С).

Характеристики

Параметр	Полівент 600	Одиниця виміру
Розмірний ряд	Ø 102; 114; 121; 127; 133; 140; 152; 165; 182; 203; 228; 254; 279; 304	мм
Повітропровід, основа	поліестерова тканина, вкрита поліхлорвінілом (250 мк)	-
Повітропровід, дріт	пружинна сталь завтовшки 0,8-2 мм	-
Температурний діапазон	-21 ... +110	°С
Стандартна довжина	6	м
Довжини (нарізка)	6	м
Швидкість потоку повітря	30	м/с
Робочий тиск (максимальний)	3000	Па

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру

Колірна гама

Упаковка


Картонна коробка		Індивідуальна кольорова упаковка		Сітка

Код замовлення

Аксесуари

Дифузори та анемостати

Решітки та ковпаки

Діаграма втрат тиску

ДІАГРАМА ВТРАТ ТИСКУ НА 1 М РОЗТЯГНУТОГО ПОВІТРОПРОВОДУ

Приклад розрахунку

Обрати діагональ, яка відповідає діаметра повітропроводу в мм (у даному випадку – 200 мм).
Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м³/год (у даному випадку – 500 м³/год).
Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітропроводу (вважаючи, що повітропровід не має вигинів).
Множенням знайденої величини втрати тиску (в даному випадку – 2,4 Па/м за температури повітря 20 °С) на повну довжину даної ділянки повітропроводу отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів кожен вигин прирівнюється до одного метра повітропроводу.
