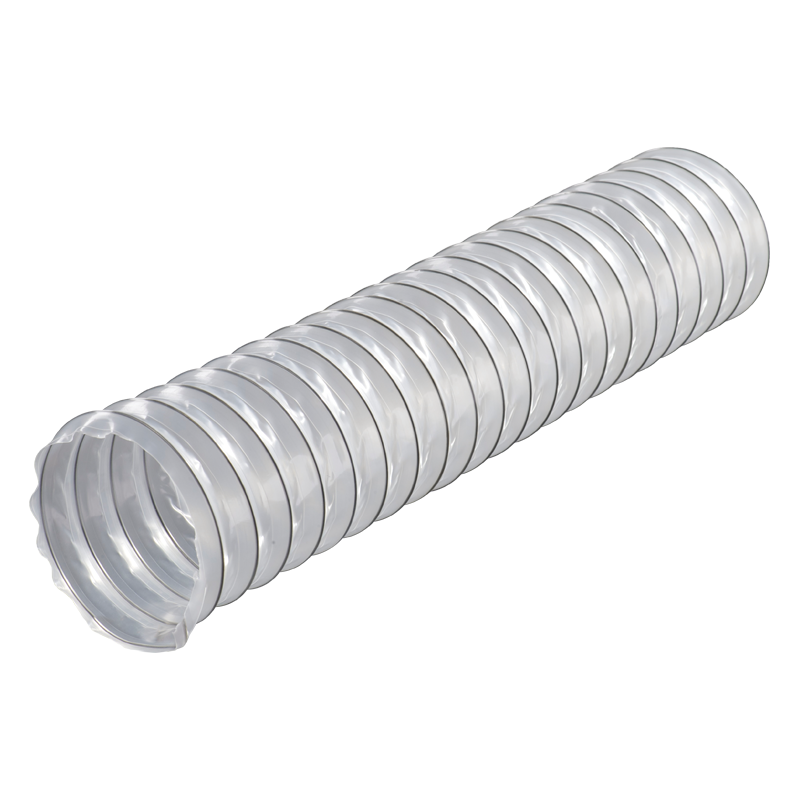

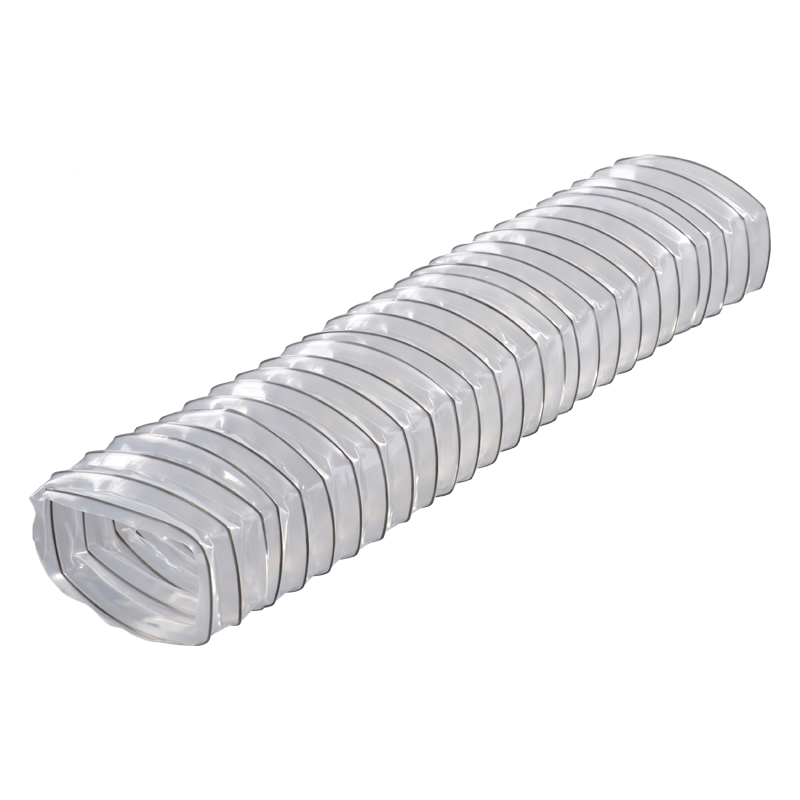

Гнучкий повітропровід ВЕНТС Полівент 620

Опис

ОПИС	ОСОБЛИВОСТІ
Гнучкий повітропровід із поліуретану на сталевому каркасі з високовуглецевого сталевого дроту.	Дуже висока зносостійкість, міцність, герметичність, надзвичайно низькі втрати тиску. Важкозаймистий. Висока стійкість до випарів розчинників, бензину та мастил. Стійкість до впливу ультрафіолету та озону. Можливе транспортування гарячих (до +120 °С) газів.
РЕКОМЕНДАЦІЇ ІЗ ЗАСТОСУВАННЯ
Застосовується у системах промислової вентиляції, ідеальний для підприємств деревообробної промисловості та видалення газових сумішей із високим вмістом абразивного пилу, а також на СТО, автозаправних станціях, підприємствах нафтопереробного комплексу. Можливе використання за межами приміщень.

Характеристики

Параметр	Полівент 620	Одиниця виміру
Розмірний ряд	Ø 102; 121; 127; 152; 165; 182; 203; 228; 254; 304	мм
Повітропровід, основа	плівка зі спеціалізованого поліуретану (250 мк)	-
Повітропровід, дріт	пружинна сталь завтовшки 0,8-2 мм	-
Температурний діапазон	-21 ... +110	°С
Стандартна довжина	6	м
Довжини (нарізка)	6	м
Швидкість потоку повітря	30	м/с
Робочий тиск (максимальний)	3000	Па

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру

Колірна гама

Прозорий

(_)

Упаковка


Картонна коробка		Індивідуальна кольорова упаковка		Сітка

Код замовлення

Аксесуари

Дифузори та анемостати

Решітки та ковпаки

Діаграма втрат тиску

ДІАГРАМА ВТРАТ ТИСКУ НА 1 М РОЗТЯГНУТОГО ПОВІТРОПРОВОДУ

Приклад розрахунку

Обрати діагональ, яка відповідає діаметра повітропроводу в мм (у даному випадку – 200 мм).
Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м³/год (у даному випадку – 500 м³/год).
Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітропроводу (вважаючи, що повітропровід не має вигинів).
Множенням знайденої величини втрати тиску (в даному випадку – 2,4 Па/м за температури повітря 20 °С) на повну довжину даної ділянки повітропроводу отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів кожен вигин прирівнюється до одного метра повітропроводу.
