Гнучкий повітропровід ВЕНТС Полівент 6601

Опис

ОПИС	ОСОБЛИВОСТІ

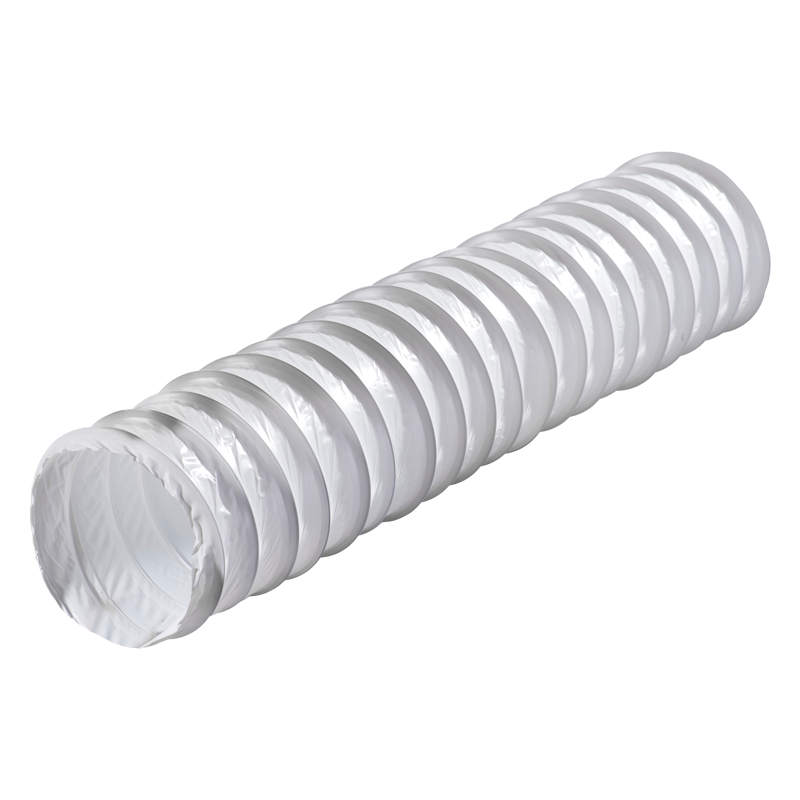

Гнучкий повітропровід із ПВХ на спіральному каркасі з високовуглецевого сталевого дроту.	Високий коефіцієнт стискання. Важкозаймистий, не підтримує горіння, з ефектом самозатухання.
РЕКОМЕНДАЦІЇ ІЗ ЗАСТОСУВАННЯ
Застосовується в системах побутової та комерційної вентиляції. Ідеальне рішення для використання в системах вентиляції житлових та офісних приміщень.

Характеристики

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру

Колірна гама

Білий

(_)

Упаковка


Картонна коробка		Індивідуальна кольорова упаковка		Сітка

Код замовлення

Аксесуари

Дифузори та анемостати

Решітки та ковпаки

Діаграма втрат тиску

ДІАГРАМА ВТРАТ ТИСКУ НА 1 М РОЗТЯГНУТОГО ПОВІТРОПРОВОДУ

Приклад розрахунку

Обрати діагональ, яка відповідає діаметра повітропроводу в мм (у даному випадку – 200 мм).
Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м³/год (у даному випадку – 500 м³/год).
Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітропроводу (вважаючи, що повітропровід не має вигинів).
Множенням знайденої величини втрати тиску (в даному випадку – 2,4 Па/м за температури повітря 20 °С) на повну довжину даної ділянки повітропроводу отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів кожен вигин прирівнюється до одного метра повітропроводу.
