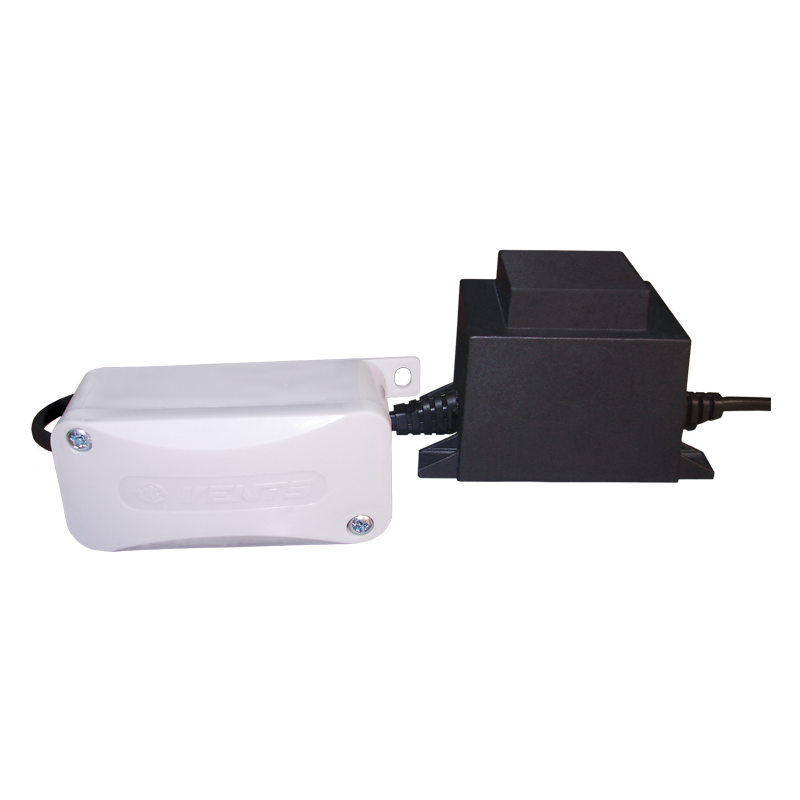

ВЕНТС ТРФ-220/12-25
- Опис
- Характеристики
- Завантаження
- Розміри
- Схема підключення
Опис
Опис
ЗАСТОСУВАННЯ | КОНСТРУКЦІЯ |
|
|
МОНТАЖ | |
|
Характеристики
Характеристики
Параметр |
ТРФ-220/12-25 |
Одиниця виміру |
---|---|---|
Напруга | 230 | В |
Максимальний струм навантаження | 2 | А |
Фазність | 1 | - |
Максимальна температура навколишнього середовища для корпусу | +40 | °С |
Частота струму | 50 | Гц |
Захист | IP40 | - |
Максимальна потужність навантаження, не більше | 16 (25 ВА) | - |
Габаритні розміри AxBxC | Трансформатор 91х58х62Клемна коробка 110х40х40 | мм |
Маса | 0.8 | кг |
Центр завантажень
Завантаження
Оберіть тип документу
Розміри
Характеристики
Параметр | Величина | Одиниця виміру |
---|
Схема підключення
Схема підключення
Схеми підключення трансформатора
- Q1 - зовнішній вимикач, вбудований у стаціонарну проводку;
- ХТ1 - вхідна клемна колодка зі вбудованим запобіжником у захисній клемній коробці;
- XF1 - розетка, вбудована у стаціонарну проводку;
- XM1 - стандартна штепсельна вилка;
- Т1 - трансформатор;
- ХТ2 - вихідна колодка для підключення вентилятора з напругою живлення 12 В;
- В - вентилятор із напругою живлення 12 В.
