ТТ-МД 500-4D

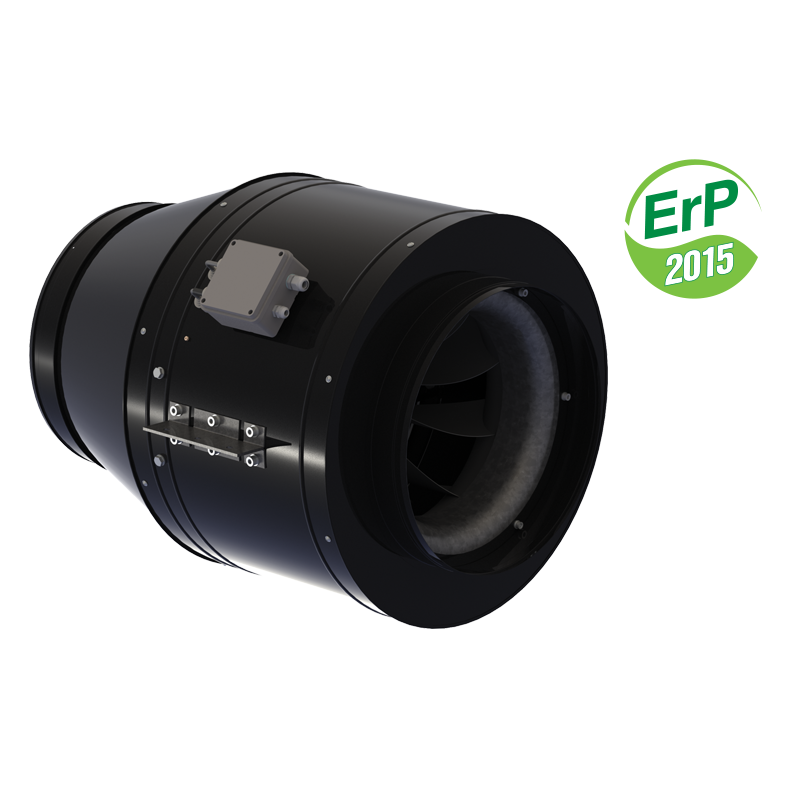

Канальний вентилятор змішаного типу з продуктивністю до 9450 м³/год.

Додати в проект

Додати до порівняння

Опис

ЗАСТОСУВАННЯ

Високоефективні канальні вентилятори ТТ-МД поєднують широкі можливості та високі характеристики осьових і відцентрових вентиляторів. Використовуються у припливно-витяжних системах вентиляції, які потребують високого тиску, низького рівня шуму та переміщення великого об'єму повітря. Сумісні з повітропроводами діаметром від 355 до 500 мм. Призначені для вентилювання приміщень побутового, громадського та виробничого призначення.

КОНСТРУКЦІЯ

Корпус вентилятора виготовлено зі сталевого листа, вкритого полімерним матеріалом. На корпусі вентилятора передбачено монтажні кронштейни для забезпечення оптимального встановлення вентилятора. Корпус вентилятора оснащено зовнішньою герметичною клемною коробкою для підключення електроживлення.

ДВИГУН

Вентилятор оснащено енергоощадним високоефективним двигуном, який характеризується високим ККД та найменшим споживанням електроенергії. Застосовуються одношвидкісні 4-полюсні однофазні або трифазні двигуни. Двигуни містять вбудовані в обмотку термореле для захисту від перегрівання. Клас захистиу двигуна – IP54.

РЕГУЛЮВАННЯ ШВИДКОСТІ

Регулювання може бути як плавним, так і ступінчастим і здійснюватися за допомогою тиристорного або автотрансформаторного регулятора. До одного регулювального пристрою можуть підключатися кілька вентиляторів за умови, що загальна потужність та робочий струм не перевищуватимуть номінальних параметрів регулятора.

МОНТАЖ

Вентилятори можуть встановлюватися на початку, в середині або в кінці системи повітропроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. В одній системі можливе встановлення кількох вентиляторів паралельно для збільшення продуктивності або послідовно для збільшення робочого тиску.

Характеристики

Параметр	ТТ-МД 500-4D	Одиниця виміру
Фазність	3
Напруга	3~400	В
Рівень звукового тиску на відстані 3 м	68	дБА
Споживана потужність	1350	Вт
Струм	2.3	А
Максимальна витрата повітря	9450	м³/год
Макс. темп. переміщуваного повітря	-25 +60	°С
Частота обертання	1320	хв^-1
Захист	IP X4	-
Діаметр повітропроводу	500	мм
Кількість полюсів	4	-
Матеріал корпусу	сталь з полімерним покриттям	-
Тип		-
Монтаж	канальний	-

Графік продуктивності

Робоча точка

Центр завантажень

Завантаження

Розміри

Характеристики

Додаткові діаграми

ƞ, (%)	КВ	КЕ	N	ВРО	(кВт)	(А)	(м³/год)	(Па)	(об/хв^-1)	СК
39,4	А	статичний	49,3	ні	1,15	2,2	4805	333	1380	1

Умовні позначення

Параметри ErP
Загальна ефективність	ƞ, (%)
Категорія вимірів	КВ
Категорія ефективності	КЕ
Стадія ефективності	N
Вбудований регулятор обертів	ВРО
Потужність	кВт
Струм	A
Максимальна витрата повітря	(м³/год)
Статичний тиск	(Па)
Швидкість	(об/хв^-1)
Специф. коефіцієнт	СК
