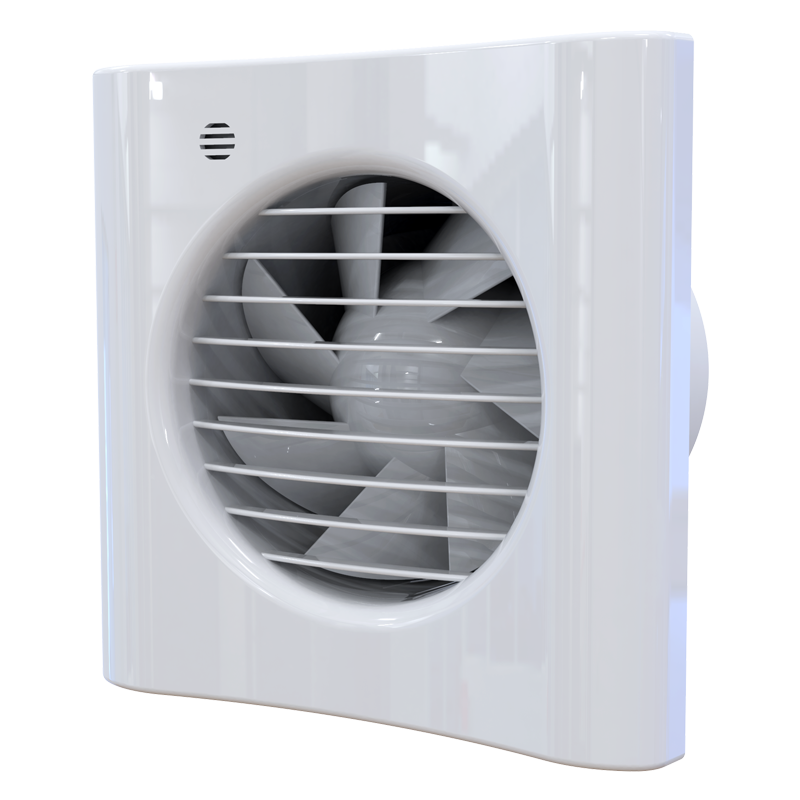

ВЕНТС 100 МФ Ван Л

Максимальна продуктивність - 95 м³/год.

Додати в проект

Опис
Характеристики
Завантаження
Сертифікати
Модифікації
Розміри
Умовні позначення

Опис

ЗАСТОСУВАННЯ
Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь та інших побутових приміщень. Вентиляція приміщень із високими вимогами до рівня шуму.	Для монтажу у вентиляційні шахти або з'єднання з повітропроводами діаметром 100 мм.
КОНСТРУКЦІЯ
Додаткове гумове ущільнення, реалізоване двокомпонентним формуванням, дозволяє використовувати вентилятори в Зоні 1.	Корпус, крильчатка та лицьова панель виконані з високоякісного та міцного АБС-пластику, стійкого до ультрафіолету. Покращена 7-лопостна аеродинамічна форма крильчатки змішаного типу з ще кращою продуктивністю та нижчим рівнем шуму. Вентилятор оснащений зворотним клапаном спеціальної конструкції для запобігання зворотному потоку та можливим тепловтратам при непрацюючому вентиляторі. Вихідний патрубок вентилятора оснащено спеціальними випрямлячами потоку повітря, які знижуюь турбулентність, збільшують напір повітря та сприяють зниженню рівня шуму.
ЕЛЕКТРОДВИГУН
Надійний двигун із мінімальним енергоспоживанням від 8 Вт. Призначений для безперервної роботи і не вимагає обслуговування.	Обладнано захистом від перегрівання.
КЕРУВАННЯ
Ручне: за допомогою кімнатного вимикача освітлення. Вимикач не входить до комплекту постачання. За допомогою вбудованого шнуркового вимикача «В». У разі стельового монтажу вентилятора опція не використовується. Регулювання швидкості може здійснюватися за допомогою тиристорного регулятора (див. "Електричні аксесуари"). Регулятори швидкості не можна підключати до вентиляторів із модифікаціями Т, ТН, ТР, ВТ, ВТН.	Автоматичне: За допомогою електронного блоку керування БУ-1-60 (див. "Електричні аксесуари"). Блок керування постачається окремо. За допомогою таймера «Т» (вбудований регульований таймер затримки вимкнення дозволяє вентиляторові працювати від 2 до 30 хвилин після його зупинення вимикачем). За допомогою датчика вологості й таймера «ТН» (якщо вологість у приміщенні перевищить встановлене на датчику значення 60-90 %, то вентилятор автоматично увімкнеться та продовжить роботу доти, доки вологість не прийде до норми; далі вентилятор відпрацьовує час, встановлений на таймері, і вимикається).
МОНТАЖНІ ОСОБЛИВОСТІ
Вентилятор встановлюється безпосередньо у проріз вентиляційної шахти. При віддаленому розташуванні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.	Кріпиться до стіни за допомогою шурупів. Може використовуватися для стельового монтажу.
ПРИКЛАД МОНТАЖУ

Характеристики

Параметр	ВЕНТС 100 МФ Ван Л	ВЕНТС 100 МФ Ван Т Л	ВЕНТС 100 МФ Ван Т1 Л	ВЕНТС 100 МФ Ван ТН Л	ВЕНТС 100 МФ Ван В Л	Одиниця виміру
Струм	0.05	0.05	0.05	0.05	0.05	А
Напруга	220-240	220-240	220-240	220-240	220-240	В
Частота струму	50	50	50	50	50	Гц
Споживана потужність	8	8	8	8	8	Вт
Продуктивність	95	95	95	95	95	м³/год
Частота обертання	2154	2154	2154	2154	2154	хв^-1
Рівень звукового тиску на відстані 3 м	27	27	27	27	27	дБА
Вага	0.45	0.45	0.45	0.45	0.45	кг
Діаметр повітропроводу	100	100	100	100	100	мм
Конструкція	осьовий	осьовий	осьовий	осьовий	осьовий	-
Ступінь захисту	IP 44 Zone 1	IP 44 Zone 1	IP 44 Zone 1	IP 44 Zone 1	IP 44 Zone 1	-
Монтаж	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний	-

Центр завантажень

Завантаження

Сертифікати

Знак відповідності продукції європейським стандартам якості та електричної безпеки, який виданий Товариством з технічного нагляду TUV (Німеччина).

Знак відповідності продукції стандартам якості та електричної безпеки, які прийняті в Польщі, виданий сертифікаційним органом PCBC (Польща).

Знак відповідності продукції словацьким стандартам якості та електричної безпеки, виданий сертифікаційним органом EVPU (Словаччина).

Знак відповідності продукції вимогам технічних норм України, підтверджується сертифікатами відповідності УкрТЕСТ.

Знак відповідності продукції, яка підлягає обов'язковій сертифікації у системі ДСТ Р, технічним стандартам та нормам, прийнятим на території Російської Федерації. Підтверджується сертифікатами, виданими сертифікаційним центром РосТЕСТ (Москва).

Клас ізоляції: подвійна ізоляція.

<p>Виріб з маркуванням CE означає, що продукція виготовлена відповідно до стандартів якості та безпеки передбаченими Директивами Європейського Союзу для даного виду продукції (наноситься виробником).</p>

Виріб з маркуванням CE означає, що продукція виготовлена відповідно до стандартів якості та безпеки передбаченими Директивами Європейського Союзу для даного виду продукції (наноситься виробником).

Клас захисту пристрою.

Модифікації

Найменування модифікації
ВЕНТС 100 МФ Ван Л
ВЕНТС 100 МФ Ван Т Л
ВЕНТС 100 МФ Ван Т1 Л
ВЕНТС 100 МФ Ван ТН Л
ВЕНТС 100 МФ Ван В Л

Найменування модифікації	Таймер вимкнення	Таймер увімкнення	Датчик вологості	Шнурковий вимикач
ВЕНТС 100 МФ Ван Л	-	-	-	-
ВЕНТС 100 МФ Ван Т Л		-	-	-
ВЕНТС 100 МФ Ван Т1 Л			-	-
ВЕНТС 100 МФ Ван ТН Л		-		-
ВЕНТС 100 МФ Ван В Л	-	-	-


+
+
+
+
+

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
ØD	99	мм
B	150	мм
L	79	мм
L1	19	мм

Умовні позначення

ПІКТОГРАМА	УМОВНЕ ПОЗНАЧЕННЯ	ОПИС МОДИФІКАЦІЇ
	МФ Л	Двигун, обладнаний підшипниками кочення для збільшення терміну експлуатації (прибл. 40 тис. робочих годин) та встановлення вентилятора під будь-яким кутом. Підшипники не потребують обслуговування та мають запас мастильного матеріалу, достатній для всього терміну експлуатації.
	МФ Т	Обладнаний регульованим таймером затримки вимкнення. Час спрацьовування – від 2 до 30 хвилин.
	МФ T1	Обладнаний регульованим таймером затримки увімкнення (від 0 до 2 хвилин) та регульованим таймером затримки вимкнення (від 2 до 30 хвилин).
	МФ TH	Обладнаний регульованим таймером (час спрацьовування – від 2 до 30 хвилин) і реле вологості (поріг спрацьовування – 60-90 %).
	MФ В	обладнаний шнурковим вимикачем.
