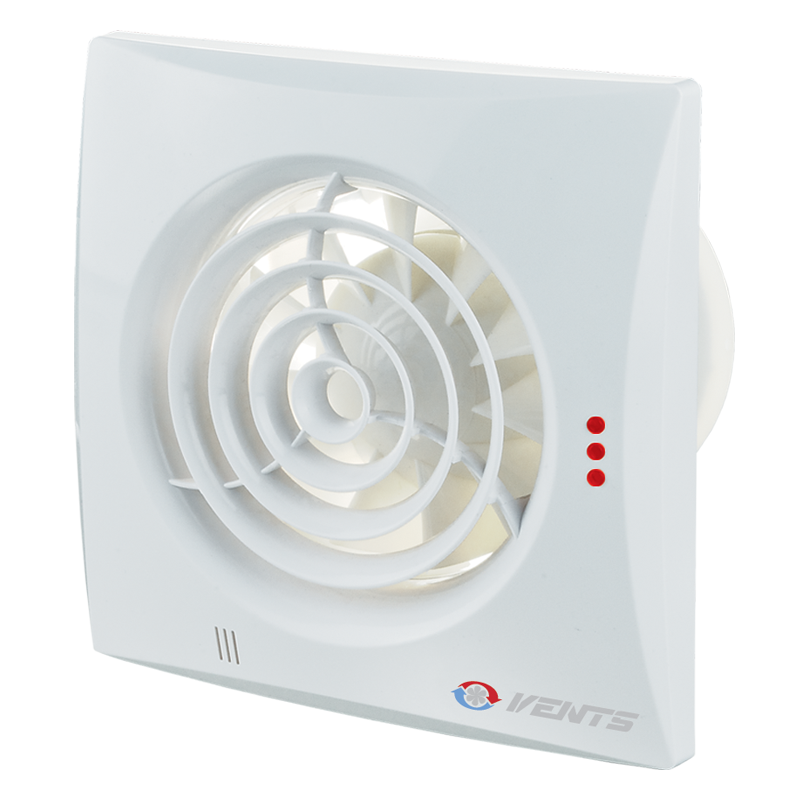

ВЕНТС Квайт 100 DC

Версія для друку Зберегти в PDF

Максимальна продуктивність - 100 м³/год.

Додати в проект

Додати до порівняння

3Д Модель

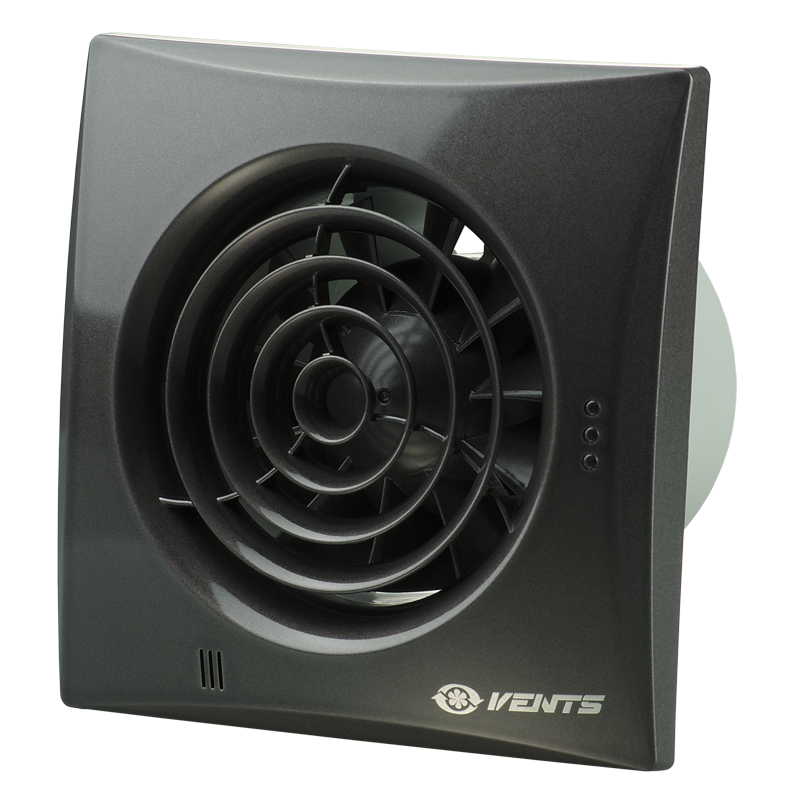

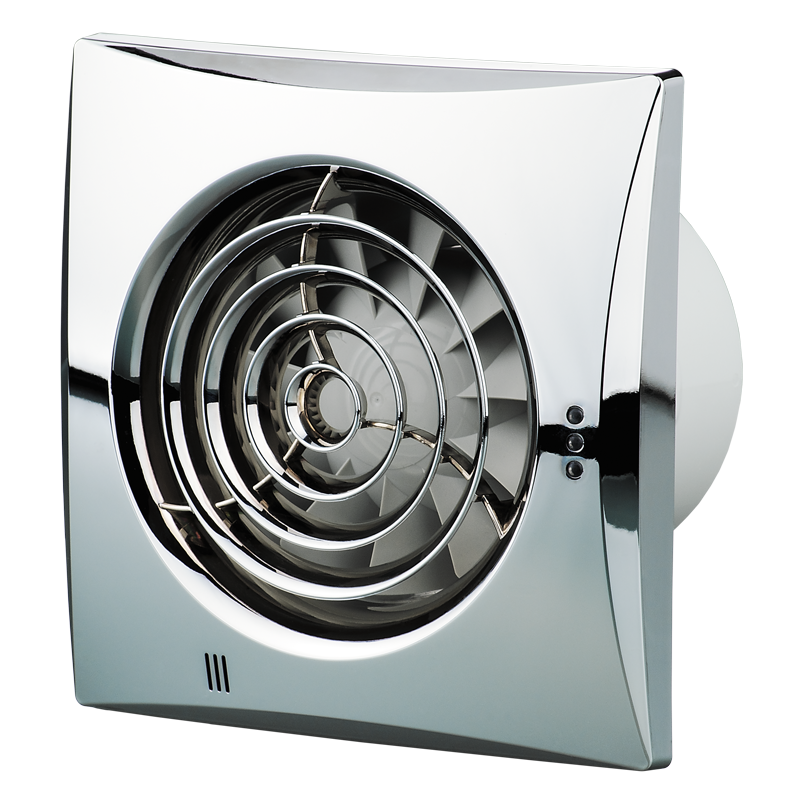

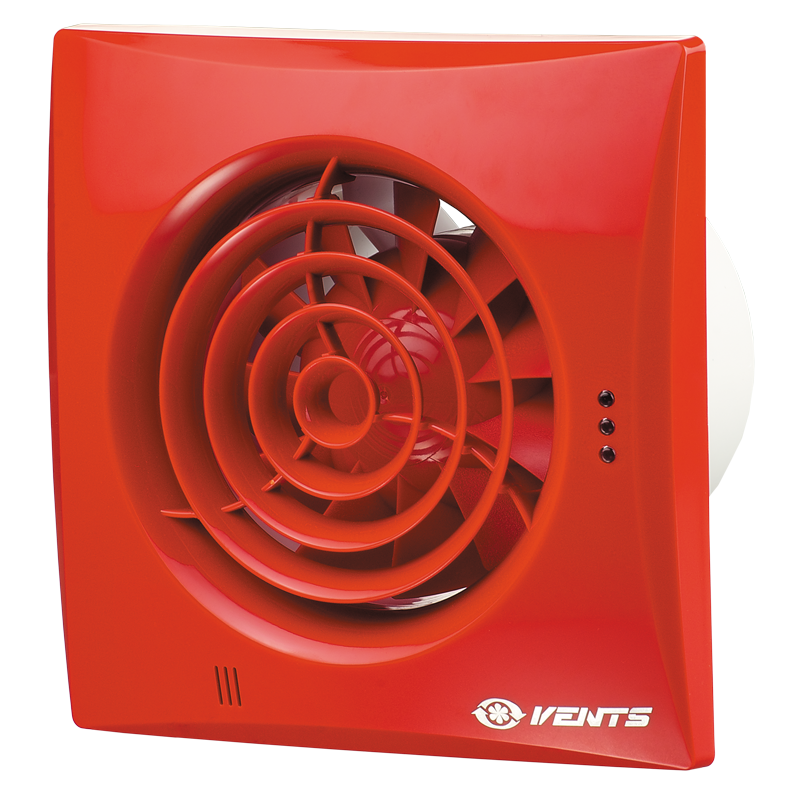

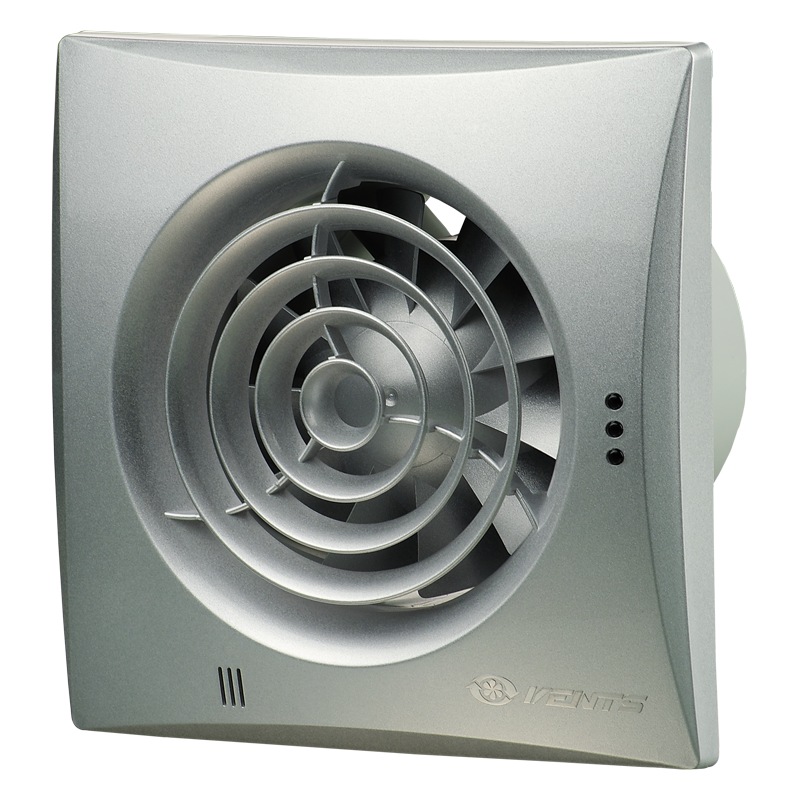

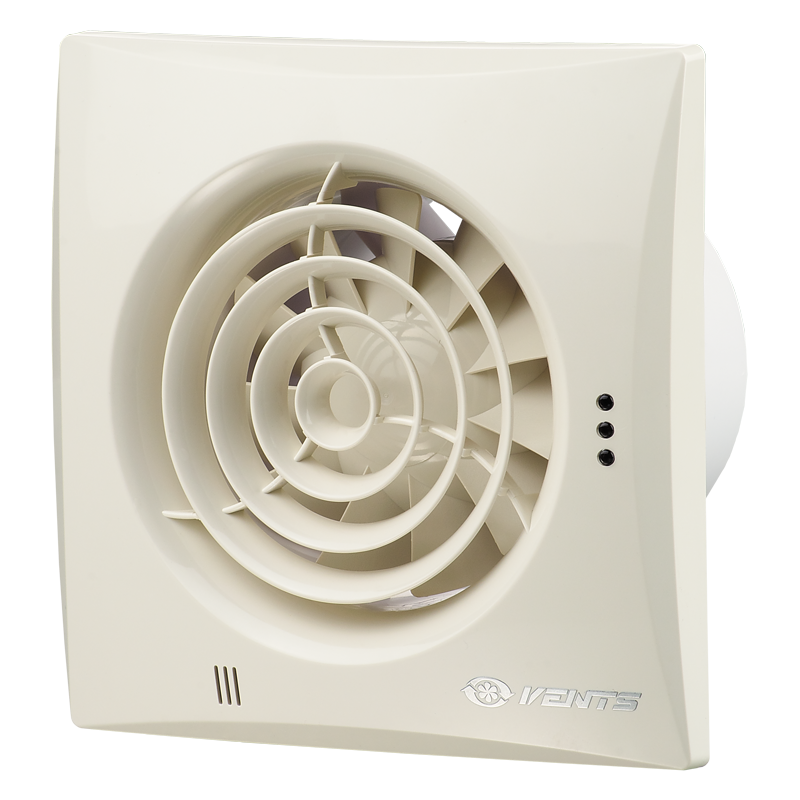

Галерея

Опис
Характеристики
Завантаження
Модифікації
Розміри
Умовні позначення

Опис

Застосування

Інноваційні витяжні вентилятори у стильному дизайні з новим рівнем комфорту для санвузлів, душових, кухонь та інших побутових приміщень.
Максимальна продуктивність у поєднанні з низьким рівнем шуму гарантує ідеальний мікроклімат.
Для встановлення у вентиляційні шахти або поєднання з повітропроводами Ø 100 мм.
Двоступеневе регулювання швидкості з максимальною витратою повітря 100 м³/год.

Конструкція

Корпус та крильчатка вентилятора виконані з високоякісного та міцного пластику, стійкого до ультрафіолету.
Спеціальна аеродинамічна форма крильчатки змішаного типу забезпечує високу повітропродуктивність, великий натиск та низький рівень шуму.
Завдяки вкороченому патрубку вентилятор можна встановити у вентиляційну шахту або приєднати до повітропроводу Ø100 мм.
Вентилятор обладнаний спеціальним зворотним клапаном, який унеможливлює зворотний потік повітря і пов’язані з ним тепловтрати, коли вентилятор не працює.
Вихідний патрубок вентилятора оснащений спеціальними випрямлячами потоку повітря, які знижують турбулентність, збільшують натиск повітря і сприяють зниженню рівня шуму.
Завдяки високому класу захисту від зовнішніх впливів вентилятор ідеально підходить для вентиляції ванних кімнат. Електронні компоненти захищені герметичними кришками.

Електродвигун

Високоефективний двигун постійного струму з низьким енергоспоживанням максимум 3,5 Вт.
Підшипники не потребують технічного обслуговування. Об’єм змазки підшипників розрахований на безперервну роботу мотора більше ніж 40 000 годин.
Мотор обладнаний електронним захистом від перегріву.

Режими роботи вентилятора 100 Квайт DC з опціями таймера затримки вимкнення, датчиком вологості та сенсора руху

Вибір і налаштування режимів роботи вентиляторів моделей 100 Квайт DC для модифікацій Т, ТН, ВТ, ВТН, ТР здійснюється встановленням DIP-перемикача у відповідне положення.

Режим 1 (одношвидкісний режим)

За замовчуванням вентилятор вимкнений. Під час спрацьовування датчиків або вимикача вентилятор розпочинає працювати на низькій швидкості.

Режим 2 (одношвидкісний режим)

За замовчуванням вентилятор вимкнений. Під час спрацьовування датчиків або вимикача вентилятор розпочинає працювати на високій швидкості.

Режим 3 (двошвидкісний режим)

За замовчуванням вентилятор постійно працює на низькій швидкості. У разі спрацьовування датчиків або вимикача вентилятор перемикається на високу швидкість.

Режим 4 (двошвидкісний режим)

За замовчуванням вентилятор вимкнений. У разі спрацьовування вимикача вентилятор розпочинає працювати на низькій швидкості. У разі спрацьовування сенсора руху вентилятор перемикається на високу швидкість.

Керування

Ручне:

За допомогою кімнатного вимикача освітлення. Вимикач не входить до стандартного комплекту поставки.

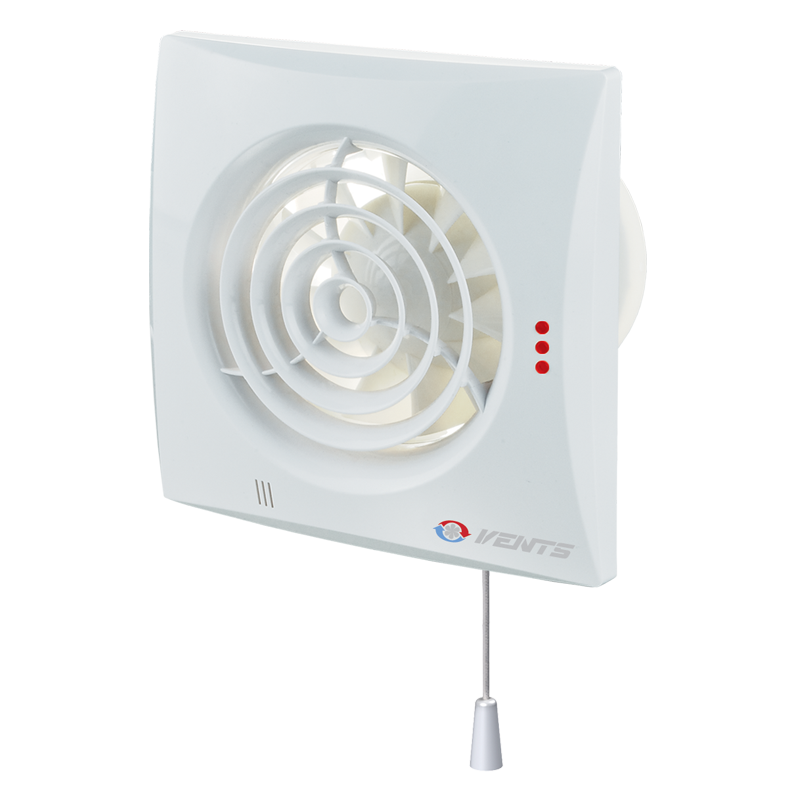

За допомогою вбудованого шнурового вимикача «B». Такий варіант не підходить для стельового монтажу.

Автоматичне:

За допомогою електронного блоку керування БУ-1-60 (див. розділ «Електричні аксесуари»). Блок керування постачається окремо.
За допомогою таймера Т (вбудований регульований таймер затримки вимкнення дозволяє вентилятору працювати на максимальній швидкості у проміжку від 2 до 30 хвилин після вимкнення його вимикачем)
За допомогою датчика вологості і таймера ТН. Якщо рівень вологості у приміщенні перевищує встановлене значення у межах 60-90 %, то вентилятор автоматично вмикається або перемикається на максимальну швидкість і працює доти, доки рівень вологості не знизиться за межі встановленого значення. Після цього вентилятор продовжує роботу протягом встановленого на таймері проміжку часу і вимикаєтсья або знижує швидкість.
За допомогою датчика руху і таймера TP. Якщо датчик зафіксує рух у зоні своєї дії, то вентилятор автоматично увімкнеться або перейде на вищу швидкість та продовжить працювати за таймером від 2 до 30 хвилин. Зона дії датчика – до 4 метрів, кут огляду –до 100°.

Особливості монтажу

Вентилятор встановлюється безпосередньо в пройму вентиляційної шахти.
Якщо вентиляційна шахта знаходиться на віддалі від вентилятора, скористайтеся гнучкими повітропроводами. З’єднання повітропроводу з вихідним патрубком здійснюється за допомогою хомута.
Кріпиться до стіни за допомогою шурупів.
Може використовуватися для монтажу на стелю.

Характеристики

Параметр	ВЕНТС Квайт 100 DC max	ВЕНТС Квайт 100 DC ТР max	ВЕНТС Квайт 100 DC ВТН max	ВЕНТС Квайт 100 DC ТН max	ВЕНТС Квайт 100 DC Т max	ВЕНТС Квайт 100 DC ВТ max	ВЕНТС Квайт 100 DC min	ВЕНТС Квайт 100 DC ТР min	ВЕНТС Квайт 100 DC ВТН min	ВЕНТС Квайт 100 DC ТН min	ВЕНТС Квайт 100 DC Т min	ВЕНТС Квайт 100 DC ВТ min	Одиниця виміру
Напруга	230	230	230	230	230	230	230	230	230	230	230	230	В
Частота струму	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	Гц
Споживана потужність	3.6	3.6	3.6	3.6	3.6	3.6	1.7	1.7	1.7	1.7	1.7	1.7	Вт
Продуктивність	100	100	100	100	100	100	70	70	70	70	70	70	м³/год
Струм	0.137	0.137	0.137	0.137	0.137	0.137	0.063	0.063	0.063	0.063	0.063	0.063	А
Частота обертання	2150	2150	2150	2150	2150	2150	1800	1800	1800	1800	1800	1800	хв^-1
Рівень звукового тиску на відстані 3 м	26.5	26.5	26.5	26.5	26.5	26.5	22	22	22	22	22	22	дБА
Вага	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55	кг
Розмір патрубка	100	100	100	100	100	100	100	100	100	100	100	100	мм
Тип двигуна	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	220В / 50-60Гц	-
Діаметр повітропроводу	100	100	100	100	100	100	100	100	100	100	100	100	мм
Конструкція	осьовий	осьовий	осьовий	осьовий	осьовий	осьовий	осьовий	осьовий	осьовий	осьовий	осьовий	осьовий	-
Ступінь захисту	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45	-
Тип	витяжний	витяжний	витяжний	витяжний	витяжний	витяжний	витяжний	витяжний	витяжний	витяжний	витяжний	витяжний	-
Монтаж	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	настінний, стельовий	-

Центр завантажень

Завантаження

Модифікації

Найменування модифікації
ВЕНТС Квайт 100 DC
ВЕНТС Квайт 100 DC ТР
ВЕНТС Квайт 100 DC ВТН
ВЕНТС Квайт 100 DC ТН
ВЕНТС Квайт 100 DC Т
ВЕНТС Квайт 100 DC ВТ

Найменування модифікації	Таймер	Датчик руху	Датчик вологості	Шнурковий вимикач
ВЕНТС Квайт 100 DC	-	-	-	-
ВЕНТС Квайт 100 DC ТР			-	-
ВЕНТС Квайт 100 DC ВТН		-
ВЕНТС Квайт 100 DC ТН		-		-
ВЕНТС Квайт 100 DC Т		-	-	-
ВЕНТС Квайт 100 DC ВТ		-	-


+
+
+
+
+
+

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
∅D	99	мм
B	158	мм
H	136	мм
L	81	мм
L1	26	мм

Умовні позначення

Піктограма		Умовні позначення		Опис модифікації
		Квайт DC T		Обладнаний регульованим таймером затримки вимкнення (від 2 до 30 хвилин). Усі вентилятори серії Квайт DC стандартно обладнані таким таймером.
		Квайт DC TH		Обладнаний регульованим таймером вимкнення з часом роботи від 2 до 30 хвилин і датчиком вологості з порогом спрацювання від 60 % до 90 %.
		Квайт DC ВТ		Обладнаний регульованим таймером затримки вимкнення (від 2 до 30 хвилин). Усі вентилятори серії Квайт DC стандартно обладнані таким таймером.
		Квайт DC ВТН		Обладнаний шнурковим вимикачем і регульованим таймером вимкнення з часом роботи від 2 до 30 хвилин.
		Квайт DC ТР		Обладнаний шнурковим вимикачем, регульованим таймером вимкнення з часом роботи від 2 до 30 хвилин і датчиком вологості з порогом спрацювання від 60 % до 90 %.
