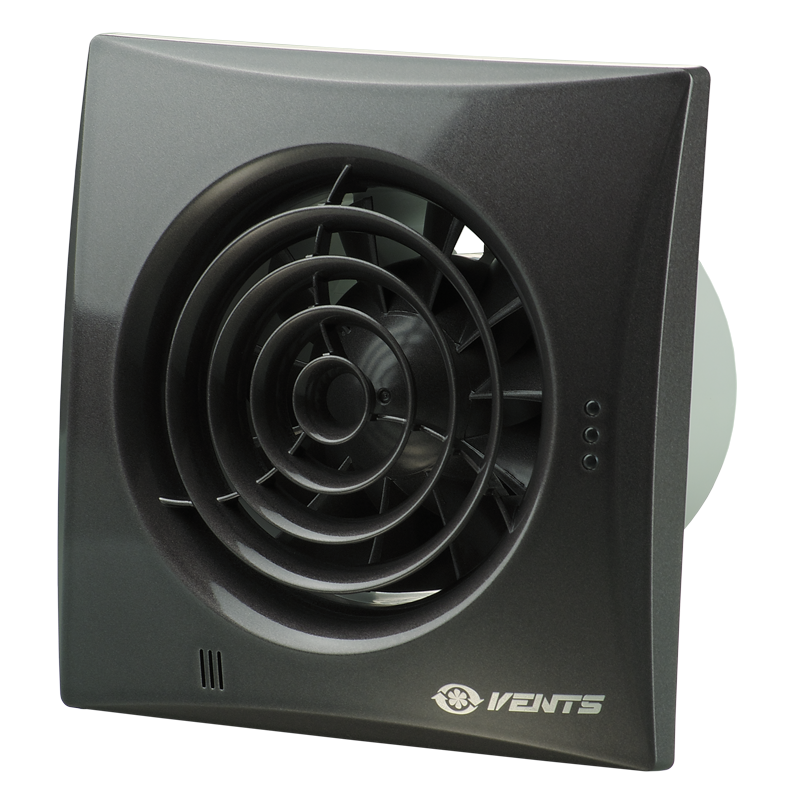

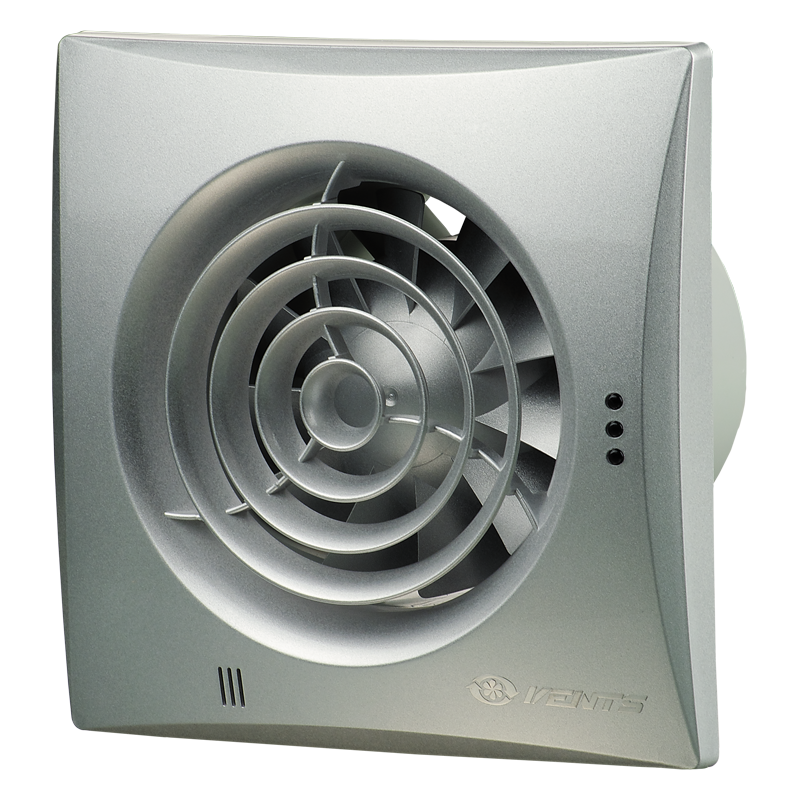

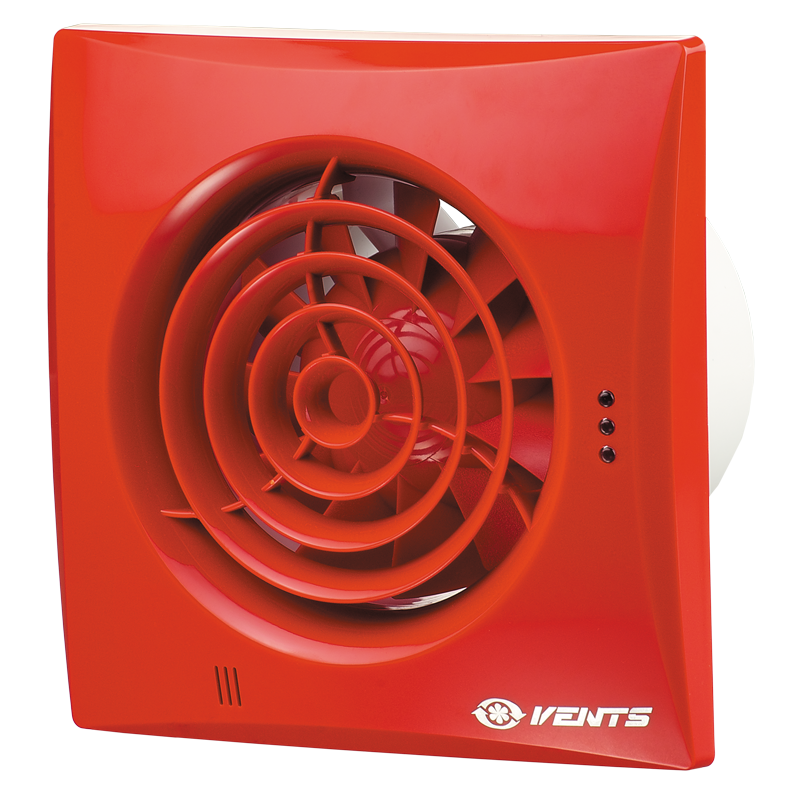

ВЕНТС Квайт 125

ЗАСТОСУВАННЯ

• Інноваційні витяжні вентилятори у стильному дизайні з новим рівнем комфорту для санвузлів душових, кухонь та інших побутових приміщень.
• Максимальна витрата повітря в поєднанніз низьким рівнем шуму, що гарантує ідеальний мікроклімат.

• Для монтажу у вентиляційні шахти або з’єднання з повітропроводами Ø 100, 125, 150 мм.

КОНСТРУКЦІЯ

• Корпус і крильчатка виконані з високоякісного та міцного пластику, стійкого до ультрафіолету.
• Спеціальна аеродинамічна форма крильчатки змішаного типу забезпечує велику витрату повітря та низький рівень шуму.
• Вкорочений патрубок дозволяє встановити вентилятор у вентиляційну шахту або приєднати до повітропроводу Ø 100, 125, 150 мм.
• Вентилятор обладнано зворотним клапаном спеціальної конструкції для уникнення зворотного потоку повітря та можливих тепловтрат при непрацюючому вентиляторі.

• Вихідний патрубок вентилятора оснащено спеціальними випрямлячами потоку повітря, які зменшують турбулентність, збільшують напір повітря та сприяють зменшенню рівня шуму.
• Високий рівень захисту від води робить вентилятор ідеальним рішенням для вентиляції ванної кімнати. Електронні компоненти вентилятора закриваються спеціальними герметичними кришками. Вентилятори ВЕНТС 150 Квайт та ВЕНТС 150 Квайт Екстра додатково оснащені спеціальною вібропоглинаючою прокладкою по контуру для зменшення вібрації.

ДВИГУН

• Надійний двигун на кулькових підшипниках з мінімальним енергоспоживанням до 7,5 Вт.
• Двигун встановлений на гумових вібропоглинальних вставках для усунення вібрацій двигуна та забезпечення безшумної роботи вентилятора.
• Двигун обладнаний захистом від перегрівання.

• Підшипники не вимагають технічного обслуговування та містять достатню кількість мастила для всього терміну експлуатації двигуна (понад 40 000 годин безперервної роботи).
• Модель ВЕНТС 150 Квайт обладнана двошвидкісним двигуном. Модель ВЕНТС 150 Квайт Екстра має двошвидкісний двигун із підвищеною продуктивністю.

РЕЖИМИ РОБОТИ ВЕНТИЛЯТОРА 150 КВАЙТ ТА 150 КВАЙТ ЕКСТРА

• За замовчуванням вентилятор вимкнений. При спрацьовуванні датчиків або вимикача вентилятор починає працювати на 1-й швидкості.

Режим 2 (одношвидкісний режим)

• За замовчуванням вентилятор вимкнений. При спрацьовуванні датчиків або вимикача вентилятор починає працювати на 2-й швидкості.

Режим 3 (двошвидкісний режим)

• За замовчуванням вентилятор постійно працює на 1-й швидкості. При спрацьовуванні датчиків або вимикача вентилятор перемикається на 2-у швидкість.

• За замовчуванням вентилятор вимкнений. При спрацьовуванні вимикача вентилятор починає працювати на 1-й швидкості, при спрацьовуванні датчика вологості вентилятор перемикається на 2-у швидкість.

Режим 5 (двошвидкісний режим)

• За замовчуванням вентилятор вимкнений. При спрацьовуванні вимикача або датчика вологості вентилятор починає працювати на 1-й швидкості. Якщо під час роботи на 1-й швидкості спрацював вимикач або датчик вологості, тоді вентилятор перемикається на 2-у швидкість.

КЕРУВАННЯ

Ручне:

• за допомогою кімнатного вимикача освітлення. Вимикач не входить до комплекту поставки;

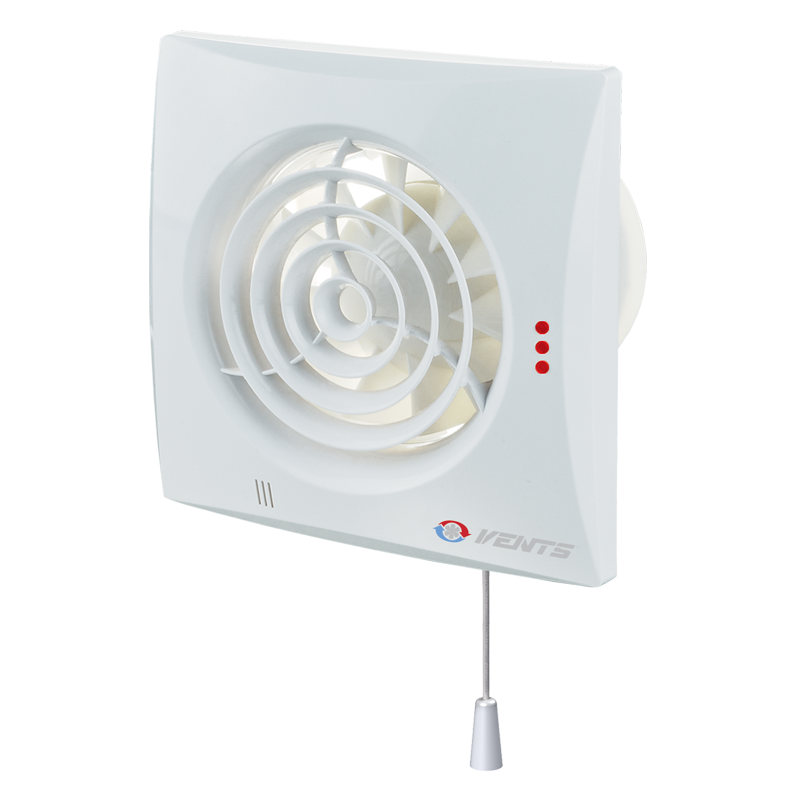

• за допомогою вбудованого шнуркового вимикача «В». При стельовому монтажі вентилятора опція не використовується.
• Регулювання швидкості може здійснюватися за допомогою тиристорного регулятора або перемикача швидкостей П2-1-300 (лише для вентиляторів ВЕНТС 150 Квайт та ВЕНТС 150 Квайт Екстра), див. Електричні аксесуари.

Автоматичне:

• за допомогою електронного блоку керування БУ-1-60 (див. «Електричні аксесуари»). Блок керування поставляється окремо;
• за допомогою таймера «Т» (вбудований регульований таймер затримки вимикання дозволяє вентиляторові працювати у проміжку часу від 2 до 30 хвилин після його зупинення вимикачем);
• за допомогою датчика вологості й таймера «ТН» (якщо вологість у приміщенні перевищить встановлене на датчику значення 60-90 %, тоді вентилятор автоматично увімкниться та продовжить роботу до тих пір, поки вологість не прийде до норми; далі вентилятор відпрацьовує час, що встановлений на таймері, і вимикається).
• за допомогою датчика руху й таймера «ТР» (якщо датчик виявить рух у зоні своєї дії, то вентилятор автоматично увімкнеться та продовжить роботу за таймером від 2 до 30 хвилин, зона дії датчика – до 4 метрів, кут огляду – до 100°).

МОНТАЖНІ ОСОБЛИВОСТІ

• Вентилятор встановлюється безпосередньо у проріз вентиляційної шахти.
• Кріпиться до стіни за допомогою шурупів.
• Може використовуватися для стельового монтажу.

• При віддаленому розташуванні вентиляційної шахти можливе використання гнучких повітропроводів. Приєднання повітропроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.

ПРИКЛАД МОНТАЖУ
