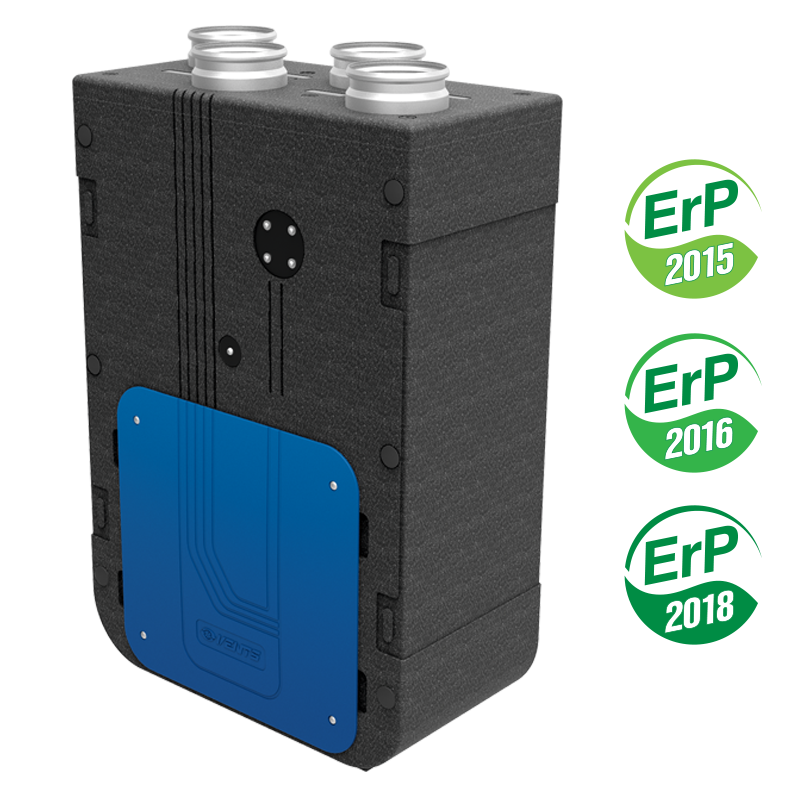

ВЕНТС ВУТ 270 B5Б ЕС

Припливно-витяжна установка з продуктивністю до 300 м³/год у тепло- та звукоізольованому корпусі. Ефективність рекуперації – до 98 %

Додати в проект

Додати до порівняння

3Д Модель

Галерея

Опис
Характеристики
Графік продуктивності
Завантаження
Розміри
Додаткові характеристики
Розміри блоку автоматики
Умовне позначення
Відео
Аксесуари

Опис

ОПИС

КОРПУС

Установки обробки повітря являють собою повністю завершені вентиляційні агрегати з утилізацією тепла, які забезпечують фільтрацію повітря, подавання свіжого, а також видалення забрудненого повітря.

Корпус виготовлений зі спіненого поліпропілену (EPP), який має високі тепло- та звукоізоляційні властивості, товщина панелей – 15-26 мм.

ФІЛЬТР

ВЕНТИЛЯТОРИ

Потоки припливного та витяжного повітря проходять очищення у панельних фільтрах класу G4, а в якості додаткового обладнання доступний змінний фільтр класу F8.

Застосовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані відцентровим робочим колесом із загнутими назад лопатками.

РЕКУПЕРАТОР

Установки ВУТ 270 B5Б ЕС обладнані протипотоковим рекуператором, виконаним із полістиролу.

Установки ВУЕ 270 B5Б ЕС обладнані ентальпійним протипотоковим рекуператором.

БАЙПАС

АВТОМАТИКА

Установки ВУТ/ВУЕ 270 В5Б ЕС оснащені байпасом для літнього провітрювання.

ЗАХИСТ ВІД ОБМЕРЗАННЯ

В установках ВУТ/ВУЕ 270 В5Б ЕС А21 є можливість підключити нагрівач попереднього нагрівання для захисту установки від обмерзання.

МОНТАЖ

Установки призначені для настінного та підлогового монтажу.
Доступ для обслуговування установок та фільтрів можливий з правого та лівого боків.

Установки ВУТ/ВУЕ 270 В5Б ЕС А21 оснащені системою автоматики.
Контролер А21 дає можливість інтегрувати установку до системи "Розумний дім" або BMS (Building Management Systems).
Для керування установкою через Wi-Fi необхідно завантажити мобільний додаток VENTS Home.

КЕРУВАННЯ ТА АВТОМАТИКА

Функції	A21
Керування за допомогою дистанційної панелі керування	Опція (А22)
Керування за допомогою дистанційної LCD дротової панелі	Опція (А25)
Керування за допомогою дистанційної бездротової панелі керування	Опція (А22 Wi-Fi)
BMS	RS-485 Wi-Fi Ethernet MODBUS (RTU, TCP)
Сервіс Vents Cloud Server	+
Керування за допомогою мобільного додатку через Wi-Fi	+
Перемикання швидкості	+
Індикація заміни фільтрів	За таймером фільтру
Індикація заміни фільтрів	За пресостатом забрудненості
Індикація аварії	Повний опис аварії у мобільному додатку
Робота за тижневим розкладом	+
Байпас	Автоматичний
Байпас	Ручний
Таймер	+
Режим Boost	+
Режим Камін	+
Захист від обмерзання	За допомогою циклічних зупинень припливного вентилятора
Захист від обмерзання	За допомогою попереднього нагрівання (опція)
Підключення догрівання	Опція
Підключення охолоджувача	Опція
Контроль мінімальної температури припливного повітря	+
Контроль вологості	Опція
Контроль CO₂	Опція
Контроль VOC	Опція
Контроль PM2.5	Опція
Підключення датчика пожежної сигналізації	Опція
* Опція. Функціонал доступний за умови встановлення відповідного аксесуара.

КОНСТРУКЦІЯ УСТАНОВКИ

ВАРІАНТ ЗАСТОСУВАННЯ

Характеристики

Параметр	ВУТ 270 B5Б ЕС	Одиниця виміру
Фазність	1
Напруга	230	В
Максимальна потужність установки	162	Вт
Максимальний струм установки	1.2	А
Частота струму	50/60	Гц
Продуктивність	300	м³/год
Частота обертання	3200	хв^-1
Ефективність рекуперації	87...98	%
Температура повітря, яке переміщується	-25 ... +40	°С
Рівень звукового тиску на відстані 3 м	34	дБА
Матеріал корпусу	спінений поліпропілен	-
Ізоляція	EPP 15-26 мм	-
Фільтр: витяжка	G4	-
Фільтр: приплив	G4, * F8	-
Розмір повітропроводу, який приєднується	125	мм
Маса	13	кг
Тип рекуператора	протипотоковий	-
Матеріал рекуператора	полістирол	-
Клас енергоефективності	A+	-
Опція*		-

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
∅D	125	мм
B	590	мм
H	893	мм
L	316	мм

Додаткові характеристики

Рівень звукової потужності за фільтром А		Заг.	Октавні смуги частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Рівень звукової потужності за фільтром А		дБА	63	125	250	500	1000	2000	4000	8000
L_wA до входу припливу	дБА	82	65	63	65	80	74	74	68	64
L_wA до виходу припливу	дБА	66	60	56	55	63	58	49	40	33
L_wA до входу витягання	дБА	85	64	67	71	81	77	79	75	67
L_wA до виходу витягання	дБА	71	51	64	62	68	60	60	50	42
L_wA до оточення	дБА	55	37	45	44	53	43	43	40	38	34	44

Визначення температури повітря після рекуператора:

t = t_зовн + k_рек * (t_вит - t_зовн) / 100,

де
t_зовн - температура зовнішнього повітря, °С
t_вит - температура витяжного повітря, °С
k_рек - ефективність рекуператора (згідно з діаграмою), %

Розміри блоку автоматики

	Розміри, мм
	L1	L2	L3	H1	H2	H3
Зовнішний блок автоматики	324	313	93	180	330	196

Умовне позначення

Серія	Номінальна продуктивність, м³/год	Тип монтажу	Виконання корпусу	Байпас	Тип двигуна	Керування
ВУТ: вентиляція з рекуперацією тепла ВУЕ: вентиляція з рекуперацією енергії	270	В: вертикальний	5: спінений поліпропілен (EPP)	Б: з байпасом	ЕС: синхронний двигун з електронним керуванням	А21

Відео

Аксесуари

Тип	Припливний панельний фільтр G4	Припливний панельний фільтр F8	Панель керування LCD	Панель керування	Панель керування з Wi-Fi	Внутрішній датчик вологості	Датчик CO₂ з індикацією	Датчик CO₂	Датчик вологості

ВУТ 270 В5Б ЕС A21	СФ 264x182x18 G4	СФ 264x182x18 F8	А25	А22	А22 Wi-Fi	HV2	CO2-1	CO2-2	HR-S
ВУЕ 270 В5Б ЕС A21

Тип	Датчик VOC (0-10 В)	Датчик CO₂ (0-10 В)	Датчик вологості (0-10 В)	Електронагрівач догрівання	Електронагрівач попереднього нагрівання	Сифонний набір	Повітряний клапан	Електропривод
Тип
ВУТ 270 В5Б ЕС A21	DPWQ 30600	DPWQ 40200	DPWС 11200	НКД 125	НКП 125	СГ-32	КРВ 125	LF230
ВУЕ 270 В5Б ЕС A21	DPWQ 30600	DPWQ 40200	DPWС 11200	НКД 125	НКП 125	–	КРВ 125	LF230
