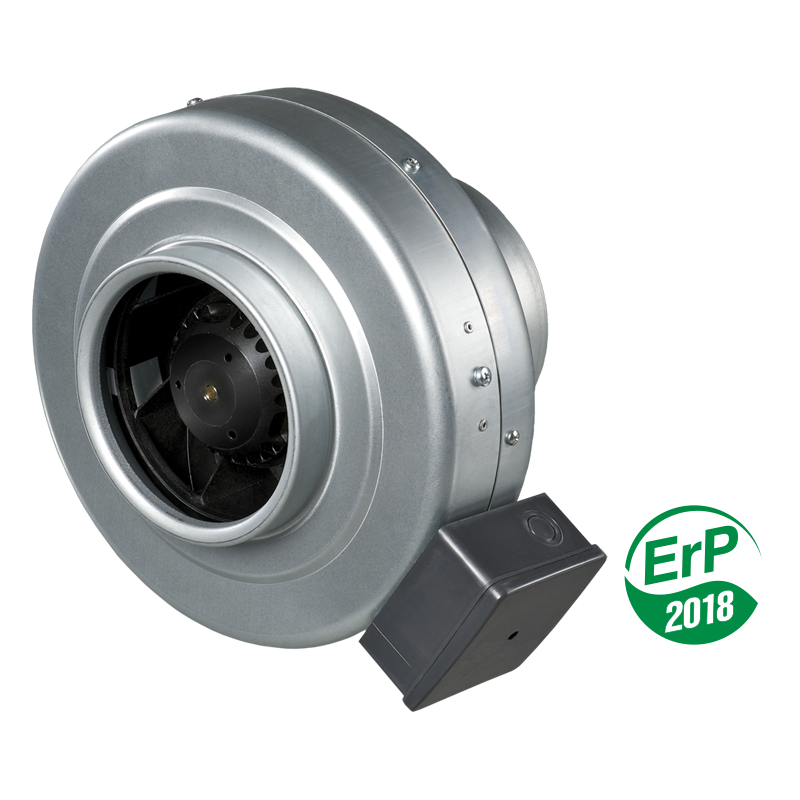

ВЕНТС ВКМц 100

Канальний відцентровий вентилятор. Максимальна продуктивність -265 м³/год.

Додати в проект

Опис
Характеристики
Графік продуктивності
Завантаження
Розміри
Додаткові характеристики
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських або промислових приміщень. Можливе встановлення вентиляторів на зовнішні стіни.	Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти (ВКМц…Б).
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з оцинкованої сталі.
ДВИГУН
Однофазний двигун із зовнішнім ротором обладнаний відцентровим робочим колесом із назад загнутими лопатками. Двигун має вбудований тепловий захист із автоматичним перезапуском. Для деяких типорозмірів доступною є версія двигуна з більш потужними характеристиками (ВКМСц).	Двигуни обладнані підшипниками кочення для забезпечення більшого терміну експлуатації (40000 годин). Для досягнення точних характеристик, безпечної роботи та низького рівня шуму під час процесу складання кожна турбіна проходить динамічне балансування. Клас захисту двигуна – IP44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою тиристорного або автотрансформаторного регулятора.	До одного регулювального пристрою можуть підключатись відразу по декілька вентиляторів, за умови, що загальна потужність і робочий струм не будуть перевищувати номінальних параметрів регулятора.
МОНТАЖ
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять до комплекту поставки. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку.	Електричне підключення та встановлення повинні виконуватись згідно інструкції та електричної схеми, яка зазначена на клемній коробці.

Характеристики

Параметр	ВКМц 100 50 Гц	ВКМц 100 60 Гц	Одиниця виміру
Двигун зниженої потужності	ні	ні	-
Напруга	1~ 220-240	1~ 220-240	В
Частота струму	50	60	Гц
Рівень звукового тиску на відстані 3 м	46	47	дБА
Споживана потужність	62	77	Вт
Максимальна витрата повітря	250	265	м³/год
Струм	0.28	0.34	А
Частота обертання	2812	3294	хв^-1
Макс. темп. переміщуваного повітря	-25...+55	-25 +50	°С
Захист	IP X4	IP X4	-
Захист двигуна	IP44	IP44	-
Діаметр повітропроводу	100	100	мм
Маса	2.8	2.8	кг
Конструкція	відцентровий	відцентровий	-
Матеріал корпусу	оцинкована сталь	оцинкована сталь	-
Зовнішній монтаж	так	так	-
Клас енергоефективності	C	C	-
Канал	для круглих каналів	для круглих каналів	-
Монтаж	зовнішній, настінний, канальний	зовнішній, настінний, канальний	-
*	Для відповідності вимогам ErP 2018 необхідно застосовувати регулятор швидкості та типологію керування local demand control (підключити датчик).	Для відповідності вимогам ErP 2018 необхідно застосовувати регулятор швидкості та типологію керування local demand control (підключити датчик).	-

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
ØD	98	мм
B1	293	мм
ØD1	237	мм
B	253	мм
L	202	мм
L1	23	мм
L2	22	мм
L3	30	мм

Додаткові характеристики

Рівень звукової потужності
		Заг.	Октавні смуги частот, Гц
	Гц	Заг.	63	125	250	500	1000	2000	4000	8000
L_wA до входу	дБА	72	47	67	68	67	60	54	53	42
L_wA до виходу	дБА	73	56	67	72	66	63	58	57	42
L_wA до оточення	дБА	64	43	60	57	41	24	6	17	24

Умовне позначення

Серія		Діаметр повітропроводу	Опції
ВЕНТС ВКМц	С: двигун підвищеної потужності	100; 125; 150; 160; 200; 250; 315	Б: двигун зниженої потужності Р1: кабель живлення з мережевою вилкою
