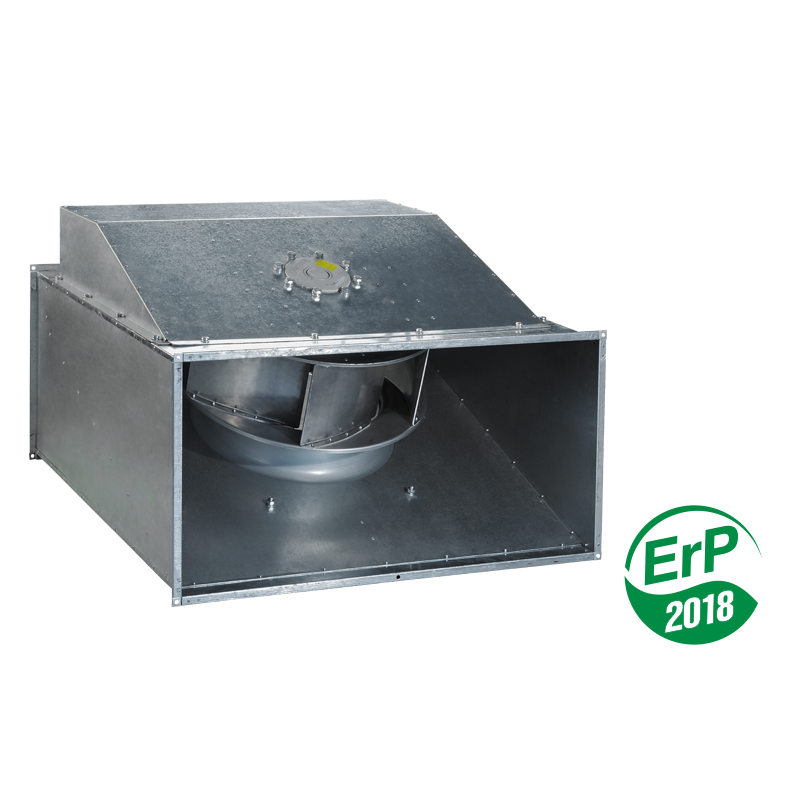

ВЕНТС ВКП 4Д 1000*500

Відцентровий вентилятор продуктивністю до 15000 м³/год для прямокутних каналів.

Додати в проект

Додати до порівняння

Опис

ЗАСТОСУВАННЯ

Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських або промислових приміщень за обмеженого простору для монтажу.
Призначені для з’єднання з прямокутними повітропроводами з номінальним перерізом 400*200, 500*250, 500*300, 600*300, 600*350, 1000*500 мм.

ЕЛЕКТРОДВИГУН

Використовуються 2-х, 4-х і 6-ти асинхронні двигуни із зовнішнім ротором, які мають робоче колесо з назад загнутими лопатками, виготовлене з оцинкованої сталі.
Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з автоматичним перезапуском або з виведеними клемами для підключення зовнішніх пристроїв захисту (залежить від моделі, див. схеми підключення).
Застосування у двигунах підшипників кочення забезпечує великий термін експлуатації.
Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна під час складання проходить динамічне балансування.
Двигун у вентиляторі має клас захисту IP44.

КОНСТРУКЦІЯ

РЕГУЛЮВАННЯ ШВИДКОСТІ

Плавне регулювання швидкості за допомогою тиристорного регулятора або ступінчасте – за допомогою автотрансформаторного регулятора швидкості.
До одного регулювального пристрою можна підключити декілька вентиляторів за умови, що загальна потужність та робочий тиск не будуть перевищувати номінальних параметрів регулятора.

МОНТАЖ

Вентилятори монтуються у розрив прямокутних повітропроводів і не потребують спеціального кріплення, якщо приєднання здійснюється безпосередньо до них.
У разі під’єднання через гнучкі вставки необхідно кріпити вентилятор до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні з урахуванням напрямку потоку повітря (вказано стрілкою на корпусі вентилятора).
Також необхідно передбачити доступ для обслуговування вентилятора.
Подавання живлення на вентилятор здійснюється через зовнішні клеми.
Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.

Характеристики

Параметр	ВКП 4Д 1000*500	Одиниця виміру
Фазність	3
Напруга	400	В
Частота струму	50	Гц
Рівень звукового тиску на відстані 3 м	70	дБА
Продуктивність	15000	м³/год
Споживана потужність	3800	Вт
Струм	6.6	А
Частота обертання	1360	хв^-1
Захист	IP X4	-
Температура повітря, яке переміщується	-20 … +40	°С
Маса	126	кг
Конструкція	відцентровий	-
Кількість полюсів	4	-
Матеріал корпусу	оцинкована сталь	-
Ширина	1000	мм
Висота	500	мм
Канал	для прямокутних каналів	-
Монтаж	канальний	-

Центр завантажень

Завантаження

Розміри

Характеристики

Додаткові характеристики

РІВЕНЬ ЗВУКОВОГО ТИСКУ

Рівень звукової потужності, А-фільтр											Рівень звукового тиску на відст. 3 м, А-фільтр	Рівень звукового тиску на відст. 1 м, А-фільтр
		Загал.	Октавні смуги частот, Гц								Рівень звукового тиску на відст. 3 м, А-фільтр	Рівень звукового тиску на відст. 1 м, А-фільтр
	Гц	Загал.	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБA	LpA, 1 м дБA
L_wA до входу	дБА	99	92	96	92	87	89	87	86	72	79	89
L_wA до виходу	дБА	98	86	86	87	89	93	92	89	74	77	87
L_wA до оточення	дБА	90	55	75	83	86	85	78	73	64	70	80

ПАРАМЕТРИ ERP

Загальна ефективність, %	Категорія вимірювань	Категорія ефективності	Стадія ефективності	Вбудований регулятор обертів	Потужність, кВт	Струм, А	Максимальна витрата повітря, м³/год	Статичний тиск, Па	Швидкість, об/хв^-1	Специф. коефіцієнт
55,5	А	Статичний	60,1	Ні	3,710	6,1	8260	880	1360	1

Умовне позначення

Серія		Виконання електродвигуна		*Розмір фланця (ШВ)**
		Кількість полюсів	Фазність
ВЕНТС ВКП	С: двигун підвищеної потужності	2 4 6	Е: однофазний Д: трифазний	400200, 500250, 500300, 600300, 600350, 1000500, 700400, 800500
