ВУТ 100 П міні

Версія для друку Зберегти в PDF

Максимальна витрата повітря – 100 м³/год

▲▼

Додати в проект

Додати до порівняння

Опис
Характеристики
Графік продуктивності
Завантаження
Розміри
Розміри
Умовні позначення
Аксесуари
BIM

Опис

ОПИС

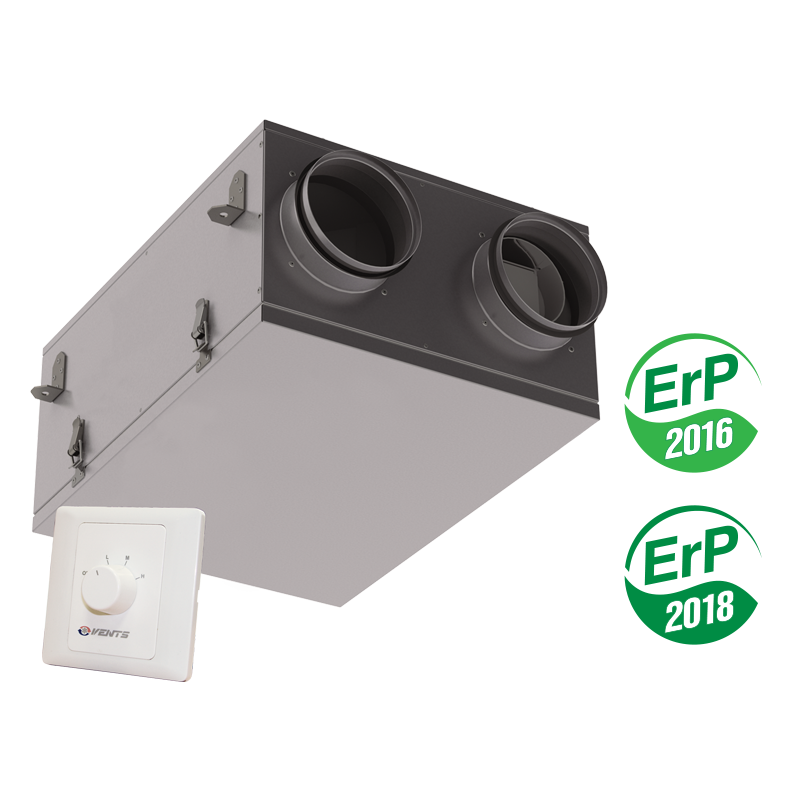

Компактна припливно-витяжна установка ВУЕ 100 П міні (ВУТ 100 П міні) – просте і ефективне рішення для створення енергоощадної вентиляції окремих кімнат у квартирах, приватних будинках, майстернях, комерційних приміщеннях.	Установка являє собою повністю готовий вентиляційний агрегат, який забезпечує фільтрацію, подавання свіжого повітря у приміщення та видалення забрудненого.
КОРПУС	ФІЛЬТР
Корпус виготовлений з корозійностійкого алюмоцинку із внутрішньою тепло- і звукоізоляцією з пінофолу.	Для очищення припливного і витяжного повітря використовуються два вбудованих фільтри зі ступенем очищення G4.
ВЕНТИЛЯТОРИ
Установка оснащена відцентровими вентиляторами зі вперед загнутими лопатками.	Двигун обладнаний підшипниками кочення для збільшення терміну служби (приблизно 40 тисяч робочих годин).
РЕКУПЕРАТОР ВУЕ 100 П МІНІ	РЕКУПЕРАТОР ВУТ 100 П МІНІ
Пластинчастий ентальпійний рекуператор перехресного потоку з ефективністю Від 64 до 72 %.	В установці застосовується пластиковий рекуператор перехресного потоку. Під блоком рекуператора розташований піддон для збору і відведення конденсату.

КЕРУВАННЯ	ЗАХИСТ РЕКУПЕРАТОРА
Регулювання витрати повітря здійснюється в 3-х режимах за допомогою перемикача швидкостей А3 (П3-1-300).	Для захисту рекуператора від обмерзання холодної пори року всередині корпусу встановлений термостат (вимкнення припливного вентилятора для підігрівання рекуператора потоком теплого повітря з приміщення).
МОНТАЖ
Установка монтується всередині приміщень за підвісними стелями в горизонтальному положенні.
ВАРІАНТ ЗАСТОСУВАННЯ

Характеристики

Параметр	ВУТ 100 П міні Мін.	ВУТ 100 П міні Сер.	ВУТ 100 П міні Макс.	Одиниця виміру
Швидкість	Мін.	Сер.	Макс.	-
Частота струму	50			Гц
Фазність	1			-
Напруга живлення установки	230			В
Продуктивність	55	74	100	м³/год
Споживана потужність установки	30	38	56	Вт
Струм установки	0.18	0.23	0.34	А
Частота обертання	1300	1950	2500	хв^-1
Рівень звукового тиску на відстані 3 м	24	32	41	дБА
Температура повітря, яке переміщується	-25 ... +40			°С
Фільтр: витяжка	G4			-
Фільтр: приплив	G4			-
Ефективність рекуперації	65...76			%
Нагрівання	без нагрівання			-
Матеріал корпусу	алюмоцинк			-
Ізоляція	15 мм, пінофол			-
Маса	13			кг
Тип рекуператора	перехресного потоку			-
Матеріал рекуператора	пластик			-
Діаметр підключення	125			мм
Тип	припливно-витяжний з рекуперацією			-
Клас енергоефективності	D			-
Монтаж	прихований, стельовий			-

Графік продуктивності

Центр завантажень

Завантаження

Розміри

Характеристики

Розміри

Умовні позначення

Аксесуари

BIM

Схожі продукти

ВУЕ 100 П міні Детальніше

Серія	Номінальна продуктивність, м³/год	Монтажне виконання	Тип
ВЕНТС ВУТ ВЕНТС ВУЕ	100	П: підвісна	міні

Модель	Панельний фільтр G4	Літня вставка	Шумоглушники		Зворотний клапан	Повітряний клапан	Хомути

ВУТ 100 П міні	СФ 200х190х18 G4	СВ C4 200/190	СР 125 600/900/1200	СРФ 125 600/900/1200	KOM 125	КР 125	Х 125
ВУЕ 100 П міні
