| ЗАСТОСУВАННЯ |
|
- Клапани протипожежні призначені для автоматичного перекриття технологічних отворів та отворів у місцях проходження вентиляційних каналів через міжповерхове перекриття, стіни, перегородки, а також для перекриття отворів в огороджувальних конструкціях припливно-витяжних каналів протидимної вентиляції.
|
- Клапани цього виконання не призначені для встановлення у повітропроводах та каналах приміщень категорій А та Б пожежовибухонебезпеки, у місцевих відсмоктувачах вибухонебезпечних сумішей.
- Межа вогнестійкості клапана протипожежного димового універсального серії КП-2...72С становить не менше 120 хв (ЕI 120) за температури 600 °С.
|
| КОНСТРУКЦІЯ |
|
- Клапани серії КП-2...72С випускаються у загальнопромисловому виконанні з мінімізованою елементною базою та використанням низьколегованої оцинкованої сталі.
- Заслінка клапана виконана з вогнестійкого матеріалу.
- Канальний тип передбачає наявність у корпусі двох приєднувальних фланців для вбудування у вентиляційний канал (систему повітропроводів) та зовнішнє розміщення елементів виконавчого механізму для зручності їх обслуговування ззовні.
- Клапани серії КП-2...72С оснащені механічним приводним пристроєм з плавкою вставкою та зворотною пружиною.
- Приведення клапана у робоче положення здійснюється у разі спрацьовування плавкої вставки на підвищення температури.
|
- Повернення клапана в охоронне положення відбувається тільки вручну за допомогою рукоятки та заміною плавкої вставки через люк.
- Механізм аварійного спрацьовування клапана: заслінка встановлена в охоронне положення (стан клапана поза вогневим впливом) за допомогою ручки, яка знаходиться на зовнішньому боці клапана (при встановленні заслінки клапана в охоронне положення зводиться зворотна пружина), положення ручки фіксується замком.
- У разі аварійного спрацьовування (стан клапана у разі безпосереднього вогневого впливу) плавка вставка роз’єднується і приводить у дію замок, який звільняє ручку, і зворотна пружина приводить заслінку клапана у робоче положення.
|

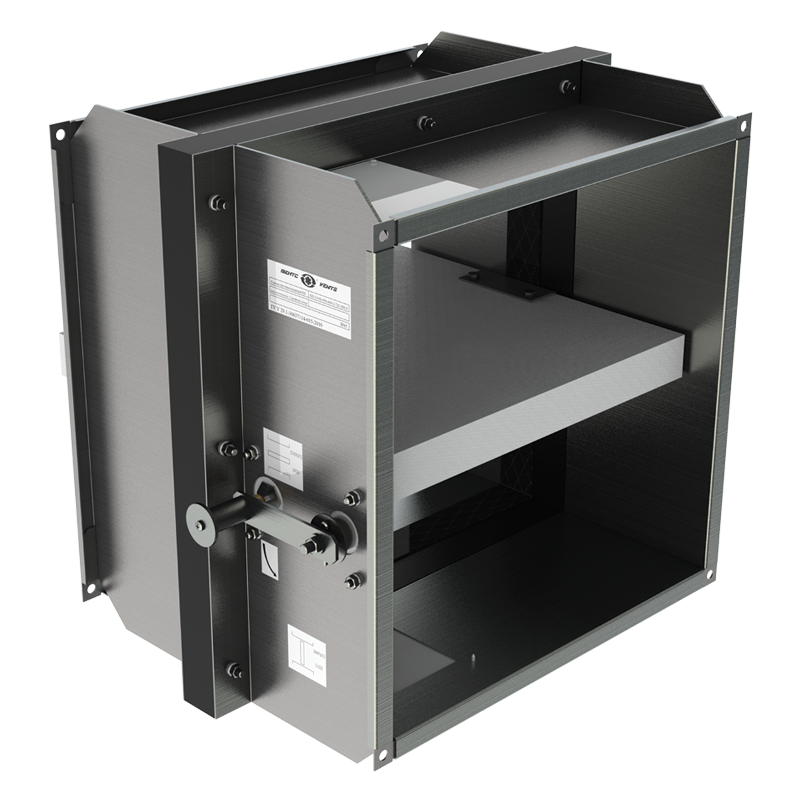

| КЛАПАН ПРОТИПОЖЕЖНИЙ КП-2...72С З МЕХАНІЧНИМ ПРИВОДНИМ ПРИСТРОЄМ З ПЛАВКОЮ ВСТАВКОЮ ТА ЗВОРОТНОЮ ПРУЖИНОЮ |
 |
| МОНТАЖ |
|
- Монтаж клапана у протипожежній огороджувальній конструкції виконується згідно з чинними нормами та правилами.
- Вогнестійкість зашпаровування повинна бути не нижче вогнестійкості огороджувальної конструкції.
- Клапани можна встановлювати у будь-якому положенні у вертикальних та горизонтальних проходах протипожежних конструкцій.
- Проходи для монтажу клапанів повинні бути зроблені так, щоб уникнути перенесення усіх навантажень від протипожежних конструкцій на корпус клапана.
- Прилеглий повітропровід повинен бути підвішений так, щоб виключити перенесення навантаження від повітропроводу на фланець клапана.
- Мінімальний вільний простір для підступу до керівних частин повинен бути не менше 350 мм.
- Повинен бути доступним оглядовий отвір.
- У процесі встановлення необхідно враховувати розмір «К».
- Під час встановлення двох або більше клапанів в одній протипожежній розділювальній конструкції відстань між двома сусідніми клапанами повинна бути не менше 200 мм.
|
- Клапан повинен бути встановлений так, щоб заслінка клапана (у закритому положенні) була розташована у площині протипожежної розділювальної конструкції.
- Якщо такий монтаж неможливий, то корпус клапана між протипожежною розділювальною конструкцією та заслінкою клапана повинен бути ізольований матеріалом згідно з чинними стандартами.
- Механізм керування клапана повинен бути захищений від пошкоджень та забруднень.
- Корпус клапана не повинен деформуватися під час замуровування.
- Після монтажу заслінка не повинна чіплятися за корпус клапана під час відкривання або закривання.
- Пожежний клапан можна вбудувати у щільну стінову конструкцію, виготовлену, наприклад, зі звичайної бетонної кладки завтовшки не менше W = 100 мм або у гіпсокартонну стіну з необхідним ступенем вогнестійкості або у щільну стельову конструкцію, виготовлену, наприклад, зі звичайного бетону завтовшки не менше W = 150 мм.
- Для ущільнення клапана у розділювальній конструкції заборонено використовувати різні речовини, які піняться.
|
| РЕКОМЕНДАЦІЯ З МОНТАЖУ КЛАПАНА КП-2...72С З ПЛАВКОЮ ВСТАВКОЮ ТА ЗВОРОТНОЮ ПРУЖИНОЮ |
| |
у вертикальних будівельних конструкціях |
у горизонтальних будівельних конструкціях |
|
Розміри A та B дивіться у таблиці габаритних розмірів
|
 |
 |
|
