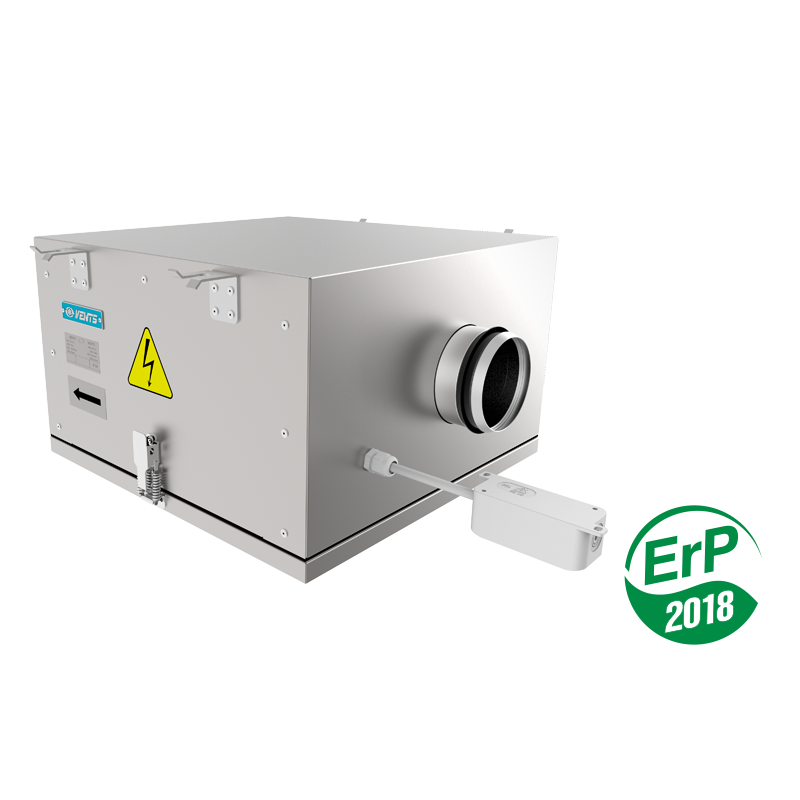

Шумоізольований вентилятор з ЕС-двигуном ВЕНТС КСФ К2 ЕС

Версія для друку Зберегти в PDF

Канальні відцентрові вентилятори у тепло- та звукоізольованому корпусі продуктивністю до 1682 м³/год.

Особливості моделі

Продукти серії

ВЕНТС КСФ 100 К2 ЕС

ВЕНТС КСФ 125 К2 ЕС

ВЕНТС КСФ 150 K2 EC

ВЕНТС КСФ 160 K2 EC

ВЕНТС КСФ 200 K2 EC

ВЕНТС КСФ 250 К2 ЕС

ВЕНТС КСФ 100 К2 ЕСВЕНТС КСФ 125 К2 ЕСВЕНТС КСФ 150 K2 EC

ВЕНТС КСФ 160 K2 ECВЕНТС КСФ 200 K2 ECВЕНТС КСФ 250 К2 ЕС

Опис
Модифікації
Графік продуктивності
Завантаження
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Конструкція вентиляторів КСФ К2 ЕС дозволяє застосовувати їх у припливних та витяжних системах вентиляції комерційних, офісних та інших громадських або промислових приміщень із високими вимогами до рівня шуму та обмеженим простором для монтажу.	Наприклад, передбачено можливість розташування безпосередньо у приміщенні над підвісною стелею. Призначені для монтажу з повітропроводами діаметром 100-250 мм.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з алюмоцинку. Для легкості монтажу та експлуатації кришка вентилятора кріпиться за допомогою спеціального замка. Тепло- та звукоізоляція виконана з негорючої мінеральної вати завтовшки 50 мм. Для забезпечення кращого шумопоглинання внутрішня поверхня ізоляції виконана з перфорованого металевого листа. Приєднувальні патрубки круглого перерізу оснащені гумовими ущільнювачами.
ЕЛЕКТРОДВИГУН
Під час виготовлення вентиляторів застосовуються високоефективні електронно-комутовані (ЕС) двигуни постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими вперед лопатками. ЕС-двигун не має деталей, які труться чи зношуються, таких як колектор або щітки. Ці деталі замінені електронною платою ЕС-контролера, яка не потребує обслуговування.	ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД, який сягає 90 %.
ВБУДОВАНІ ФУНКЦІЇ ТА КЕРУВАННЯ
Керування вентилятором здійснюється за допомогою зовнішнього керівного сигналу 0-10 В (регулювання продуктивності вентилятора залежно від рівня температури, тиску, задимленості і т. ін.). Економна робота на будь-якій швидкості обертання робочого колеса вентилятора.	Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі (можлива робота як від мережі з частотою струму 50 Гц, так і в мережі з частотою струму 60 Гц). Вентилятори можна підключати до централізованих комп’ютерних систем керування вентиляцією.
МОНТАЖ
Канальні вентилятори призначені для монтажу з круглими повітропроводами. Вентилятори монтуються в розрив повітропроводів. У разі під’єднання через гнучкі вставки необхідно кріпити вентилятор до будівельної конструкції за допомогою опор, підвісок або кронштейнів.	Вентилятор може встановлюватися у будь-якому положенні з урахуванням напрямку потоку повітря (показано стрілкою на корпусі вентилятора). Необхідно передбачити місце доступу для обслуговування вентилятора.

Модифікації

Найменування модифікації

КСФ 100 К2 ЕС

КСФ 125 К2 ЕС

КСФ 150 K2 EC

КСФ 160 K2 EC

КСФ 200 K2 EC

КСФ 250 К2 ЕС

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Завантаження

Умовне позначення

Серія	Діаметр патрубка	Модифікація	Електродвигун	Опції
ВЕНТС КСФ	100; 125; 150; 160; 200; 250	К2: тепло- та звукоізольований корпус	ЕС: синхронний двигун з електронним керуванням	Р1: кабель живлення з мережевою вилкою
