Припливні установки серії ВЕНТС МПА В ЕС А31

Версія для друку Зберегти в PDF

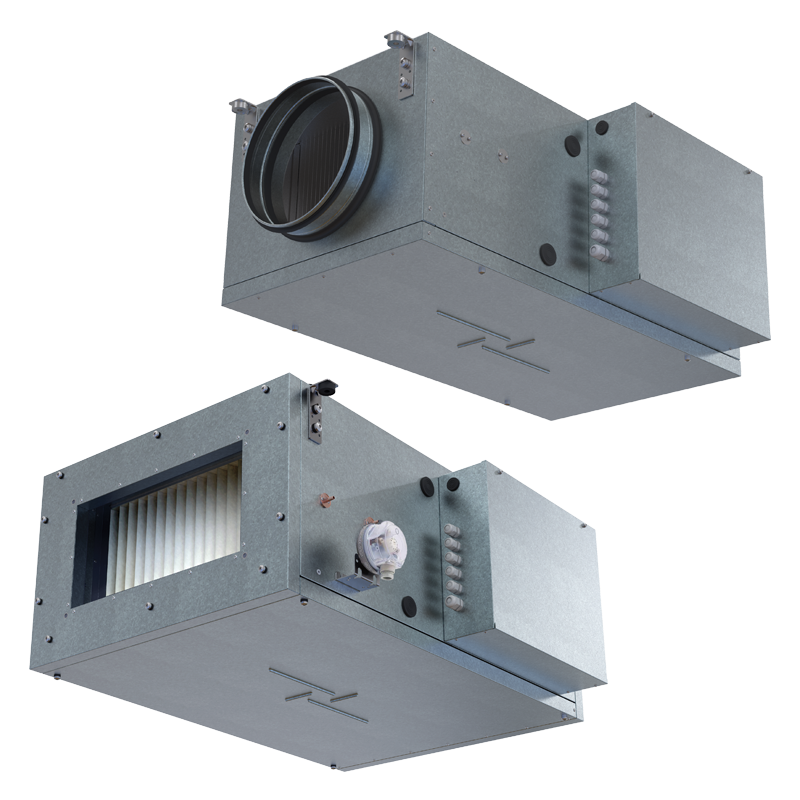

Припливні установки з продуктивністю до 4950 м³/год у тепло- та звукоізольованому корпусі

Особливості моделі

Продукти серії

Опис

ОПИС

Припливна установка МПА В ЕС – повністю готовий вентиляційний агрегат, який забезпечує фільтрацію, підігрівання і подавання свіжого повітря у приміщення.

КОРПУС

ФІЛЬТР

НАГРІВАЧ

ВЕНТИЛЯТОРИ

Застосовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані відцентровим робочим колесом.

МОНТАЖ

Припливна установка монтується на підлозі, підвішується до стелі або кріпиться на стіні за допомогою кронштейнів.
Установку можна розмістити як у допоміжних приміщеннях, так і в основних (над підвісною стелею, у ніші або у відкритий спосіб).
Усі електричні підключення виконуються через клемну колодку в розподільній коробці.
Необхідно передбачити можливість доступу до установки для сервісного обслуговування та очищення фільтра.

КЕРУВАННЯ ТА АВТОМАТИКА

Установки МПА В ЕС обладнуються вбудованою системою автоматики.
Контролер А31 дає змогу інтегрувати установку в Building Management System (BMS).
Дистанційна панель керування до комплекту не входить.

Функції	А31
Дротова панель керування	А30
Дротова панель керування	А32
Увімк./Вимк. установки	+
Налаштування і контроль швидкостей вентилятора	+
Індикація та контроль забруднення фільтра	Пресостат
Тижневий графік	+
Термостат захисту нагрівача від перегрівання з автоматичним перезапуском	+
Термостат захисту нагрівача від перегрівання з ручним перезапуском	+
Контроль температури припливного повітря	+
Датчик зовнішньої температури	+
Захист від обмерзання водяного нагрівача	+
Датчик температури зворотного теплоносія	+
Контроль повітряної заслінки	+
Індикація несправності	+
BMS-підключення	ModBUS (RTU)
Датчик вологості	0-10 В або NO
Датчик CO2	0-10 В або NO
Контроль витяжного вентилятора	Увімк./Вимк.
Керування триходовим клапаном теплоносія	+
Підключення насоса теплоносія	+
Керування ККБ	0-10 В

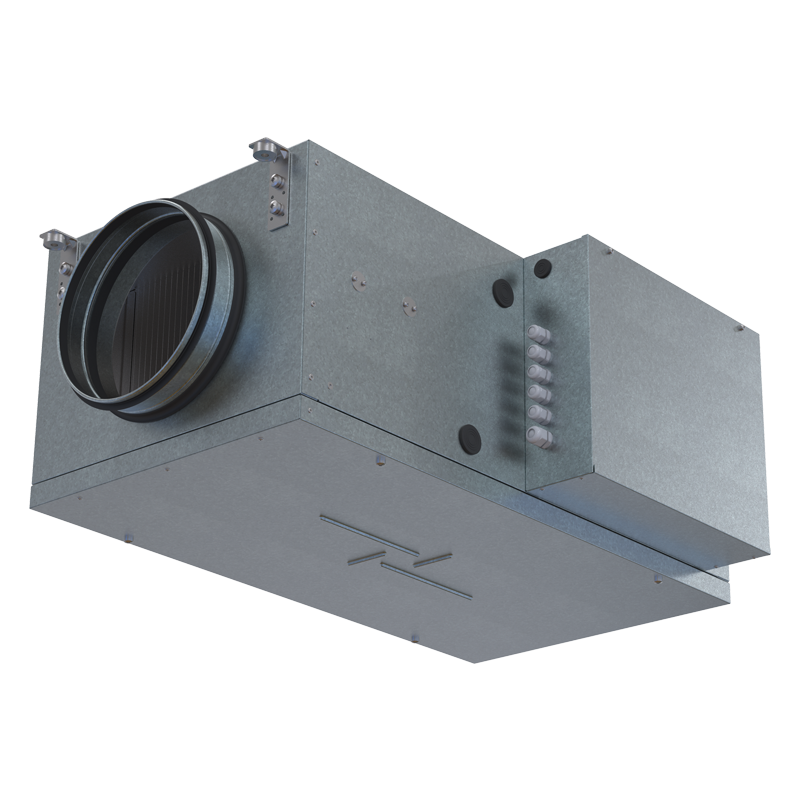

КОНСТРУКЦІЯ УСТАНОВКИ МПА 700 В ЕС А31

КОНСТРУКЦІЯ УСТАНОВКИ МПА 1000-4000 В ЕС А31

Модифікації

Найменування модифікації

МПА 700 В ЕС А31

МПА 1000 В ЕС А31

МПА 1500 В ЕС А31

МПА 2000 В ЕС А31

МПА 3000 В ЕС А31

МПА 4000 В ЕС А31

Завантаження

Умовне позначення

Серія	Номінальна продуктивність, м³/год	Нагрівач	Тип двигуна	Тип виконання	Керування
МПА: агрегат обробки повітря	700; 1000; 1500; 2000; 3000; 4000	В: водяний	ЕС: синхронний двигун з електронним керуванням	Л: лівий П: правий	А31
