Осьові вентилятори серії ВЕНТС ОВ

Версія для друку Зберегти в PDF

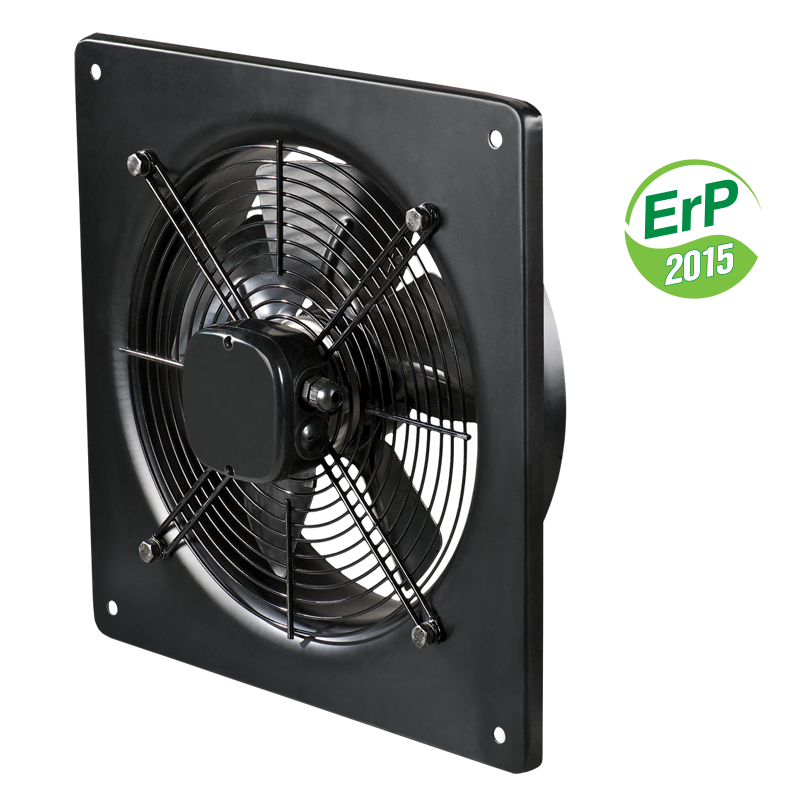

Осьові вентилятори низького тиску в сталевому корпусі продуктивністю до 25000 м³/год для настінного монтажу.

Особливості моделі

Продукти серії

ОВ 2Е 200

ОВ 2Е 250

ОВ 4Е 250

ОВ 2Е 300

ОВ 4Е 300

ОВ 4Е 350

ОВ 4Е 400

ОВ 4Е 450

ОВ 4Е 500

ОВ 4Е 550

ОВ 4Е 630

ОВ 2Д 250

ОВ 4Д 250

ОВ 2Д 300

ОВ 4Д 300

ОВ 4Д 350

ОВ 4Д 400

ОВ 4Д 450

ОВ 6Е 630

ОВ 4Д 630

ОВ 4Д 550

ОВ 4Д 500

ОВ 6Е 450

ОВ 6Е 500

ОВ 6Е 550

ОВ 6Д 450

ОВ 6Д 500

ОВ 6Д 550

ОВ 6Д 630

ОВ 6Д 710

ОВ 8Д 710

ОВ 6Д 800

ОВ 8Д 800

3Д Модель

Галерея

Опис
Модифікації
Графік продуктивності
Завантаження
Умовне позначення
BIM

Опис

ЗАСТОСУВАННЯ
Витяжні та припливно-витяжні системи вентиляції приміщень різного призначення, де потрібна висока продуктивність при відносно низькому опорі системи. Можливе використання у холодильній техніці для охолодження компресорно-конденсаторних блоків.	Також вентилятори серій ОВ можуть застосовуватися для прямого відведення відпрацьованого повітря або вентиляції підпору в системах протипожежної вентиляції. Передбачено можливість встановлення вентиляторів серії ОВ на зовнішні стіни.
КОНСТРУКЦІЯ
Корпус і крильчатка виготовлені зі сталі з полімерним покриттям.	Клемна коробка вентиляторів серії ОВ оснащена кабелем для дистанційного підключення.
ЕЛЕКТРОДВИГУН
Дво-, чотирьох- або шестиполюсні асинхронні однофазні або трифазні двигуни із зовнішнім ротором. Вбудований тепловий захист із автоматичним перезапуском.	Підшипники кочення забезпечують тривалий строк експлуатації до 40 000 годин. Клас захисту двигуна – IP44-IP54.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Ступінчасте регулювання швидкості за допомогою автотрансформаторного регулятора швидкості і плавне регулювання швидкості за допомогою тиристорного регулятора швидкості.	До одного регулятора швидкості можна під’єднати кілька вентиляторів за умови, що їхня загальна потужність і струм споживання не будуть перевищувати номінальних параметрів регулятора швидкості.
МОНТАЖ
Вентилятор встановлюється на поверхню стіни за допомогою квадратної приєднувальної пластини. Підключення до електромережі здійснюється через виносну клемну коробку.	Електричне під’єднання і встановлення повинні виконуватися відповідно до інструкції та електричної схеми, зазначеної на клемній коробці.

Модифікації

Найменування модифікації
