Пластикові корпуси для побутових вентиляторів ВЕНТС КВ 80

Опис

ЗАСТОСУВАННЯ

Корпуси для встановлення вентиляторного вузла серії ВНВ-1 80.
У будівлях з однотрубною системою вентиляції.

Монтаж у кухнях, ванних кімнатах, санвузлах, коморах.

КОНСТРУКЦІЯ

Встановлюється у стіну під час загальнобудівельних робіт.
Не є вогнезахисним.
Виготовлений з високоякісного та високоміцного АБС-пластику.

Обладнаний пластиковим гравітаційним зворотним клапаном.
З’єднується з головним вентиляційним стояком гнучким повітропроводом.
Діаметр приєднувального патрубка – 80 мм.

Наявність запобіжної кришки для захисту корпусу від потрапляння бруду та пилу під час загальнобудівельних та оздоблювальних робіт у приміщенні.
Для вентиляції двох приміщень одночасно можливе встановлення додаткових патрубків за допомогою перфорованих місць у корпусі.

У такому разі застосовується набір для витяжної вентиляції другого приміщення.
Для підключення додаткового патрубка необхідно видалити заглушку в корпусі.

Варіанти приєднання патрубка для вентиляції другого приміщення

Важливо!
Під час встановлення корпусу переконайтеся у правильності положення зворотного клапана, який за відсутності потоку повинен закритися під власною вагою.

ПРИКЛАД МОНТАЖУ

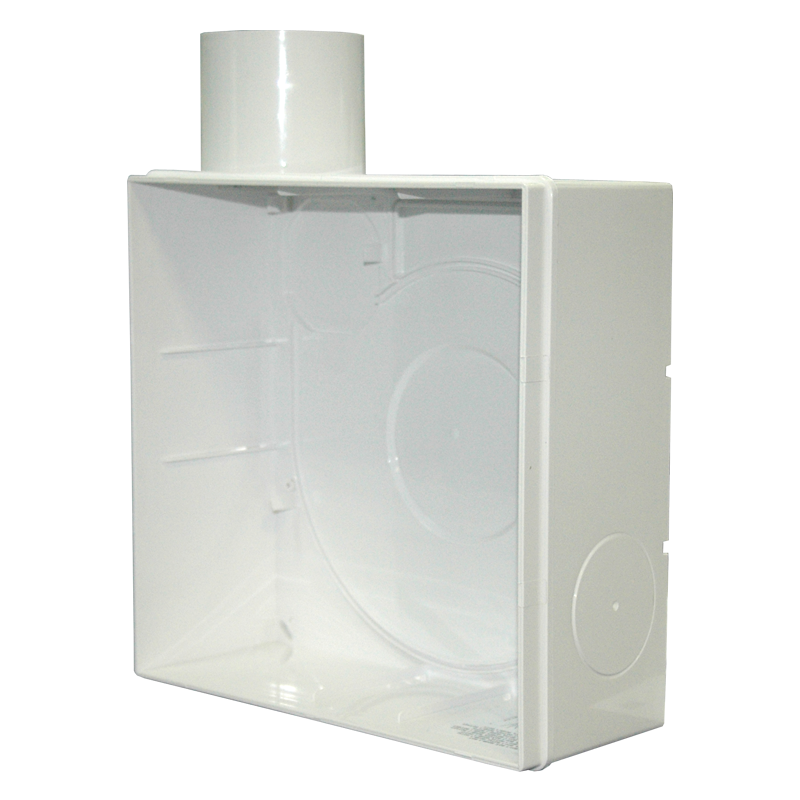

Пластиковий корпус КВ 80
