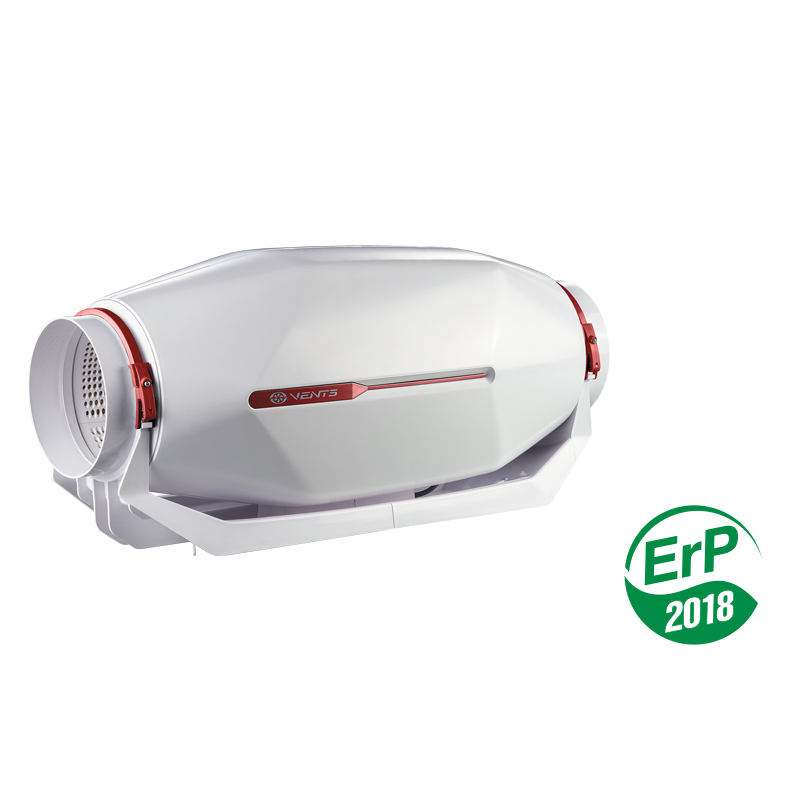

Шумоізольований вентилятор ВЕНТС Стрім ЕС

Версія для друку Зберегти в PDF

Канальні вентилятори змішаного типу в шумо- та теплоізольованому корпусі з продуктивністю до 600 м³/год з ЕС-двигуном.

Особливості моделі

Продукти серії

ВЕНТС Стрім 100/125 EC СВЕНТС Стрім 150/160 ЕС

ВЕНТС Стрім 100/125 EC С

ВЕНТС Стрім 150/160 ЕС

ВЕНТС Стрім 100/125 EC СВЕНТС Стрім 150/160 ЕС

Опис
Модифікації
Завантаження
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Серія канальних вентиляторів ВЕНТС Стрім ЕС випускається у спеціальному шумоізольованому корпусі, який забезпечує безшумну роботу вентилятора за високих аеродинамічних характеристик. Сумісні з повітропроводами діаметром від 100 до 160 мм. Вентилятори ВЕНТС Стрім ЕС поєднують у собі широкі можливості та високі технічні параметри осьових та відцентрових вентиляторів, забезпечуючи потужний повітряний потік та високий тиск, а також економічність та керованість ЕС-двигуна.	100 % регульована швидкість, можливість під'єднання кількох вентиляторів до керівної комп'ютерної системи, оснащеної сенсорами та датчиками. Застосування: у припливно-витяжних системах вентиляції різноманітних комерційних та промислових приміщень із підвищеними вимогами до енергозаощадження, низького рівня шуму (бібліотеки, конференц-зали, навчальні заклади, дитячі садочки і т. ін.).
КОНСТРУКЦІЯ
Зовнішній корпус виготовляється з високоякісного та міцного пластику. Внутрішня перфорація корпусу пропускає звукові хвилі, спрямовуючи їх під певним кутом на шар шумопоглинального матеріалу. Шумо- та теплоізоляція корпусу виконані з шару мінеральної вати завтовшки 50 мм. Спеціальна перфорація корпусу та шумопоглинальний матеріал забезпечують затухання звуку в широкому діапазоні частот.	Завдяки конічній формі крильчатки та спеціально спрофільованим лопатям кругова швидкість повітряного потоку збільшується, забезпечуючи вищий тиск та продуктивність порівняно зі звичайними осьовими вентиляторами. Дифузор, спеціально спроектована крильчатка та спрямний апарат на виході корпусу вентилятора розподіляють повітряний потік, забезпечуючи оптимальне поєднання характеристик – високу продуктивність та збільшений тиск за низького рівня шуму. Корпус вентилятора оснащений зовнішньою герметичною клемною коробкою для підключення електроживлення.

ЕЛЕКТРОДВИГУН
Використовуються високоефективні електронно-комутовані (ЕС) двигуни постійного струму. Такі двигуни на сьогодні є найбільш передовим рішенням у галузі енергозаощадження.	ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (сягає 90 %).
РЕГУЛЮВАННЯ ШВИДКОСТІ
Керування вентилятором здійснюється за допомогою керівного сигналу 0-10 В (регулювання продуктивності проводиться залежно від рівня температури, тиску, задимленості та інших параметрів). У разі зміни значення керівного фактора ЕС-вентилятор змінює швидкість обертання і подає рівно стільки повітря скільки необхідно для вентиляційної системи. Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі (можлива робота як від мережі з частотою струму 50 Гц, так і 60 Гц).	Вентилятори можна об'єднувати в єдину комп'ютерну мережу керування. Програмне забезпечення дозволяє з високою точністю керувати роботою об'єднаних у мережу вентиляторів. На дисплей комп'ютера виводяться всі параметри системи, і в разі потреби можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
МОНТАЖ
Вентилятори призначені для монтажу з круглими повітропроводами. Корпус вентилятора оснащений кріпильними кронштейнами для підлогового, настінного або стельового монтажу. Допускається монтаж під будь-яким кутом відносно осі вентилятора. Під час монтажу необхідно передбачити доступ для сервісного обслуговування вентилятора.	Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці. В одній системі можливе встановлення декількох вентиляторів паралельно для збільшення продуктивності або послідовно для збільшення робочого тиску.

Модифікації

Найменування модифікації

Стрім 100/125 EC С

Стрім 150/160 ЕС

Завантаження

Умовне позначення

Серія	Діаметр повітропроводу	Тип двигуна		Опції
ВЕНТС Стрім: вентилятор змішаного типу в шумоізольованому корпусі	100/125 150/160	ЕС: синхронний двигун з електронним керуванням	С: двигун підвищеної потужності	Ун: регулятор швидкості з електронним термостатом та датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм роботи за температурою. Р: кабель живлення з мережевою вилкою. П: вбудований плавний регулятор швидкості.
