МІКРА 100 WiFi

Версія для друку Зберегти в PDF

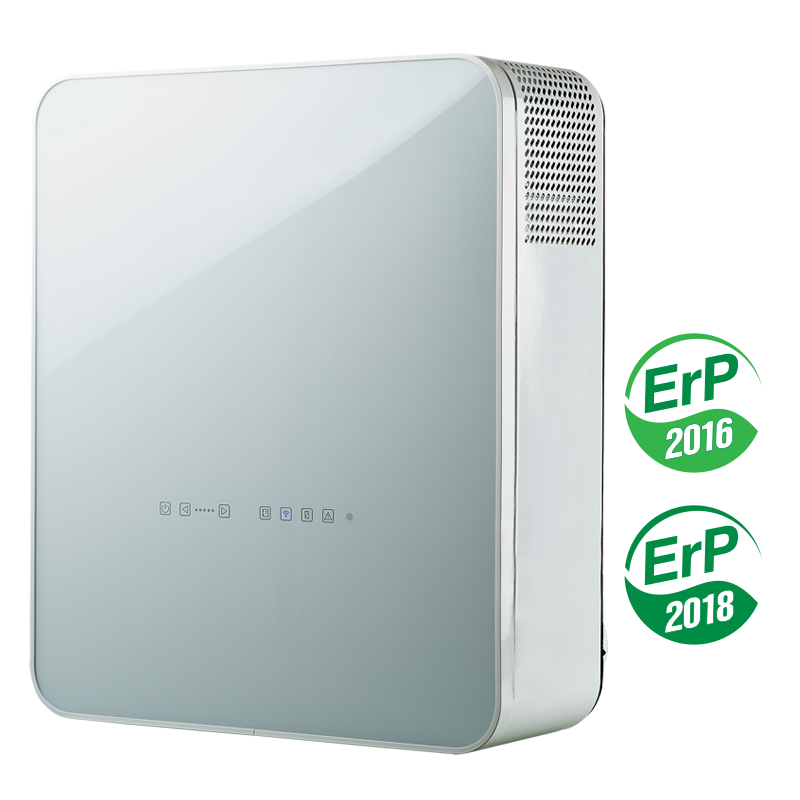

МІКРА 100 WiFi – кімнатна енергоощадна припливно-витяжна установка, призначена для децентралізованої вентиляції соціальних та комерційних приміщень, квартир і приватних будинків. Ідеально підходить для організації простої та ефективної вентиляції готових і реконструйованих приміщень і не потребує монтажу мережі повітропроводів.

Особливості моделі

Продукти серії

ВЕНТС МІКРА 100 WiFi

ВЕНТС МІКРА 100 ЕРВ WiFi

ВЕНТС МІКРА 100 Е WiFi

ВЕНТС МІКРА 100 Е ЕРВ WiFi

ВЕНТС МІКРА 100 Е1 WiFi

ВЕНТС МІКРА 100 Е1 ЕРВ WiFi

ВЕНТС МІКРА 100 Е2 WiFi

ВЕНТС МІКРА 100 Е2 ЕРВ WiFi

ВЕНТС МІКРА 100 WiFiВЕНТС МІКРА 100 ЕРВ WiFiВЕНТС МІКРА 100 Е WiFi

ВЕНТС МІКРА 100 Е ЕРВ WiFiВЕНТС МІКРА 100 Е1 WiFiВЕНТС МІКРА 100 Е1 ЕРВ WiFi

ВЕНТС МІКРА 100 Е2 WiFiВЕНТС МІКРА 100 Е2 ЕРВ WiFi

3Д Модель

Галерея

Опис
Модифікації
Графік продуктивності
Завантаження
Екодизайн
Аксесуари
Організація системи вентиляції
Відео

Опис

ОСОБЛИВОСТІ

Ефективна припливно-витяжна вентиляція окремих приміщень.
Для роботи в умовах холодного клімату доступна модифікація з електричним попереднім нагріванням або догріванням.
Для роботи в умовах вологого та жаркого клімату доступна модифікація з ентальпійним рекуператором.
ЕС-двигуни з низьким енергоспоживанням.
Очищення припливного повітря за допомогою двох вбудованих фільтрів G4 та F8. Опційно – H13, F8 Carbon.

Безшумна робота.
Можливість підключення витяжного повітропроводу для витягання з ванної кімнати.
Простий монтаж.
Компактні розміри.
Сучасний дизайн.
Керування через мобільний додаток Android/iOS.

КОНСТРУКЦІЯ

КОРПУС

ВЕНТИЛЯТОРИ

Корпус виконано з металу з полімерним покриттям та акриловою лицьовою панеллю. Сучасний дизайн установки дозволяє гармонійно вписати її до будь-якого інтер’єру приміщень. Тепло- та звукоізоляція установки виконана із шару спіненого каучуку завтовшки 10 мм. Лицьова панель легко відкривається для обслуговування фільтрів і оснащена замком. Установка обладнана двома патрубками Ø 100 мм для забору свіжого повітря та викидання відпрацьованого на вулицю. Також може бути приєднаний третій патрубок Ø 100 мм (входить до комплекту) для підключення витяжного повітропроводу з ванної кімнати.

Застосовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані робочими колесами із загнутими вперед лопатками. Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

ПРИПЛИВНА ТА ВИТЯЖНА ПОВІТРЯНІ ЗАСЛІНКИ

НАГРІВАЧ НЕ МІКРА ДЛЯ ЗАХИСТУ КОНДЕНСАТУ ВІД ОБМЕРЗАННЯ (ОПЦІЯ)

Для запобігання протягам, коли установка увімкнена, передбачено автоматичні припливну та витяжну повітряні заслінки.

У разі роботи в умовах холодного клімату існує ризик замерзання конденсату у витяжному повітропроводі та зовнішньому ковпаку. Для запобігання утворенню льоду необхідно встановити нагрівач НЕ МІКРА 100 (замовляється окремо).

ФІЛЬТРИ

ПОПЕРЕДНЄ НАГРІВАННЯ

Очищення припливного повітря здійснюється касетними фільтрами G4 та F8. За підвищених вимог до чистоти повітря замість фільтра F8 можна встановити фільтр H13 або F8 Carbon (замовляється окремо).
Очищення витяжного повітря здійснюється панельним фільтром G4.

Установки МІКРА 100 Е WiFi, МІКРА 100 Е2 WiFi обладнані електричним попереднім нагріванням для захисту рекуператора від обмерзання.

ДОГРІВАННЯ

Установки МІКРА 100 Е1 WiFi, МІКРА 100 Е2 WiFi обладнані електричним догріванням для підвищення температури припливного повітря.

РЕКУПЕРАТОР

Установки МІКРА 100 WiFi обладнані протипотоковим рекуператором, виконаним із полістиролу.
Холодної пори року тепло витяжного повітря передається припливному повітрю, що зменшує втрати тепла за рахунок вентиляції. При цьому можливе утворення конденсату, який збирається у спеціальному піддоні та відводиться на вулицю через витяжний повітропровід.
Теплої пори року тепло вуличного повітря передається витяжному повітрю. У такий спосіб припливне повітря потрапляє до приміщення прохолоднішим, що зменшує навантаження на кондиціонер.

Установка МІКРА 100 WiFi ЕРВ обладнана ентальпійним протипотоковим рекуператором.
Холодної пори року тепло і волога витяжного повітря передаються припливному повітрю крізь ентальпійний рекуператор, що зменшує втрати тепла за рахунок вентиляції.
Теплої пори року тепло і волога вуличного повітря передаються крізь ентальпійний рекуператор витяжному повітрю. У такий спосіб припливне повітря потрапляє до приміщення більш прохолодним та сухим, що суттєво зменшує навантаження на кондиціонер.

ЗАХИСТ ВІД ОБМЕРЗАННЯ

В установці МІКРА 100 WiFi за датчиком температури витяжного повітря на виході з рекуператора відбувається зупинення припливного вентилятора, водночас тепле витяжне повітря прогріває рекуператор.

Потім припливний вентилятор вмикається, і установка продовжує працювати у звичайному режимі.
В установках МІКРА 100 Е WiFi, МІКРА 100 Е2 WiFi захист від обмерзання здійснюється електричним попереднім нагріванням.

ПРИНЦИП РОБОТИ

КЕРУВАННЯ

Установка обладнана панеллю керування.
До комплекту постачання входить пульт дистанційного керування.
Доступне з’єднання через Wi-Fi.
Керування за допомогою смартфона або планшета на базі Android або iOS.
Керування через мобільний додаток Android/iOS.

ПАНЕЛЬ КЕРУВАННЯ

Увімкнення/вимкнення установки
Вибір швидкості
Збільшення встановленого значення температури для нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Увімкнення/вимкнення нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Зменшення встановленого значення температури для нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Увімкнення/вимкнення таймера
Активація/деактивація режиму роботи за розкладом

Доступні функції	МІКРА 100 WiFi МІКРА 100 Е WiFi	МІКРА 100 Е1 WiFi МІКРА 100 Е2 WiFi
Перемикання швидкостей	+	+
Індикація необхідності заміни фільтрів	+	+
Індикація аварій	+	+
Налаштування швидкостей	+	+
Таймер	+	+
Тижневий графік	+	+
Увімкнення/вимкнення догрівання	-	+
Налаштування температури припливного повітря	-	+
Керування через мобільний додаток VENTS MICRA Android/iOS	+	+

Додаток VENTS MICRA доступний на Google Play Market та App Store

Модифікації

Найменування модифікації

МІКРА 100 WiFi

МІКРА 100 ЕРВ WiFi

МІКРА 100 Е WiFi

МІКРА 100 Е ЕРВ WiFi

МІКРА 100 Е1 WiFi

МІКРА 100 Е1 ЕРВ WiFi

МІКРА 100 Е2 WiFi

МІКРА 100 Е2 ЕРВ WiFi

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Завантаження

Екодизайн

Торговельна марка	ВЕНТС
Модель	МІКРА 100 WiFi
Питома витрата енергії (ПВЕ), кВт/год (м².р)	Холодний		Помірний		Теплий
	-79,4	А+	-39,7	А	-14,3	Е
Тип вентиляційної установки	Двоспрямований
Тип встановленого приводу	З регульованою частотою обертання
Тип системи рекуперації тепла	Регенеративний
Теплова ефективність рекуперації тепла, %	92
Максимальна витрата повітря, м³/год	100
Споживана потужність, Вт	53
Рівень звукової потужності, дБА	47
Базова витрата повітря, м³/с	0,017
Базовий перепад тиску, Па	N/A
Питома споживана потужність (ПСП), Вт/(м³/год)	0,483
Типологія керування	Локальний контроль
Максимальна внутрішня частка витоків, %	0,1
Максимальна зовнішня частка витоків, %	0,9
Ступінь змішування двоспрямованих пристроїв, %	20
Чутливість потоку повітря за +20 Па та -20 Па	0,93
Перетікання повітря, м³/год	7
Інтернет-адреса	www.ventilation-system.com
Річне споживання електроенергії (РСЕ), кВт/год електроенергії/р	Холодний		Помірний		Теплий
	863		326		281
Річне заощадження теплової енергії (РЗТЕ), кВт/год первинна енергія/р	Холодний		Помірний		Теплий
	9230		4718		2133

Аксесуари

Найменування	Фото	Опис
МК Мікра 100 білий		Монтажний комплект: два пластикових канали Ø 100 мм та завдовжки 500 мм; зовнішній бокс білий; картонний шаблон
МК Мікра 100 хром		Монтажний комплект: два пластикових канали Ø 100 мм та завдовжки 500 мм; зовнішній бокс зі шліфованої нержавіючої сталі; картонний шаблон
НБ Мікра 100 білий		Зовнішній бокс білий
НБ Мікра 100 хром		Зовнішній бокс зі шліфованої нержавіючої сталі
НЕ Мікра 100		Нагрівач для запобігання замерзанню конденсату в дренажній трубці та зовнішньому боксі
СФ 193x158x18 G4		Фільтр G4
СФ 193x158x47 F8		Фільтр F8
СФ 193x158x47 F8 C		Фільтр F8 карбоновий
СФ 193x158x47 H13		HEPA-фільтр H13
HR-S		Датчик вологості HR-S
CO2-1		Датчик СО₂ з індикацією якості повітря та кнопкою Увімк/Вимк
CO2-2		Датчик СО₂
ВЛ Р6 366/157		Літня вставка

Організація системи вентиляції

У кожному приміщенні, яке потребує вентиляції, встановлюється одна або декілька установок МІКРА 100 Wi-Fi. Одна установка здатна забезпечити ефективну вентиляцію у приміщенні площею до 100 м².	До установки МІКРА 100 Wi-Fi можна приєднати повітропровід для витягання з ванної кімнати. Для цього установка може бути обладнана опційним патрубком Ø 100 мм (входить до комплекту постачання).
ЗАСТОСУВАННЯ УСТАНОВКИ МІКРА 100 В ОФІСНОМУ ПРИМІЩЕННІ


ЗАСТОСУВАННЯ УСТАНОВКИ МІКРА 100 WI-FI В МАЛОГАБАРИТНОМУ ЖИТЛІ
