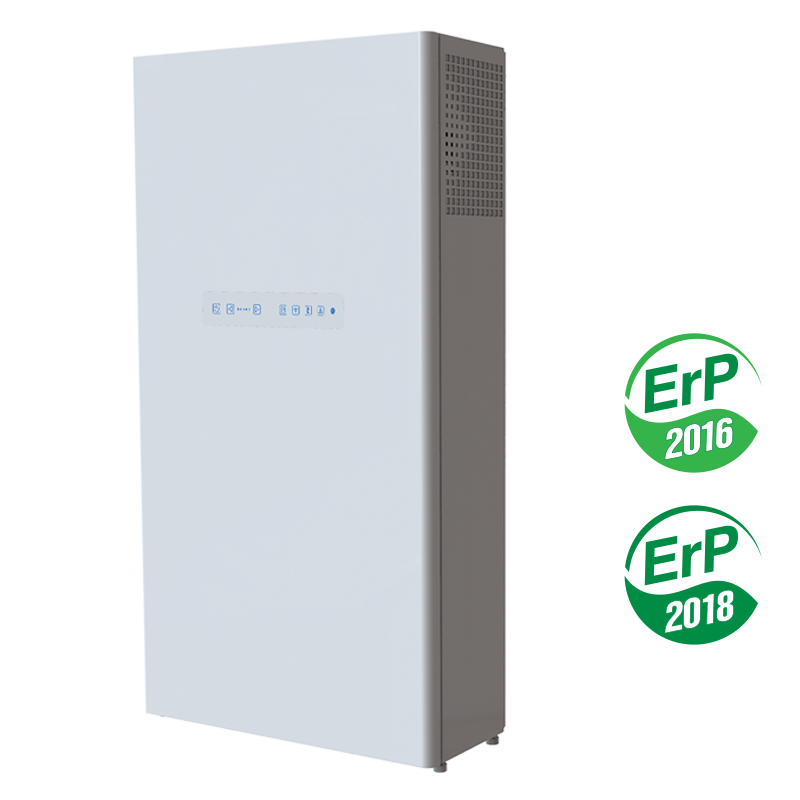

МІКРА 200 ЕРВ WiFi – кімнатна енергоощадна припливно-витяжна установка, призначена для децентралізованої вентиляції соціальних та комерційних приміщень, квартир і приватних будинків. Ідеально підходить для організації простої та ефективної вентиляції готових і реконструйованих приміщень і не потребує монтажу мережі повітропроводів.

Особливості моделі

Продукти серії

ВЕНТС Мiкра 200 ЕРВ WiFi

ВЕНТС Мiкра 200 E ЕРВ WiFi

ВЕНТС Мiкра 200 E1 ЕРВ WiFi

ВЕНТС Мiкра 200 E2 ЕРВ WiFi

ВЕНТС Мiкра 200 ЕРВ WiFiВЕНТС Мiкра 200 E ЕРВ WiFiВЕНТС Мiкра 200 E1 ЕРВ WiFi

ВЕНТС Мiкра 200 E2 ЕРВ WiFi

3Д Модель

Галерея

Опис
Модифікації
Графік продуктивності
Завантаження
Екодизайн
Аксесуари
Організація системи вентиляції

Опис

ОСОБЛИВОСТІ

Ефективна припливно-витяжна вентиляція окремих приміщень.
Для роботи в умовах холодного клімату доступна модифікація з електричним попереднім нагріванням або догріванням.
ЕС-двигуни з низьким енергоспоживанням.
Очищення припливного повітря до 99 % за допомогою двох вбудованих фільтрів G4 та F7. Додаткове очищення повітря завдяки рециркуляції. Опційно доступний H13.

Можливість підключення витяжного повітропроводу для витягання з ванної кімнати.
Простий монтаж.
Компактні розміри.
Сучасний дизайн.
Керування через мобільний додаток Android/iOS.

ПРИНЦИПИ РОБОТИ

Заслінки припливного та витяжного повітря закриваються під час увімкнення функції очищення повітря, а рециркуляційна заслінка відкривається.

Повітря з кімнати циркулює через фільтри та повертається назад до кімнати очищеним.

КЕРУВАННЯ

Установка обладнана панеллю керування.
До комплекту постачання входить пульт дистанційного керування.
Доступно з’єднання через Wi-Fi.
Керування за допомогою смартфона або планшета на базі Android або iOS.
Керування через мобільний додаток Android/iOS.

Додаток VENTS MICRA доступний на Google Play Market та App Store

ПАНЕЛЬ КЕРУВАННЯ

Увімкнення/вимкнення установки
Вибір швидкості
Збільшення встановленого значення температури для нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Увімкнення/вимкнення нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Зменшення встановленого значення температури для нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Увімкнення/вимкнення таймера
Активація/деактивація режиму роботи за розкладом

Доступні функції	МІКРА 200 ЕРВ WiFi МІКРА 200 Е ЕРВ WiFi	МІКРА 200 Е1 ЕРВ WiFi МІКРА 200 Е2 ЕРВ WiFi
Перемикання швидкостей	+	+
Індикація необхідності заміни фільтрів	+	+
Індикація аварій	+	+
Налаштування швидкостей	+	+
Таймер	+	+
Тижневий графік	+	+
Увімкнення/вимкнення догрівання	-	+
Налаштування температури припливного повітря	-	+
Керування через мобільний додаток VENTS MICRA Android/iOS	+	+

ВЕНТИЛЯТОРИ

КОРПУС

Застосовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані робочими колесами із загнутими вперед лопатками.
Такі двигуни на сьогодні є найбільш передовим рішенням у галузі енергозаощадження.
ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.
Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (до 90 %).

Корпус виконано з металу з полімерним покриттям та акриловою лицьовою панеллю.
Сучасний дизайн установки дозволяє гармонійно вписати її до будь-якого інтер’єру приміщень.
Тепло- та звукоізоляція установки виконана із шару спіненого каучуку завтовшки 10 мм.
Лицьова панель легко відкривається для обслуговування фільтрів і оснащена замком.
Установка обладнана двома патрубками Ø 100 мм для забору свіжого повітря та викидання відпрацьованого на вулицю.
Також може бути приєднаний третій патрубок Ø 100 мм (входить до комплекту) для підключення витяжного повітропроводу з ванної кімнати.

НАГРІВАЧ ПОПЕРЕДНЬОГО НАГРІВАННЯ

НАГРІВАЧ ДОГРІВАННЯ ПРИПЛИВНОГО ПОВІТРЯ

Установки МІКРА 200 Е ЕРВ WiFi, МІКРА 200 Е2 ЕРВ WiFi обладнані електричним попереднім нагріванням для захисту рекуператора від обмерзання.

Установки МІКРА 200 Е1 ЕРВ WiFi, МІКРА 200 Е2 ЕРВ WiFi обладнані електричним догріванням для підвищення температури припливного повітря.

РЕКУПЕРАТОР

Установка МІКРА 200 ЕРВ WiFi обладнана ентальпійним протипотоковим рекуператором.
Холодної пори року тепло і волога витяжного повітря передаються припливному повітрю крізь ентальпійний рекуператор, що зменшує втрати тепла за рахунок вентиляції.
Теплої пори року тепло і волога вуличного повітря передаються крізь ентальпійний рекуператор витяжному повітрю.
У такий спосіб припливне повітря потрапляє до приміщення більш прохолодним та сухим, що суттєво зменшує навантаження на кондиціонер.

ЗАХИСТ ВІД ОБМЕРЗАННЯ

ПРИПЛИВНА ТА ВИТЯЖНА ПОВІТРЯНІ ЗАСЛІНКИ

В установці МІКРА 200 ЕРВ WiFi за датчиком температури витяжного повітря на виході з рекуператора відбувається зупинення припливного вентилятора, водночас тепле витяжне повітря прогріває рекуператор.
Потім припливний вентилятор вмикається, і установка продовжує працювати у звичайному режимі.
В установках МІКРА 200 Е ЕРВ WiFi, МІКРА 200 Е2 ЕРВ WiFi захист від обмерзання здійснюється електричним попереднім нагріванням.

Для запобігання протягам, коли установка увімкнена, передбачено автоматичні припливну та витяжну повітряні заслінки.

Модифікації

Найменування модифікації

Мiкра 200 ЕРВ Wi-Fi

Мiкра 200 E ЕРВ WiFi

Мiкра 200 E1 ЕРВ WiFi

Мiкра 200 E2 ЕРВ WiFi

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Завантаження

Екодизайн

	Мікра 200 ЕРВ WiFi
Питома витрата енергії (ПВЕ), кВт/год (м².р)	Холодний		Помірний		Теплий
	-70,5	A+	-35,9	А	-13,5	Е
Тип вентиляційної установки	Двоспрямований
Тип встановленого приводу	З регульованою частотою обертання
Тип системи рекуперації тепла	Регенеративний
Теплова ефективність рекуперації тепла, %	68
Максимальна витрата повітря, м³/год	200
Споживана потужність, Вт	125
Рівень звукової потужності, дБА	39
Базова витрата повітря, м³/с	0,039
Базовий перепад тиску, Па	N/A
Питома споживана потужність (ПСП), Вт/(м³/год)	0,366
Типологія керування	Локальний контроль
Максимальна внутрішня частка витоків, %	0,1
Максимальна зовнішня частка витоків, %	0,9
Ступінь змішування двоспрямованих пристроїв, %	20
Чутливість потоку повітря за +20 Па та -20 Па	0,93
Перетікання повітря, м³/год	7
Інтернет-адреса	www.ventilation-system.com
Річне споживання електроенергії (РСЕ), кВт/год електроенергії/р	Холодний		Помірний		Теплий
	795		258		213
Річне заощадження теплової енергії (РЗТЕ), кВт/год первинна енергія/р	Холодний		Помірний		Теплий
	8161		4172		1886

Аксесуари


НБ МІКРА 200 білий Зовнішній бокс білий	НБ МІКРА 200 хром Зовнішній бокс зі шліфованої нержавіючої сталі	CO2-1 Датчик СО₂ з індикацією якості повітря та кнопкою Увімк./Вимк.	CO2-2 Датчик СО₂


СФ 201x162x20 G4 Касетний фільтр G4	СФ 243x162x20 G4 Касетний фільтр G4	СФ 502x162x40 F7 Касетний фільтр F7	СФ 502x162x40 H13 Касетний фільтр H13


Монтажний комплект МІКРА 200 білий: два пластикових канали Ø 100 мм та завдовжки 500 мм; зовнішній бокс білий; картонний шаблон		Монтажний комплект МІКРА 200 хром: два пластикових канали Ø 100 мм та завдовжки 500 мм; зовнішній бокс зі шліфованої нержавіючої сталі; картонний шаблон

Організація системи вентиляції

У кожному приміщенні, яке потребує вентиляції, встановлюється одна або декілька установок МІКРА 200 ЕРВ WiFi.
Одна установка здатна забезпечити ефективну вентиляцію у приміщенні площею до 100 м².

До установки МІКРА 200 ЕРВ WiFi можна приєднати повітропровід для витягання з ванної кімнати.
Для цього установка може бути обладнана опційним патрубком Ø 100 мм (входить до комплекту постачання).

Застосування установки МІКРА 200 ЕРВ WiFi в офісному приміщенні

Застосування установки Мікра 200 ЕРВ WiFi у малогабаритному житлі
