Канальні відцентрові вентилятори серії ВЕНТС ВКМ ЕС

Версія для друку Зберегти в PDF

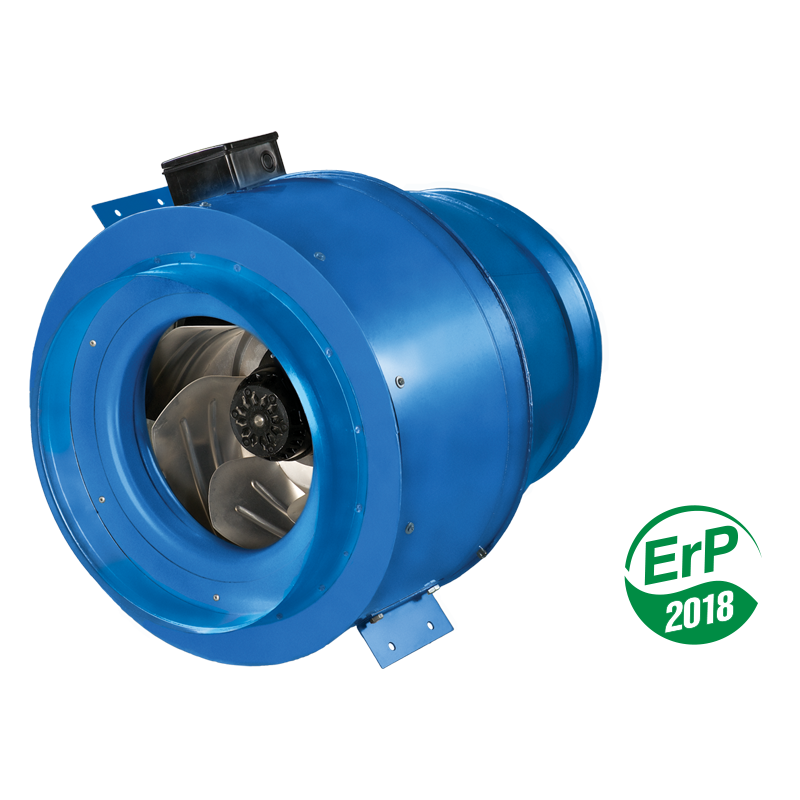

Канальні відцентрові вентилятори продуктивністю до 4790 м³/год у сталевому корпусі.

Особливості моделі

Продукти серії

ВЕНТС ВКМ 160 ЕС

ВЕНТС ВКМ 200 ЕС

ВЕНТС ВКМ 250 ЕС

ВЕНТС ВКМ 315 ЕС

ВЕНТС ВКМ 100 ЕС

ВЕНТС ВКМ 125 ЕС

ВЕНТС ВКМ 150 ЕС

ВЕНТС ВКМC 200 ЕС

ВЕНТС ВКМ 250 ЕС Б

ВЕНТС ВКМС 315 ЕС

ВЕНТС ВКМ 355 ЕС

ВЕНТС ВКМ 400 ЕС

ВЕНТС ВКМ 160 ЕСВЕНТС ВКМ 200 ЕСВЕНТС ВКМ 250 ЕС

ВЕНТС ВКМ 315 ЕСВЕНТС ВКМ 100 ЕСВЕНТС ВКМ 125 ЕС

ВЕНТС ВКМ 150 ЕСВЕНТС ВКМC 200 ЕСВЕНТС ВКМ 250 ЕС Б

ВЕНТС ВКМС 315 ЕСВЕНТС ВКМ 355 ЕСВЕНТС ВКМ 400 ЕС

Опис
Модифікації
Графік продуктивності
Завантаження
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських або промислових приміщень, які потребують економічного рішення та керованого вентилювання. Застосування ЕС-двигунів у вентиляторі ВКМ дозволило суттєво зменшити споживання електроенергії (близько 35 %), при цьому забезпечивши високі аеродинамічні характеристики та низький рівень шуму. Це особливо важливо в разі використання вентиляторів у системах громадських об'єктів (банки, супермаркети, ресторани, готелі тощо), поблизу житлових будинків, а також у побутовій сфері (наприклад, вентиляція приватних басейнів).	Завдяки ЕС-двигунам вентилятори можна легко поєднувати в мережу та регулювати централізовано. Сталевий корпус забезпечує надійну роботу при зовнішньому монтажі. Призначені для з'єднання з круглими повітропроводами діаметром 100, 125, 150, 160, 200, 250, 315, 355, 400 мм.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлено зі сталі з полімерним покриттям.	Нові технології виготовлення конструктивних елементів забезпечують чудову герметичність корпусу.
ЕЛЕКТРОДВИГУН
Застосовуються високоефективні електронно-комутовані (ЕС) двигуни постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі двигуни на сьогодні є найбільш передовим рішенням у галузі енергозаощадження. ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.	Безперечною перевагою електронно-комутованого двигуна є високий ККД (сягає 90 %). Двигуни оснащені підшипниками кочення для забезпечення більшого строку експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи та низького рівня шуму при складанні кожна турбіна проходить динамічне балансування. Клас захисту двигуна – IP44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Керування вентилятором здійснюється за допомогою зовнішнього керівного сигналу 0-10 В (регулювання продуктивності проводиться залежно від рівня температури, тиску, задимленості та інших параметрів). При зміненні значення керівного фактора ЕС-вентилятор змінює швидкість обертання і подає рівно стільки повітря, скільки необхідно для вентиляційної системи. Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі (можлива робота як від мережі з частотою струму 50 Гц, так і 60 Гц).	Вентилятори можна поєднувати в єдину комп'ютерну мережу керування. Програмне забезпечення дозволяє з високою точністю керувати роботою поєднаних у мережу вентиляторів. На дисплей комп'ютера виводяться всі параметри системи, і в разі потреби можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.
МОНТАЖ
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять до комплекту постачання.	Подавання живлення на вентилятор здійснюється через зовнішню клемну коробку.

Модифікації

Найменування модифікації

ВКМ 160 ЕС

ВКМ 200 ЕС

ВКМ 250 ЕС

ВКМ 315 ЕС

ВКМ 100 ЕС

ВКМ 125 ЕС

ВКМ 150 ЕС

ВКМC 200 ЕС

ВКМ 250 ЕС Б

ВКМС 315 ЕС

ВКМ 355 ЕС

ВКМ 400 ЕС

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Завантаження

Умовне позначення

Серія	Діаметр повітропроводу, мм	Двигун	Опції
ВЕНТС ВКМ ВЕНТС ВКМС: посилена версія	100; 125; 150; 160; 200; 250; 315; 355; 400	ЕС: синхронний двигун з електронним керуванням	Ун: регулятор швидкості з електронним термостатом та зовнішнім датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм роботи за температурою. У2н: регулятор швидкості з ел. термостатом та датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм увімкнення-вимкнення за температурою. Р1: кабель живлення із мережевою вилкою. П: вбудований плавний регулятор швидкості.
